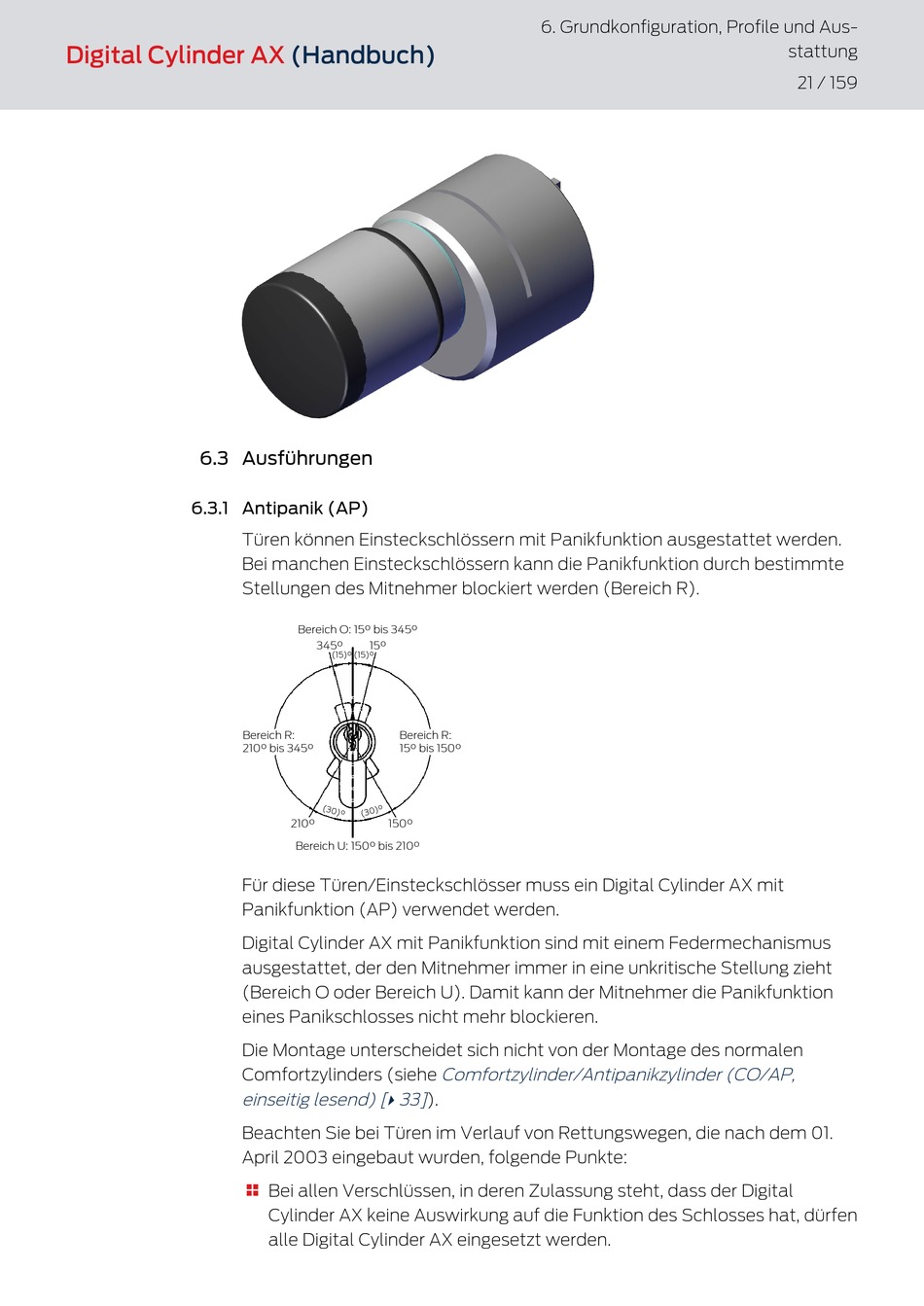

Digital Cylinder AX
6.3 Ausführungen
6.3.1 Antipanik (AP)
(Handbuch)
Türen können Einsteckschlössern mit Panikfunktion ausgestattet werden.
Bei manchen Einsteckschlössern kann die Panikfunktion durch bestimmte
Stellungen des Mitnehmer blockiert werden (Bereich R).
Bereich O: 15° bis 345°
345°
15°
(15)°
(15)°
Bereich R:
Bereich R:
210° bis 345°
15° bis 150°
210°
150°
Bereich U: 150° bis 210°
Für diese Türen/Einsteckschlösser muss ein Digital Cylinder AX mit
Panikfunktion (AP) verwendet werden.
Digital Cylinder AX mit Panikfunktion sind mit einem Federmechanismus
ausgestattet, der den Mitnehmer immer in eine unkritische Stellung zieht
(Bereich O oder Bereich U). Damit kann der Mitnehmer die Panikfunktion
eines Panikschlosses nicht mehr blockieren.
Die Montage unterscheidet sich nicht von der Montage des normalen
Comfortzylinders (siehe
einseitig lesend) [
33]
}
Beachten Sie bei Türen im Verlauf von Rettungswegen, die nach dem 01.
April 2003 eingebaut wurden, folgende Punkte:
Bei allen Verschlüssen, in deren Zulassung steht, dass der Digital
Cylinder AX keine Auswirkung auf die Funktion des Schlosses hat, dürfen
alle Digital Cylinder AX eingesetzt werden.
6. Grundkonfiguration, Profile und Aus-
Comfortzylinder/Antipanikzylinder (CO/AP,
).
stattung
21 / 159
