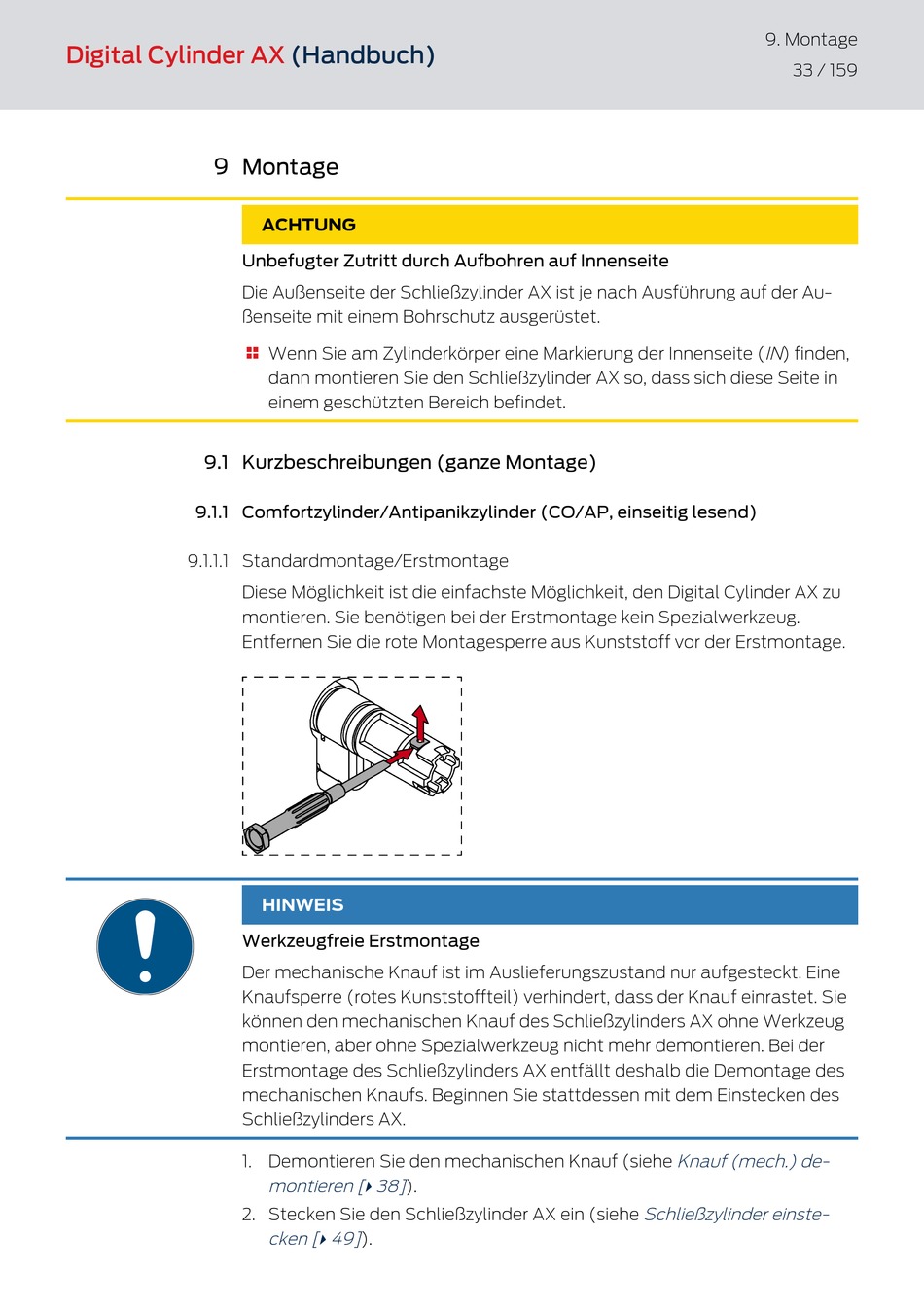

Digital Cylinder AX
9 Montage
9.1 Kurzbeschreibungen (ganze Montage)
9.1.1 Comfortzylinder/Antipanikzylinder (CO/AP, einseitig lesend)
9.1.1.1 Standardmontage/Erstmontage
(Handbuch)
ACHTUNG
Unbefugter Zutritt durch Aufbohren auf Innenseite
Die Außenseite der Schließzylinder AX ist je nach Ausführung auf der Au-
ßenseite mit einem Bohrschutz ausgerüstet.
Wenn Sie am Zylinderkörper eine Markierung der Innenseite ( IN ) finden,
dann montieren Sie den Schließzylinder AX so, dass sich diese Seite in
einem geschützten Bereich befindet.
Diese Möglichkeit ist die einfachste Möglichkeit, den Digital Cylinder AX zu
montieren. Sie benötigen bei der Erstmontage kein Spezialwerkzeug.
Entfernen Sie die rote Montagesperre aus Kunststoff vor der Erstmontage.
HINWEIS
Werkzeugfreie Erstmontage
Der mechanische Knauf ist im Auslieferungszustand nur aufgesteckt. Eine
Knaufsperre (rotes Kunststoffteil) verhindert, dass der Knauf einrastet. Sie
können den mechanischen Knauf des Schließzylinders AX ohne Werkzeug
montieren, aber ohne Spezialwerkzeug nicht mehr demontieren. Bei der
Erstmontage des Schließzylinders AX entfällt deshalb die Demontage des
mechanischen Knaufs. Beginnen Sie stattdessen mit dem Einstecken des
Schließzylinders AX.
1. Demontieren Sie den mechanischen Knauf (siehe
montieren [
38]
).
}
2. Stecken Sie den Schließzylinder AX ein (siehe
cken [
49]
).
}
9. Montage
33 / 159
Knauf (mech.) de-
Schließzylinder einste-
