Elektrischer Anschluss
WARNUNG
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
‣
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung
anliegt.
6.1
Sensor anschließen
Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel
CYK10.
GY
GND
YE
Com B
GN
Com A
–
WH
+
BN
5

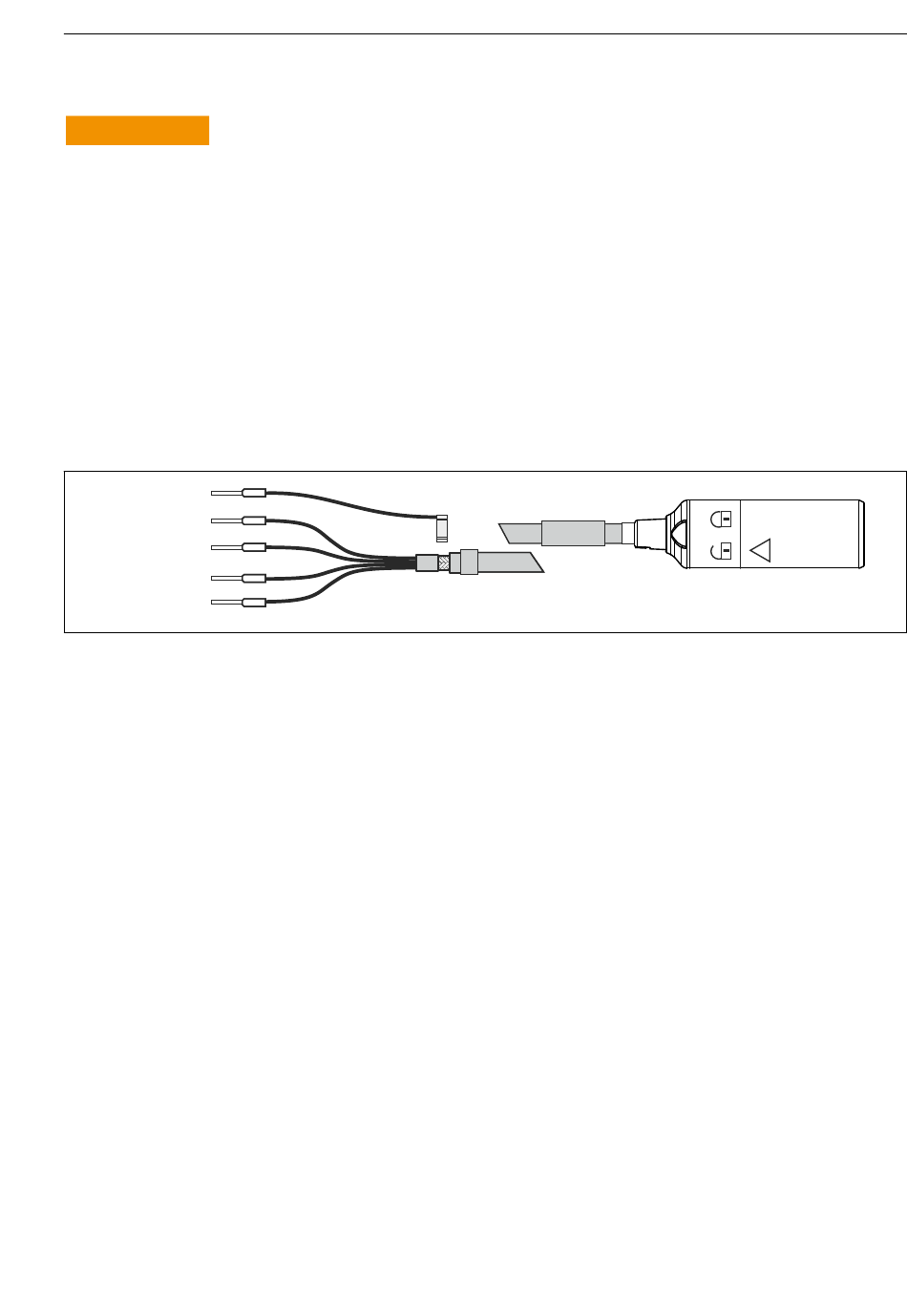

Messkabel CYK10
Zur Kabelverlängerung verwenden Sie das Messkabel CYK11. Die maximale Kabellänge
beträgt 100 m (328 ft).
6.2
Schutzart sicherstellen
Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Achten Sie auf Sorgfalt bei den ausgeführten Arbeiten.
Andernfalls können, z.B. infolge weggelassener Abdeckungen oder loser oder nicht ausrei-
chend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten (Dichtig-
keit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
Endress+Hauser
E
N /
Y
G
Elektrischer Anschluss
