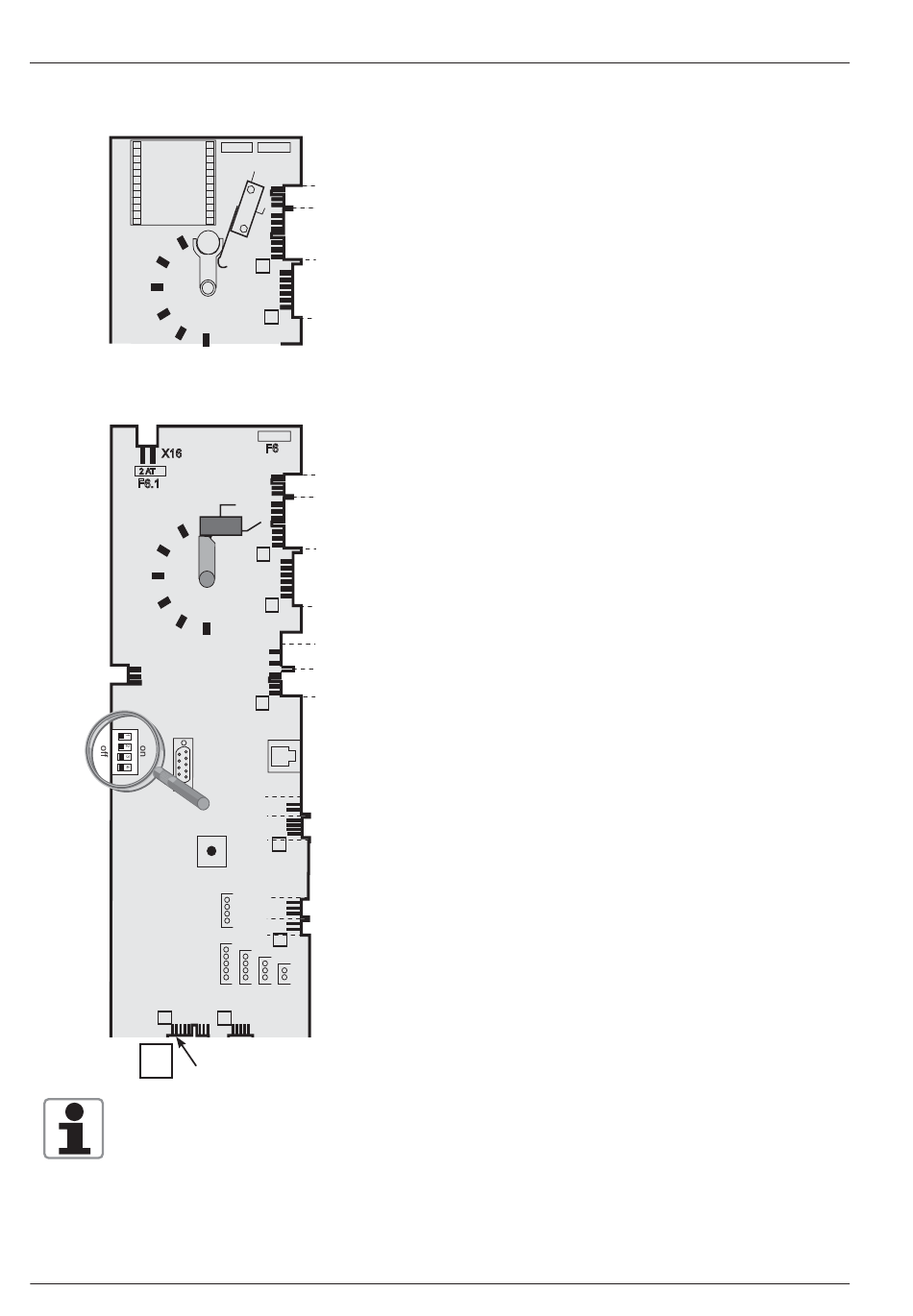

Platine
42.00.004
Index "E" ab 04-2004
Transformer
42.00.047
Index "F/G" ab 02-2006
X16
2 AT
F6.1
X63
X30
RS 232
Temperatur
Poti
X24
1
1
Zählrichtung
* Ab 02-2006 wird die Platine 42.00.004 durch 42.00.047 ersetzt. Der Trafo auf der
Platine entfällt und wird durch einen externen Trafo 40.00.227 ersetzt.
(Umbausatz: 87.00.139, TI 04-06)
** Option Sicotronic ist bei Geräten gebaut ab 12/2006 nicht mehr standardmäßig
vorhanden. Zur Nachrüstung siehe TI 12/2006 und MI 05/2009.
V03 DE, Combi Master
2 AT
0,1 AT
F1
F2
X7
X19
1
X20
1
2 AT
F6
X7
X19
1
X20
1
X18
X23
1
X31
RS 485
X8
X12
1
X26
X27
X50
1
X2
X6
X4
X3
X32
1
X2
B3 Kerntemperatur
X3
B1 Garraum
X4
B2 Ablöschung, Dampfkontrolle
X6
B5 Dampferzeuger
X7
Ein - Aus Schalter (230V)
X8
Summer
X12
Niveauelektrode
X16
Spannungsversorgung von T1*
42.00.047 ab 02-2006;
X18
SC - Pumpe
X19
Magnetventile
X20
Energiemanagementsystem / Sicotronic**
X23
Abzugshaube / UltraVent (ohne BUS)
Info Tür auf / zu
X24
SSR
X26
frei
X27
Türkontaktschalter
X30
RS 232 Schnittstelle
X31
Bus Schnittstelle
X32
Uhr / Kerntemperatur Poti
X50
externes EEPROM
X63
Frei (entfällt ab 12/2005)
- 8 -
