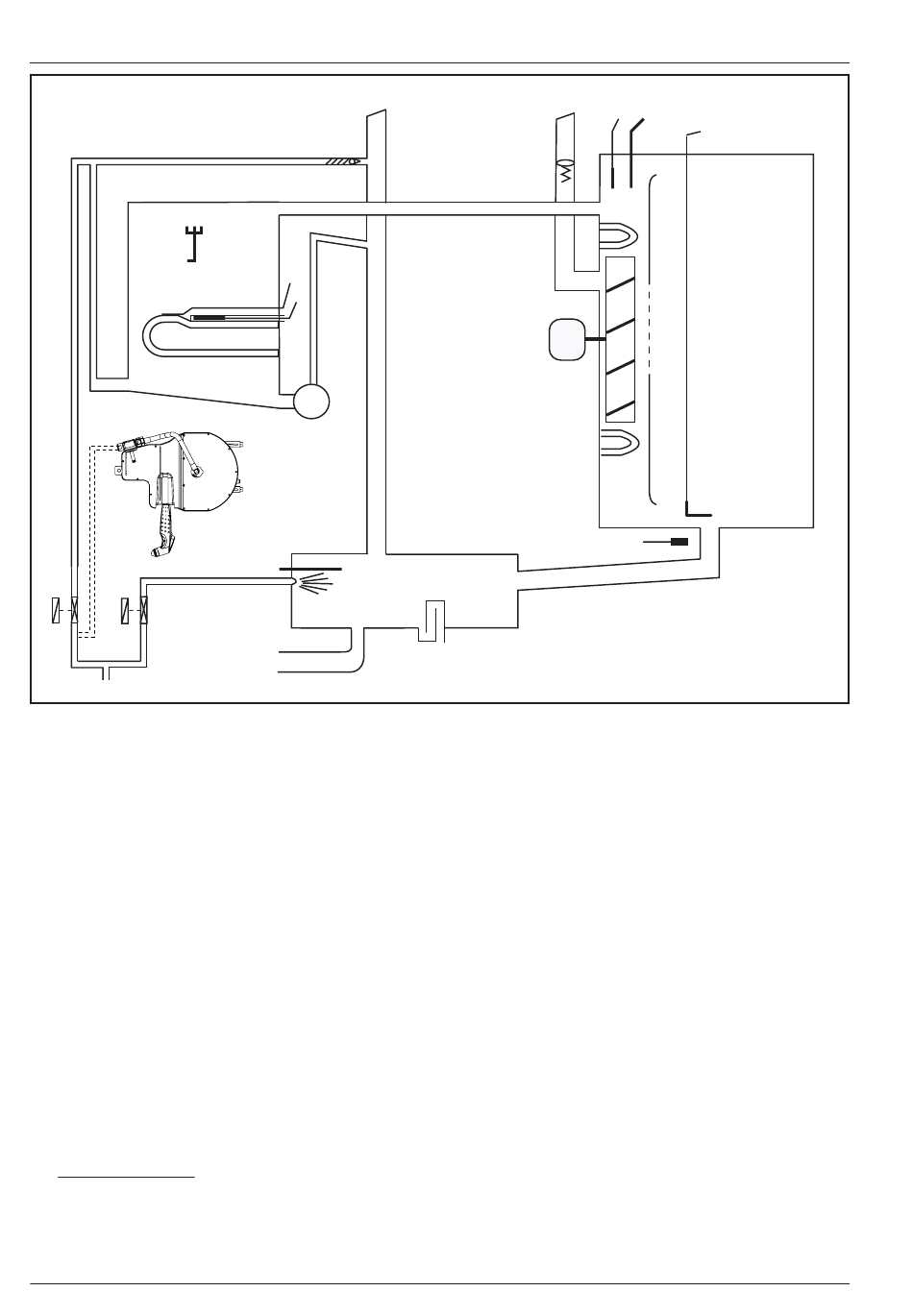

Funktionsschema CM Elektro
S2
Y1
Y2
B1
Thermoelement Garraum
B2
Thermoelement Ablöschung / Dampfsteuerung
B3
Thermoelement Kerntemperatur
B5
Thermoelement Dampfgenerator
F3
Sicherheitstemperaturbegrenzer Dampfgenerator 160°C
F4
Sicherheitstemperaturbegrenzer Garraum 360°C
Y1
Magnetventil Füllen
Y2
Magnetventil Ablöschen
M1
Lüftermotor
M4
Pumpe SC-Automatik
S2
Niveauelektrode
S3
Türkontaktschalter
Nur CM 201/202:
M2
Lüftermotor (oben, mit Jumper)
V03 DE, Combi Master
B5
F3
M4
B2
B1
M1
- 6 -
F4
B3
S3
