Software update
3 Software mit Flash-Box auf das Gerät laden:
-
Gerät mit Betriebsartenschalter ausschalten und Bedienblende öffnen

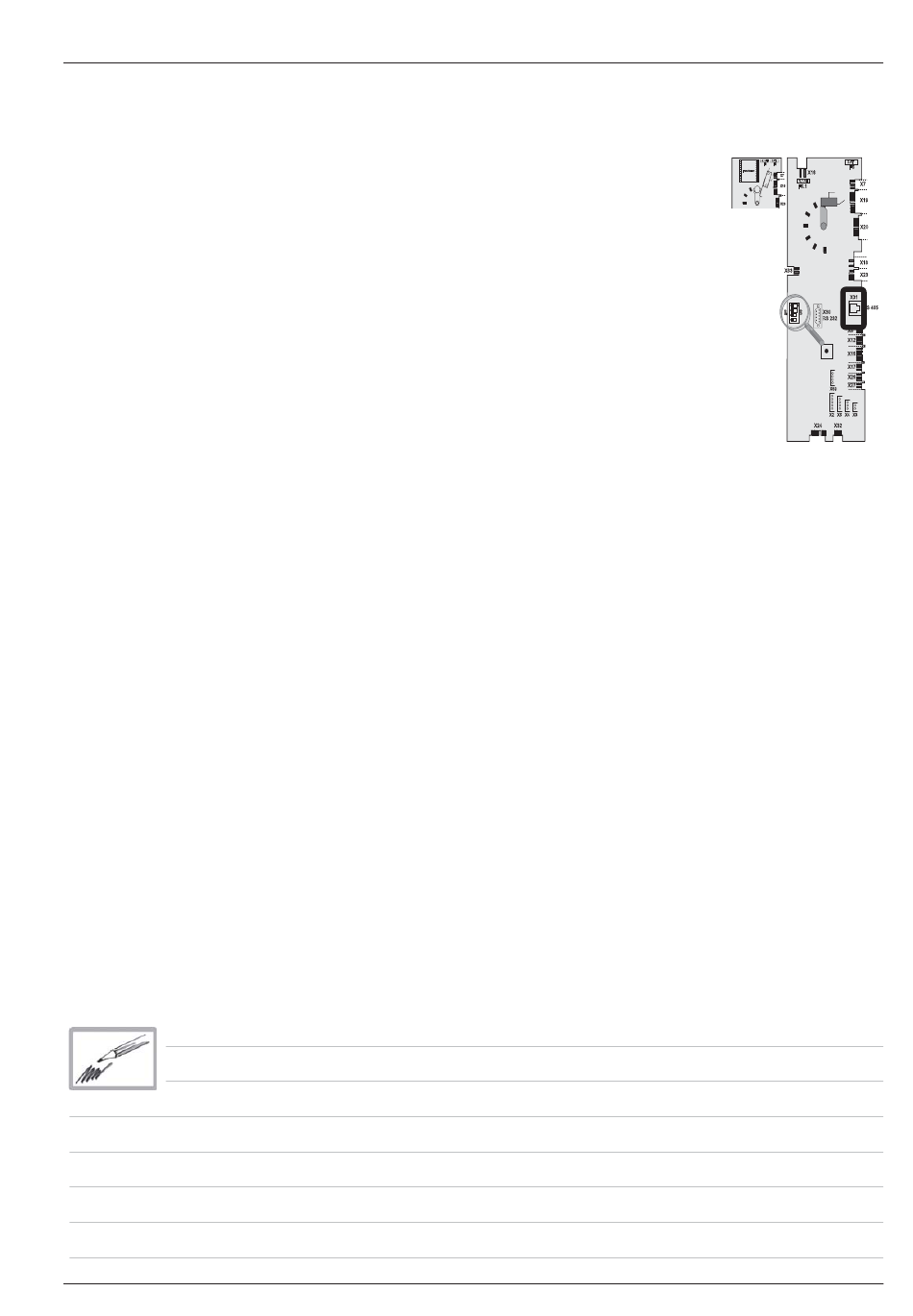

- RS 232 Schnittstelle der CM Platine mit der Flash-Box verbinden.
- CM Gerät einschalten. Grüne LED der Flashbox blinkt. Anzeigen am Gerät
bleiben aus.
- Nach Beendigung der Übertragung schaltet die Platine ein; grüne LED der
Flashbox leuchtet.
- Gerät ausschalten. Nun kann die Flash-Box entfernt werden.
- Das Gerät ist betriebsbereit.
4 Software vom PC auf das Gerät laden:
-
Gerät mit Betriebsartenschalter ausschalten und Bedienblende öffnen
- RS 232 Schnittstelle der CM Platine mit der dem PC über Standard RS-232
Kabel verbinden.
- CM Gerät einschalten. Der Übertragungsstatus wird im „Message" Fenster
angezeigt. Anzeigen am Gerät bleiben aus.
- Nach Beendigung der Übertragung schaltet die Platine ein.
- Gerät ausschalten.
- MegaLoad schließen, RS-232 Verbindung trennen.
- Das Gerät ist betriebsbereit.
Bei fehlender serieller Schnittstelle an ihrem PC kann der Anschluss über
RS 232 - USB Adapter erfolgen.
Dazu muss die Treibersoftware des Adapters auf dem PC installiert sein.
- Com Port mit folgenden Werten einstellen:
Bit: 9600
Datenbit: Keine
Parität: 8
Stoppbit: 1
Flusssteuerung: keine
- USB-Kabel (Teil3) mit Stick und Rechner verbinden.
- Megaloader wie oben beschrieben starten
- Nullmodemkabel (Teil 2) mit Stick und USB-Adapter verbinden.
- Nach dem Anschluß des USB Kabels sieht man im Message Fenster wie die
Dateien zum Stick übertragen werden.
- Bei Beendigung der Übertragung wird dies im Fenster mitgeteilt.
- 25 -
42.00.004
42.00.047
0,1 AT
2 AT
2 AT
F1
F2
F6
Transformer
X16
X7
0,1 AT
X7
F6.1
X19
X19
X20
X20
X18
X63
X23
X31
RS 485
X30
RS 232
X8
X12
RS 232
X16
X17
X26
X27
X50
X2
X6
X4
X3
X24
X32
V03 DE, Combi Master
