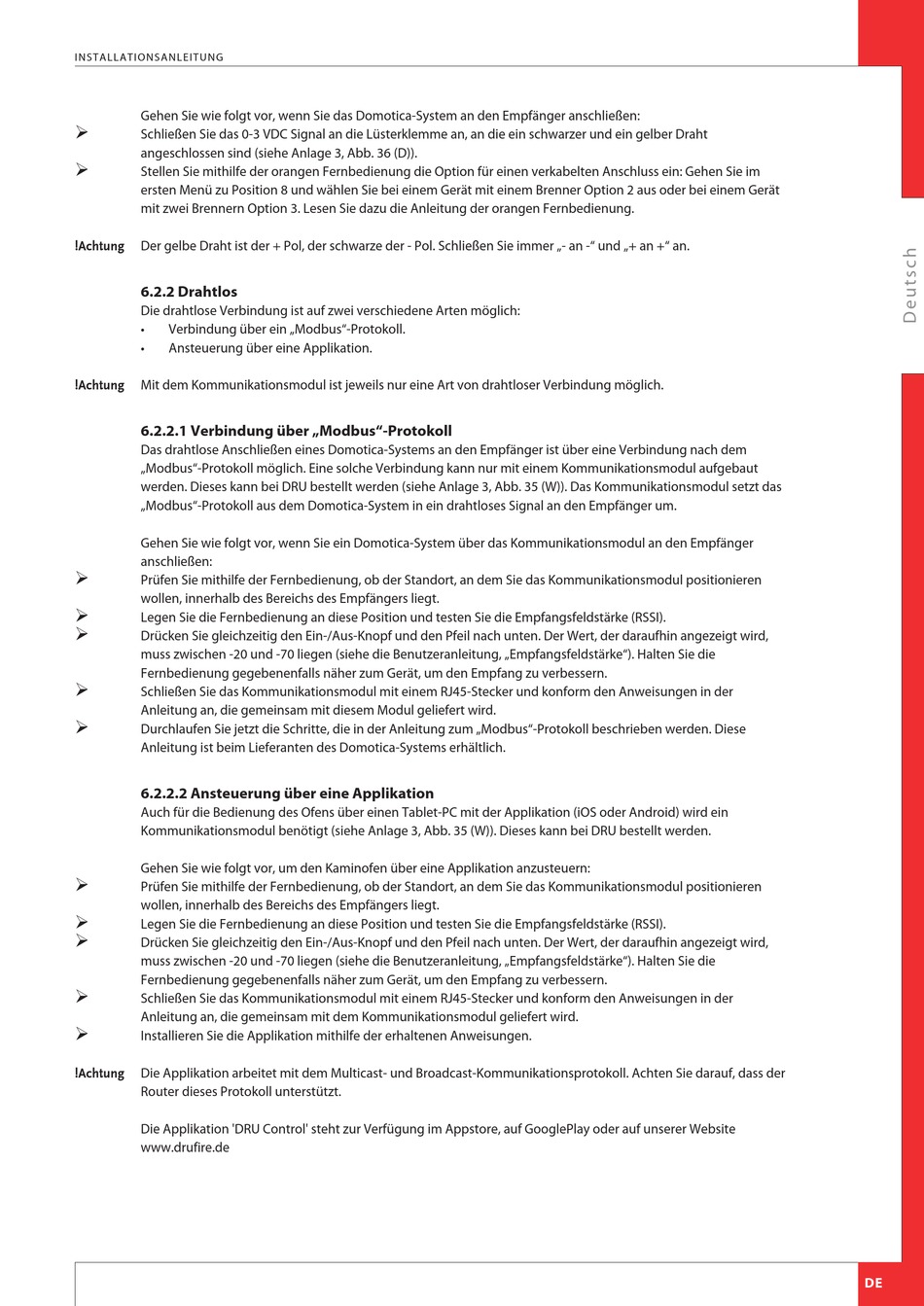

I NS T AL L AT I ON S AN L E I T U N G
Gehen Sie wie folgt vor, wenn Sie das Domotica-System an den Empfänger anschließen:
Ø
Schließen Sie das 0-3 VDC Signal an die Lüsterklemme an, an die ein schwarzer und ein gelber Draht
angeschlossen sind (siehe Anlage 3, Abb. 36 (D)).
Ø
Stellen Sie mithilfe der orangen Fernbedienung die Option für einen verkabelten Anschluss ein: Gehen Sie im
ersten Menü zu Position 8 und wählen Sie bei einem Gerät mit einem Brenner Option 2 aus oder bei einem Gerät
mit zwei Brennern Option 3. Lesen Sie dazu die Anleitung der orangen Fernbedienung.
!Achtung Der gelbe Draht ist der + Pol, der schwarze der - Pol. Schließen Sie immer „- an -" und „+ an +" an.
6.2.2 Drahtlos
Die drahtlose Verbindung ist auf zwei verschiedene Arten möglich:
• Verbindung über ein „Modbus"-Protokoll.
• Ansteuerung über eine Applikation.
Mit dem Kommunikationsmodul ist jeweils nur eine Art von drahtloser Verbindung möglich.
!Achtung
6.2.2.1 Verbindung über „Modbus"-Protokoll
Das drahtlose Anschließen eines Domotica-Systems an den Empfänger ist über eine Verbindung nach dem
„Modbus"-Protokoll möglich. Eine solche Verbindung kann nur mit einem Kommunikationsmodul aufgebaut
werden. Dieses kann bei DRU bestellt werden (siehe Anlage 3, Abb. 35 (W)). Das Kommunikationsmodul setzt das
„Modbus"-Protokoll aus dem Domotica-System in ein drahtloses Signal an den Empfänger um.
Gehen Sie wie folgt vor, wenn Sie ein Domotica-System über das Kommunikationsmodul an den Empfänger
anschließen:
Ø
Prüfen Sie mithilfe der Fernbedienung, ob der Standort, an dem Sie das Kommunikationsmodul positionieren
wollen, innerhalb des Bereichs des Empfängers liegt.
Ø
Legen Sie die Fernbedienung an diese Position und testen Sie die Empfangsfeldstärke (RSSI).
Ø
Drücken Sie gleichzeitig den Ein-/Aus-Knopf und den Pfeil nach unten. Der Wert, der daraufhin angezeigt wird,
muss zwischen -20 und -70 liegen (siehe die Benutzeranleitung, „Empfangsfeldstärke"). Halten Sie die
Fernbedienung gegebenenfalls näher zum Gerät, um den Empfang zu verbessern.
Ø
Schließen Sie das Kommunikationsmodul mit einem RJ45-Stecker und konform den Anweisungen in der
Anleitung an, die gemeinsam mit diesem Modul geliefert wird.
Ø
Durchlaufen Sie jetzt die Schritte, die in der Anleitung zum „Modbus"-Protokoll beschrieben werden. Diese
Anleitung ist beim Lieferanten des Domotica-Systems erhältlich.
6.2.2.2 Ansteuerung über eine Applikation
Auch für die Bedienung des Ofens über einen Tablet-PC mit der Applikation (iOS oder Android) wird ein
Kommunikationsmodul benötigt (siehe Anlage 3, Abb. 35 (W)). Dieses kann bei DRU bestellt werden.
Gehen Sie wie folgt vor, um den Kaminofen über eine Applikation anzusteuern:
Ø
Prüfen Sie mithilfe der Fernbedienung, ob der Standort, an dem Sie das Kommunikationsmodul positionieren
wollen, innerhalb des Bereichs des Empfängers liegt.
Ø
Legen Sie die Fernbedienung an diese Position und testen Sie die Empfangsfeldstärke (RSSI).
Ø
Drücken Sie gleichzeitig den Ein-/Aus-Knopf und den Pfeil nach unten. Der Wert, der daraufhin angezeigt wird,
muss zwischen -20 und -70 liegen (siehe die Benutzeranleitung, „Empfangsfeldstärke"). Halten Sie die
Fernbedienung gegebenenfalls näher zum Gerät, um den Empfang zu verbessern.
Ø
Schließen Sie das Kommunikationsmodul mit einem RJ45-Stecker und konform den Anweisungen in der
Anleitung an, die gemeinsam mit dem Kommunikationsmodul geliefert wird.
Ø
Installieren Sie die Applikation mithilfe der erhaltenen Anweisungen.
Die Applikation arbeitet mit dem Multicast- und Broadcast-Kommunikationsprotokoll. Achten Sie darauf, dass der
!Achtung
Router dieses Protokoll unterstützt.
Die Applikation 'DRU Control' steht zur Verfügung im Appstore, auf GooglePlay oder auf unserer Website
www.drufire.de
