MIG SERIENAUSRÜSTUNG
Sicherheitshinweise

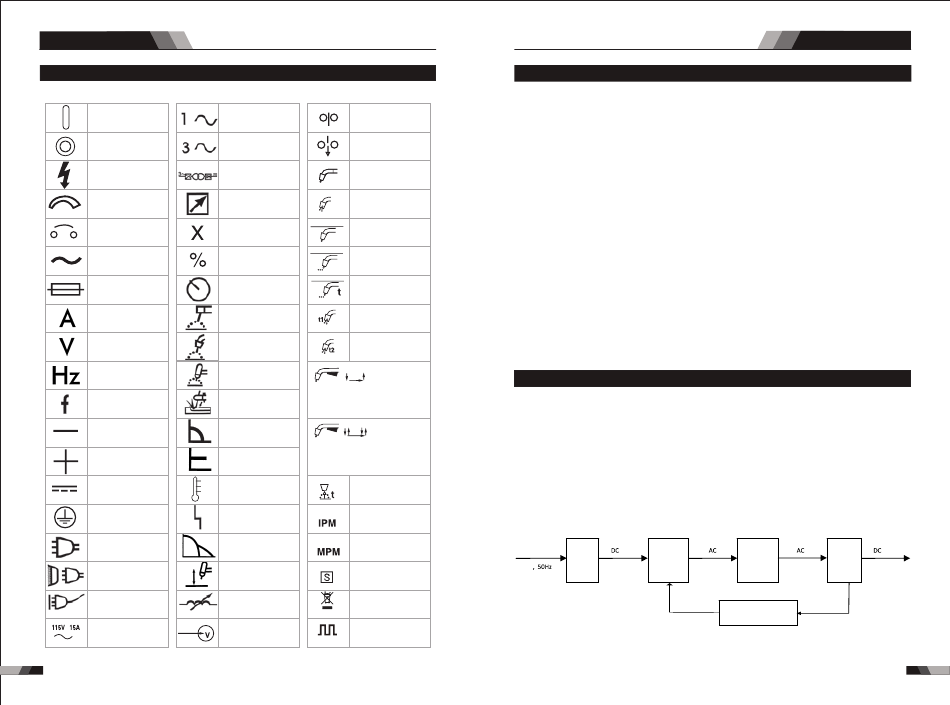

1.3 Tabelle Der Verwendeten Symbole

Beachten Sie, dass nur einige der nachfolgend aufgeführten Symbole für Ihr Modell gelten.
EIN
AUS
Gefährliche
Spannung
Aufregeln /
Abregeln
Leistungsschalter
Wechselstrom-
Hilfsversorgung
Sicherung
Stromstärke
Spannung
Hertz
Frequenz
Minuskabel
Plus
Gleichstrom (DC)
Erdung
Kabel
Kabelanschluss
Hilfsstromver-
sorgung
Auslegung der
Steckdose für
Hilfsstromversorgung
09
Drahtvor-
Einphasig
schubfunktion
Drahtvorschub zum
Dreiphasig
Werkstück bei ausgeschal-
teter Ausgangsspannung
Dreiphasiger statischer
Schweißpistole
Frequenzumsetzer-Trans-
formator-Gleichrichter
Fern Ausblasen mit Gas
Durchlauf-
Einschaltdauer
schweißmodus
Punktschweiß-
Prozent
modus
Bedienteil / vor Ort Punktschweißzeit
Mantelelektroden-
schweißen Vorströmzeit
(SMAW)
MIG-Schweißen Nachströmzeit
Zweistufiger
WIG-Schweißen
Schalterbetrieb
Zum Starten des Drahtvorschubs
Kohlelichtbogen-
und zum Schweißen drücken,
Pressluftschneiden
zum Stoppen loslassen.
Vierstufiger
Konstantstrom
Schalterbetrieb
Zum Vorströmen drücken und
Konstantspannung
halten, zum Zünden des Lichtbogens
oder Konstant-
loslassen. Zum Abschalten des Lichtbo-
gens drücken, zum Nachströmen halten.
potential
Temperatur zu hoch
Rückbrennzeit
Störungsanzeige Zoll pro Minute
Lichtbogenkraft Meter pro Minute
Berührungszündung
Siehe Hinweis
(WIG)
Verstellbare
Siehe Hinweis
Induktivität
Spannungseingang Impulsschweißen
MIG SERIENAUSRÜSTUNG

2.1 Kurze Zusammenfassung

MIG145 / MIG185 / MIG225 / MIG255 / MIG295 Schweißgeräte übernehmen die neuste
Puls-Weiten-Modulationstechnologie (PWM) und ist einem IGBT (insulated gate bipolar
transistor) Antriebsmodul, die Arbeitsfrequenz in Mittelfrequenz umwandeln und den urspr-
ünglich großen Frequenzumformer durch einen kleineren Mittelfrequenztransformator aus-
tauschen kann, ausgestattet. Somit kennzeichnet es sich durch Mobilität, Kompaktheit,
geringes Gewicht und niedrigen Verbrauch.
MIG145 / MIG185 / MIG225 / MIG255 / MIG295
◆ MCU Kontrollsystem, reagiert sofort auf alle Veränderungen.
◆ Hochfrequenz und Hochspannung für die Lichtbogenzündung, um den Erfolg der entzün-
deten Lichtbogen zu gewährleisten.
◆ TIG / DC-Betrieb, wenn die Wolfram-Elektrode das Werkstück beim Schweißen berührt,
tritt Kurzschlussstrom auf, um den Wolfram zu schützen.
◆ Einfache Wahl von Material / Drahtdurchmesser und das gespeicherte Fachwissen
steuert den Schweißprozess automatisch.
◆ Intelligenter Schutz: Überspannung, Überstrom, Überhitzung, wenn die oben aufge-
führten Probleme auftreten, ist die Warnungslampe auf der Vorderseite eingeschaltet
und der Ausgangsstrom wird ausgeschaltet. Es führt zu Selbstschutz und verlängert
den Nutzdauerzyklus.

2.2 Funktionsprinzip

Das Arbeitsschema der MIG145 / MIG185 / MIG225 / MIG255 / MIG295 Schweißmaschinen
ist in der folgenden Abbildung dargestellt. Zum beispiel einphasige 230 V Arbeitsfrequenz AC
wird in DC (etwa 312 V) gleichgerichtet, dann wird durch Wechselrichtergerät (IGBT-Modul)
auf Mittelfrequenz AC (ca. 20 – 40 kHz) umgerüstet, nach Spannungsreduzierung durch
Mittelwandler (Haupttransformator) und Gleichrichter Mittelfrequenz-Gleichrichter (schnelle
Wiederherstellung Dioden) wird DC ausgegeben, indem es IGBT-Modul gibt. Der Stromkreis
nimmt gegenwärtige Rückkopplung-Steuerungstechnologie an, um gegenwärtige Ausgabe
stabil zu versichern. Unterdessen kann der Schweißstromparameter kontinuierlich und stufenlos
eingestellt werden, um den Anforderungen des Schweißfahrzeugs gerecht zu werden.
Einphasig.
AC
Strom-
Wechsel-
richter
richter
230V

Zusammenfassung

Eigenschaften:
Trans-
Wechsel-
forma-
richter
tor
Stromrückkopplungs-
kontrolle
