6.2.5
Montage Halteplatte

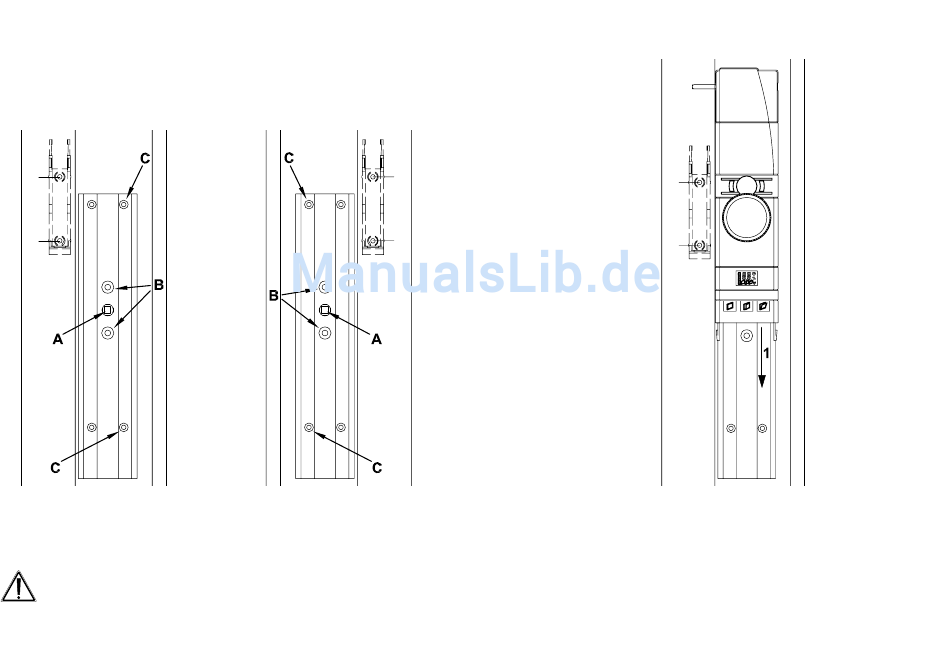

Befestigen Sie die Halteplatte mit den mitgelieferten Schrauben (M5 x 35 mm) bei.
Beachten Sie die parallele Ausrichtung der Montageplatte zum Rahmen. Orientieren
Sie die Platte gemäß der Zeichnung mit dem längeren Stück unterhalb des Durchlasses
für den Fensterdrehgriff. Benutzen Sie dazu die Bohrungen die zur Befestigung des
Fenstergriffes dienen (B).
Bei Bedarf können Sie die Halteplatte zusätzlich mit den mitgelieferten selbstschnei-
denden Schrauben ( 3,5 x 20 mm) befestigen. Benutzen Sie dabei nur die Löcher auf
der zum Fensterglas weisenden Seite (jeweils C in den Zeichnungen).
Die Verwendung selbstschneidender Schrauben zur Befestigung führt zu
Beschädigungen am Fensterflügel. Bei Mietwohnungen könnte dies zu einer
Schadensersatzforderung oder zum Einbehalt der Mietkaution führen.
14
6.2.6
Montage Zahnstangenhalter
Schieben Sie die Winmatic von oben in Pfeilrichtung (1) auf die Montageplatte.
Überprüfen Sie die auf dem Fensterrahmen markierte Position des Zahnstangenhalters.
Stecken Sie dabei das Ritzel noch nicht auf. Gegebenenfalls nehmen Sie noch kleine
Korrekturen der Montageposition vor.
15
