5.2 Montage

Déballer la machine. Avertir JET
immédiatem ent si vous constatez des
pièces endommagées par le transport
et ne pas monter la machine.
Enlever la protection antirouille sur la
table avec un dissolvant.
Montage de la butée longitudinale

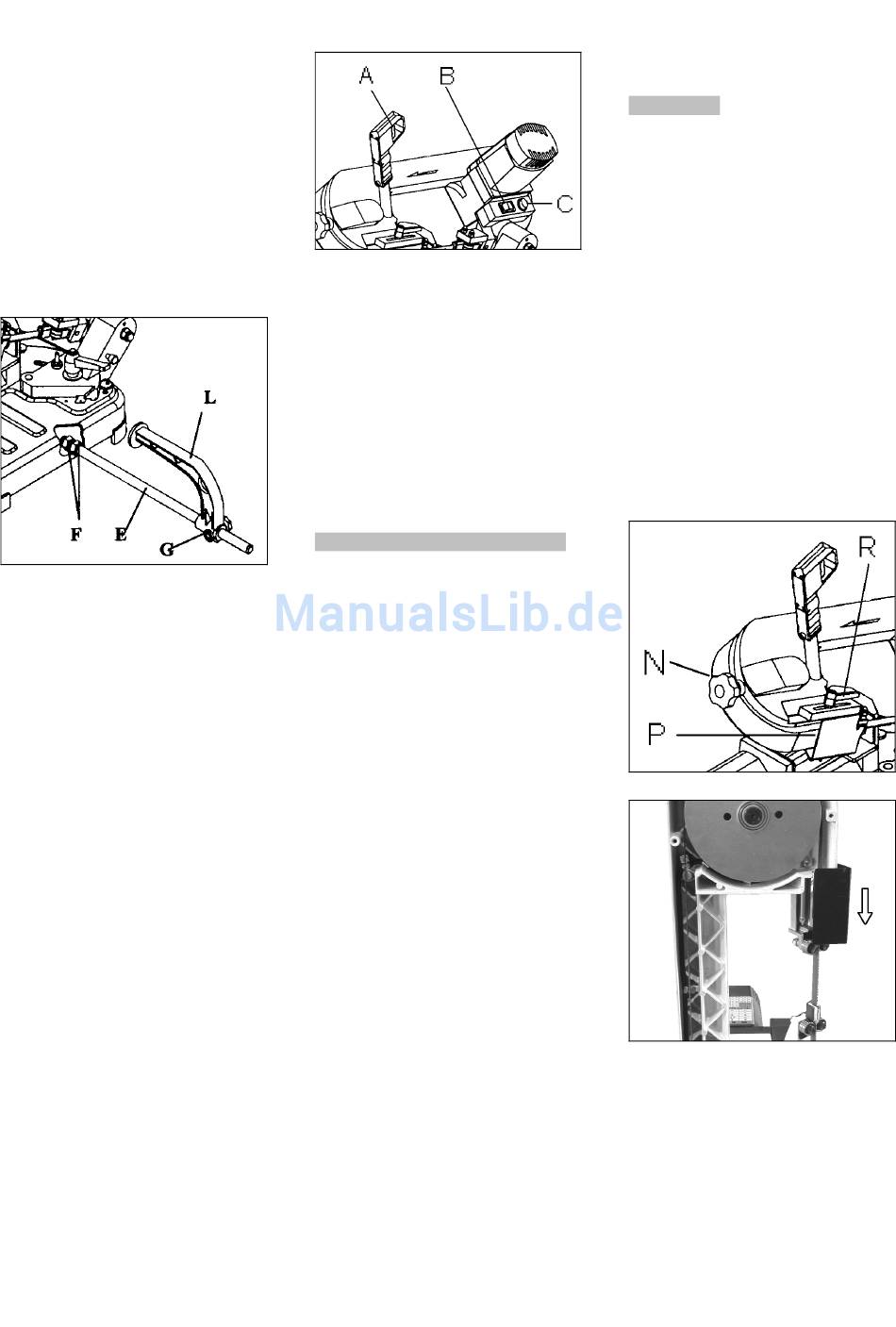

Fixer la poutre d'éjection (E, Fig 2)
dans le socle de la machine avec 2 vis
(F).
Fig 2
Bloquer la butée (L) avec la griffe (G).
5.3 Raccordement au réseau électr.
Le raccordement ainsi que les
rallonges utilisées doivent
correspondre aux instructions. Le
voltage et la fréquence doivent être
conformes aux données inscrites sur
la machine.
Le fusible de secteur électrique doit
avoir 10A.
Utiliser pour le raccordement des
câbles H07RN-F.
Tous travaux de branchement et de
réparation sur l'installation électrique
doivent être exécutés uniquement par
un électricien qualifié.

5.4 Mise en exploitation

Mettre la machine en route avec le
bouton vert (B, Fig 3).
Choisir la vitesse de coupe souhaitée
par le bouton tournant (C).
Se mettre devant la machine.
Appuyer sur la touche de mise en
route du moteur (A) et effectuer la
coupe.
Fig 3
A la fin de la coupe, relâcher la
touche, le moteur s'arrête.
Après chaque période d'exploitation,
manipuler le bouton rouge d'arrêt (B)
(interrompt l'alimentation en
électricité.
Le moteur est pourvu d'un disjoncteur
en cas de surcharge.
Au cas où le courrant est interrompu
par ce dispositif, attendre jusqu'à la
remise en route automatique.

6. Fonctionnement de la machine

La machine est prévue pour des
coupes à sec.
L'utilisation de liquides de
refroidissement ou d'huiles
détériore la scie.
Ne jamais couper du magnésium-
Danger d'incendie!
Poser des pièces trop longues sur un
support roulant.
Toujours travailler avec des lames
bien coupantes!
Ne pas mesurer avant que la machine
ne soit à l'arrêt.
Ne pas serrer trop court dans l'étau.
Choix de la vitesse de coupe
Appliquer la règle suivante : plus la
matière est dure, moins la coupe doit
être rapide.
30 m/min (Position 1)
Pour acier fortement allié et bronze à
coussinets.
40-50 m/min (Position 2-3)
Pour acier faiblement allié, laiton dur
ou bronze.
60-80 m/min (Position 4-6)
Pour laiton doux, aluminium et
matières plastiques.
Réglage pression de coupe:
La forme des copeaux est un excellent
indicateur d'une pression de coupe
adéquate.
14
Si les copeaux sont fins ou brisés, il
faut augmenter la pression de coupe.
7. Réglages
Attention
Faire tous les travaux de maintenance
ou de réglage après avoir débranché
la machine du réseau.

7.1 Montage du ruban

Déconnecter la machine du réseau.
Le ruban doit correspondre aux
indications techniques mentionnées.
Contrôler le ruban avant le montage
(déchirure, dents endommagées,
déformation). Ne pas utiliser un ruban
endommagé.
Pour ce travail toujours porter des
gants appropriés.
Bloquer le bras en position verticale.
Desserrer la manette indicatrice (R,
Fig 4) et abaisser le guide-lame (P)
autant que possible (Fig 5).
Fig 4
Fig 5
Ouvrir le couvercle du ruban.
Relâcher la tension du ruban en
tournant la griffe (N) dans le sens
inverse des aiguilles d'une montre et
retirer le ruban.
Monter le ruban avec les dents en
direction de la coupe (Fig 6).
