7.1 Montage des Sägebandes
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Das Sägeband muss den angegeben
technischen Daten entsprechen.
Das Sägeband vor dem Auflegen auf
Fehler überprüfen (Risse, schadhafte
Zähne, Verbiegung). Fehlerhafte
Sägebänder nicht verwenden.
Zum Handhaben des Sägebandes
immer geeignete Arbeitshandschuhe
tragen.
Sichern Sie den Sägearm in der
vertikalen Stellung.
Lösen Sie den Indixiergriff (R, Fig 4)
und senken Sie die Bandführung (P)
soweit als möglich ab (Fig 5).

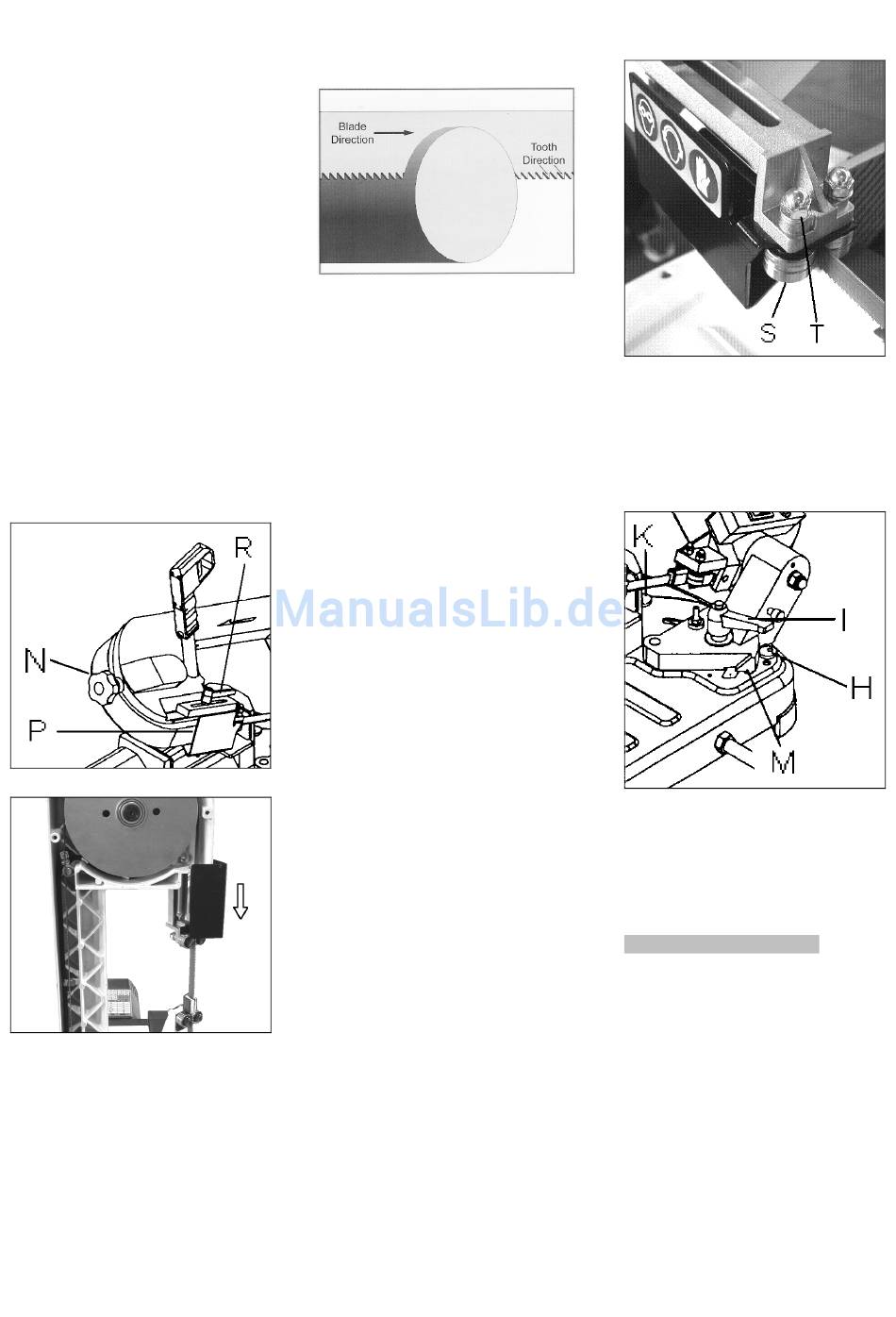

Fig 4
Fig 5
Öffnen Sie den Räderdeckel.
Lösen Sie die Blattspannung durch
Drehung des Griffes (N) gegen den
Uhrzeigersinn und entfernen Sie das
Sägeband.
Montieren Sie das neue Sägeband.
Achten Sie darauf dass die Zähne in
Schnittrichtung zeigen (Fig 6).
Fig 6
Drehen Sie am Blattspanngriff (N) bis
die richtige Blattspannung erreicht ist.
Hinweis:
Bei zu hoher Blattspannung springt
das Band aus der Bandführung.
Montieren Sie den Räderdeckel.
Achtung:
Es ist unbedingt erforderlich dass
nach dem Sägebandwechsel der
Räderdeckel wieder montiert wird.
Hohe Unfallgefahr!
Netzanschluss wieder herstellen.
Hinweis:
Ein nicht sofort voll belastetes
Sägeband hält länger.
Lassen Sie das neue Sägeband ca. 2
Minuten im Leerlauf einlaufen und
führen Sie die ersten Schnitte mit
reduziertem Schnittdruck aus.
7.2 Sägebandführung
Lösen sie den Indexiergriff (R, Fig 4)
und stellen Sie die Sägebandführung
soweit als möglich an das Werkstück
heran.
Klemmen Sie den Indexiergriff.
7.3 Rollenführung Einstellung
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Lösen Sie die Mutter (T, Fig 7) und
drehen Sie die Exzenterachse (C) bis
der Spalt zum Sägeband 0,05mm
beträgt. Ziehen Sie die Mutter wieder
fest.
10
Fig 7

7.4 Gehrungsschnitt Einstellung

Mit der Maschine können auch
Gehrungsschnitte ausgeführt werden.
Lösen Sie den Indexiergriff (I, Fig 8)
und Drehen Sie den Sägearm laut
Skala (M).
Fig 8
Einstellbare Endanschläge (H, K)
ermöglichen eine schnelle Einstellung
auf 90° bzw. 45°.

8. Wartung und Inspektion

Allgemeine Hinweise
Vor Wartungs- Reinigungs- und
Reparaturarbeiten muss die Maschine
gegen Inbetriebnahme gesichert
werden.
Netzstecker ziehen!
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.
Reinigen Sie die Maschine in
regelmäßigen Zeitabständen.
Nicht mit Pressluft reinigen.
