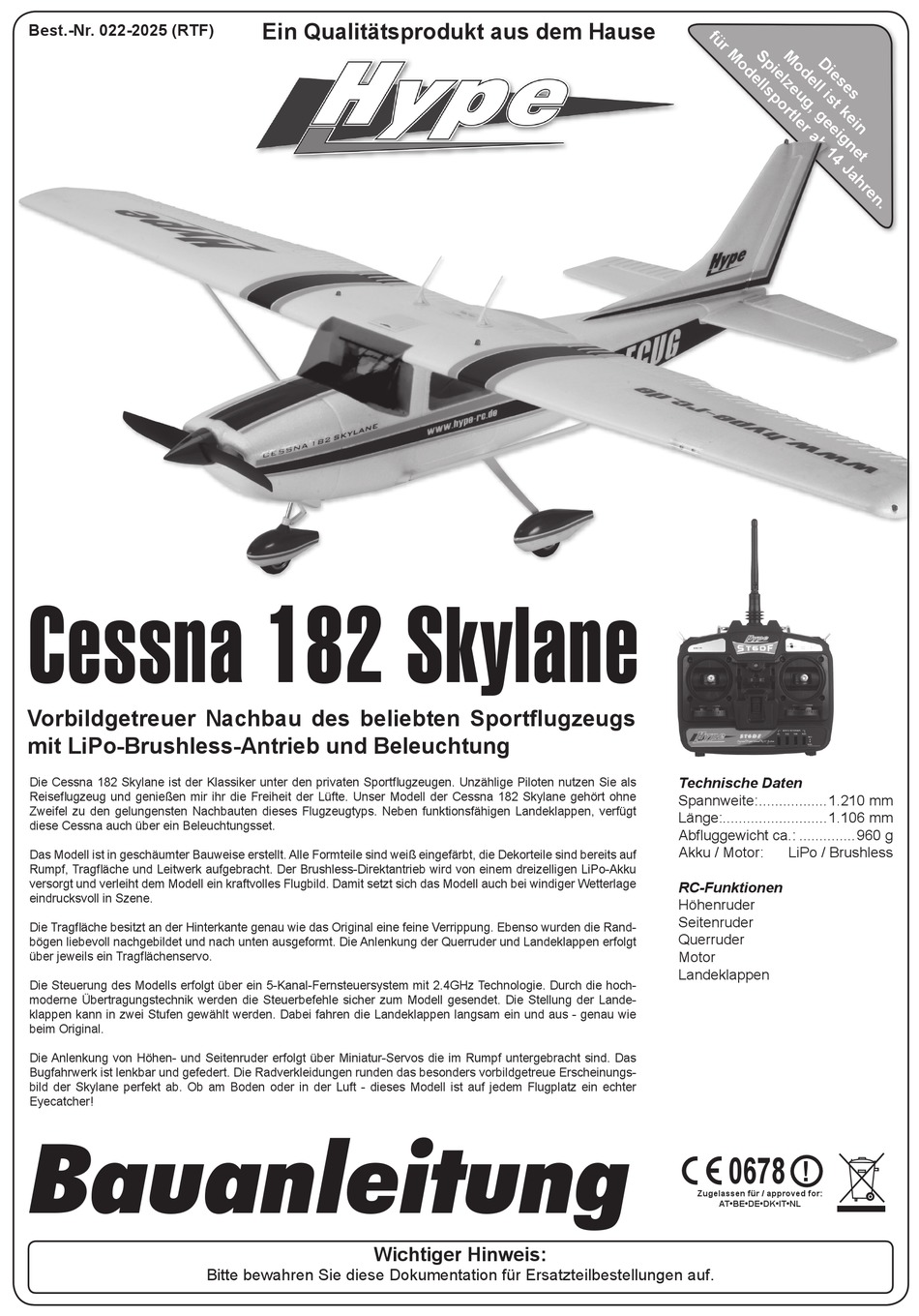

Best.-Nr. 022-2025 (RTF)

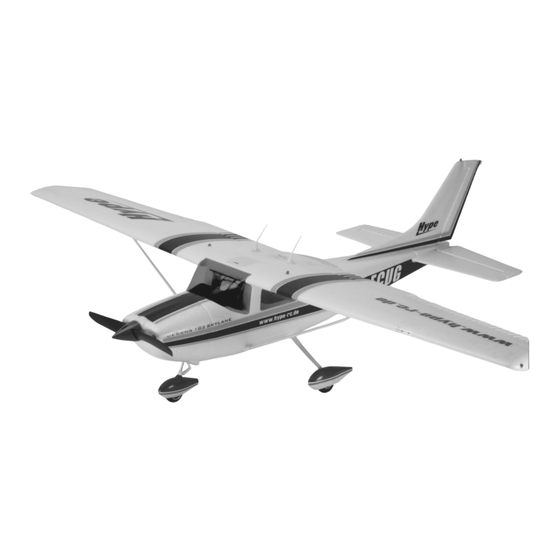

Cessna 182 Skylane
Vorbildgetreuer Nachbau des beliebten Sportflugzeugs
mit LiPo-Brushless-Antrieb und Beleuchtung
Die Cessna 182 Skylane ist der Klassiker unter den privaten Sportflugzeugen. Unzählige Piloten nutzen Sie als
Reiseflugzeug und genießen mir ihr die Freiheit der Lüfte. Unser Modell der Cessna 182 Skylane gehört ohne
Zweifel zu den gelungensten Nachbauten dieses Flugzeugtyps. Neben funktionsfähigen Landeklappen, verfügt
diese Cessna auch über ein Beleuchtungsset.
Das Modell ist in geschäumter Bauweise erstellt. Alle Formteile sind weiß eingefärbt, die Dekorteile sind bereits auf
Rumpf, Tragfläche und Leitwerk aufgebracht. Der Brushless-Direktantrieb wird von einem dreizelligen LiPo-Akku
versorgt und verleiht dem Modell ein kraftvolles Flugbild. Damit setzt sich das Modell auch bei windiger Wetterlage
eindrucksvoll in Szene.
Die Tragfläche besitzt an der Hinterkante genau wie das Original eine feine Verrippung. Ebenso wurden die Rand-
bögen liebevoll nachgebildet und nach unten ausgeformt. Die Anlenkung der Querruder und Landeklappen erfolgt
über jeweils ein Tragflächenservo.
Die Steuerung des Modells erfolgt über ein 5-Kanal-Fernsteuersystem mit 2.4GHz Technologie. Durch die hoch-
moderne Übertragungstechnik werden die Steuerbefehle sicher zum Modell gesendet. Die Stellung der Lande-
klappen kann in zwei Stufen gewählt werden. Dabei fahren die Landeklappen langsam ein und aus - genau wie
beim Original.
Die Anlenkung von Höhen- und Seitenruder erfolgt über Miniatur-Servos die im Rumpf untergebracht sind. Das
Bugfahrwerk ist lenkbar und gefedert. Die Radverkleidungen runden das besonders vorbildgetreue Erscheinungs-
bild der Skylane perfekt ab. Ob am Boden oder in der Luft - dieses Modell ist auf jedem Flugplatz ein echter
Eyecatcher!
Bauanleitung
Ein Qualitätsprodukt aus dem Hause
Wichtiger Hinweis:
Bitte bewahren Sie diese Dokumentation für Ersatzteilbestellungen auf.
Technische Daten
Spannweite: .................1.210 mm
Länge:..........................1.106 mm
Abfluggewicht ca.: ..............960 g
Akku / Motor:
LiPo / Brushless
RC-Funktionen
Höhenruder
Seitenruder
Querruder
Motor
Landeklappen
0678
!
Zugelassen für / approved for:
AT•BE•DE•DK•IT•NL
