2 | LC3 Säulensatz
Diese Montageanleitung für den Satz ersetzt nicht die Montageanleitungen der enthaltenen Produkte.

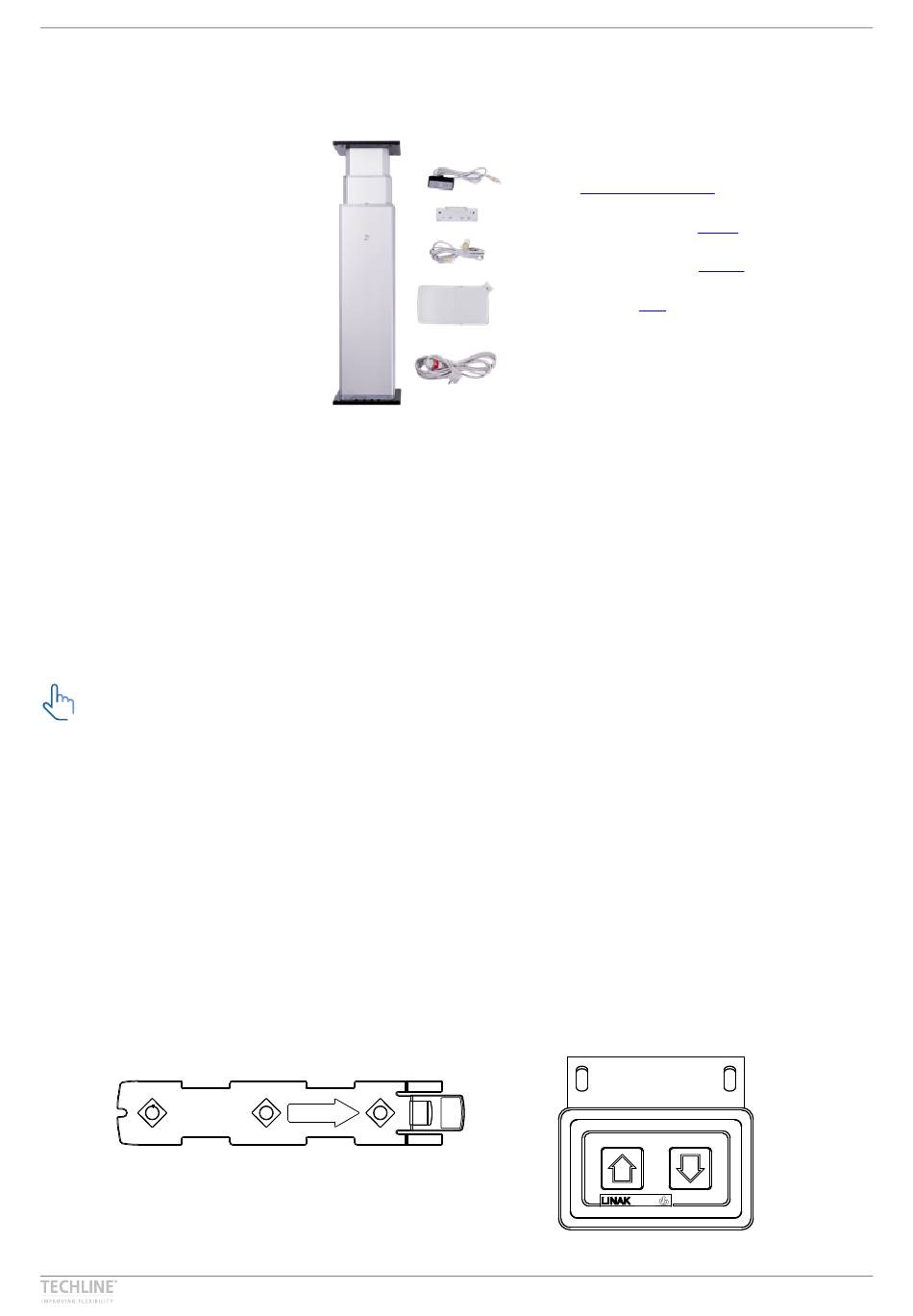

1. Holen Sie sich Ihr Plug & Play LC3 Hubsäulen-Set
Sie erhalten folgende Teile:
2. Montage der Säule(n) und Zubehör
Säule(n)
■ Die Hubsäule kann in beide Richtungen angebracht werden. Bei der Montage des größten Profils
nach oben werden sowohl die Schutzarten IPX4 als auch IPX6 erreicht. Bei einer Montage mit dem
größten Profil nach unten erhält man eine Schutzart IPX4. Sichern Sie das oben an der Säule an-
gebrachte Kabel mit dem Sicherungsring (0961006-B) am Gerät.
■ Montieren Sie die Säule mithilfe der vier M10-Montagebohrungen oben und unten. Die optionalen
Endplatten ermöglichen eine einfache Montage der Säule(n) z. B. an Arbeitsplatten und direkt auf
dem Boden.
Bei der Montage von mehr als einer Säule: Befestigen Sie alle Säulen an der Arbeitsplatte. Wenn
das Gerät auf einem festen Untergrund/Sockel befestigt werden muss, befestigen Sie nur eine
Säule am Untergrund, um zu verhindern, dass sich die Säulen verbiegen, wenn sie sich nicht
perfekt parallel zueinander bewegen.
Steuereinheit und Bedienteil
■ Wir empfehlen eine Montage der Steuereinheit CO71 in einer Position, die Wasser abfließen lässt.
Montieren Sie die Steuereinheit mithilfe des Beschlags mit M4-Muttern (siehe Abbildung unten).
Öffnen Sie die Abdeckung der Einheit mit einem Schlitzschraubenzieher, um die Kabel zu montie-
ren.
■ Montieren Sie das Bedienteil mit Hilfe des Montagebeschlags auf einer Unterlage (siehe Bild
unten).
Bedienteilmontagebeschlag
Der Beschlag verfügt über drei M4-Bohrungen
für die Montage der Steuereinheit
63,0
■ 1–4
LC3 Hubsäule(n)
■ Schwarze Endplatten
■ Steuereinheit(en)
CO71
fen
■ Anschlussbox(en)
MJB5
fen
■ Bedienteil
TP1
■ Motor- und Netzkabel
Säulenmontagebeschlag
Das Bedienteil TP1 ist mit einem
45°-Beschlag montiert.
®
