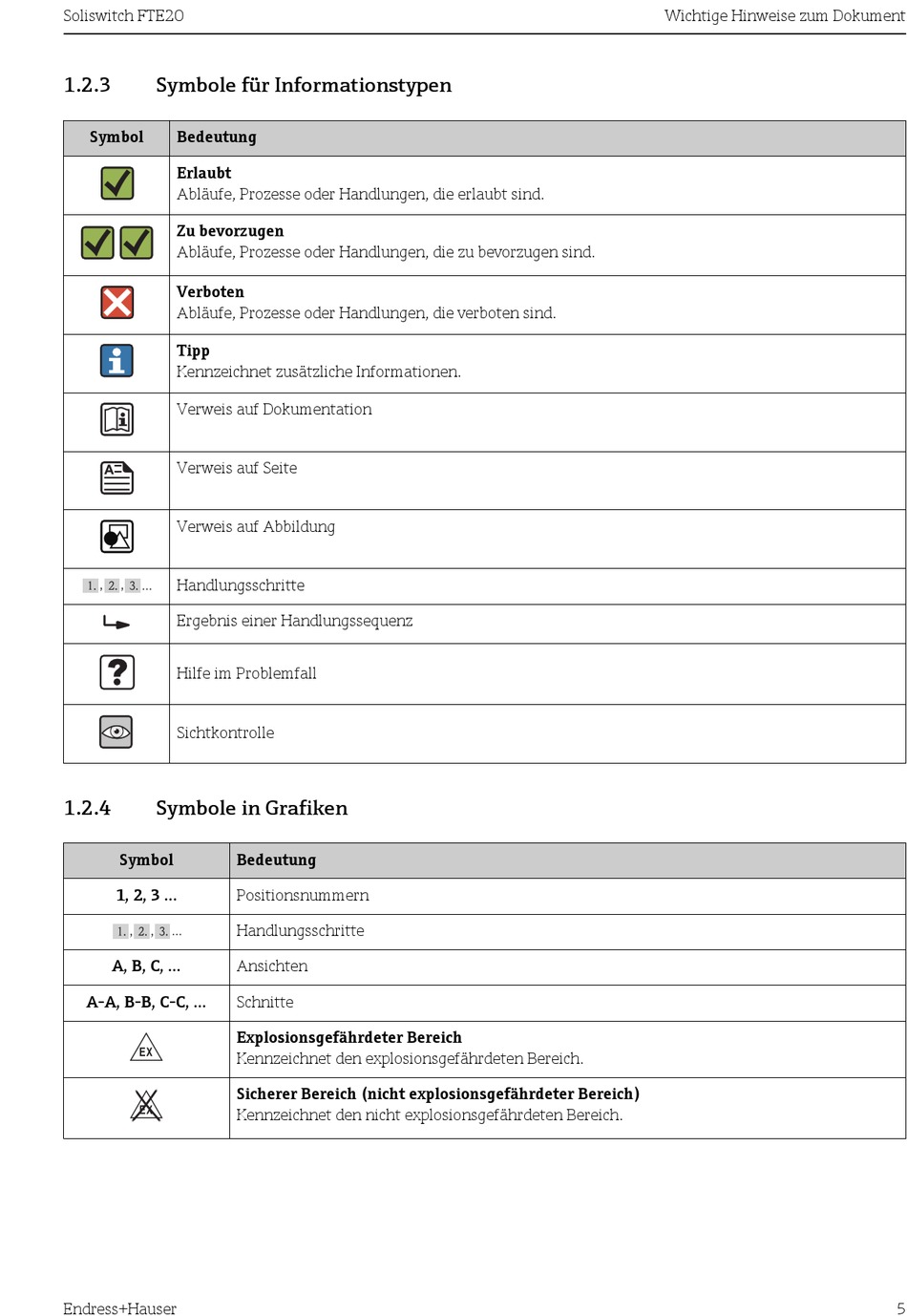

1.2.3 Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweis auf Seite
Verweis auf Abbildung
Handlungsschritte
, , ...
Ergebnis einer Handlungssequenz
Hilfe im Problemfall
Sichtkontrolle
1.2.4

Symbole in Grafiken

Symbol
1, 2, 3 ...
, ,
...
A, B, C, ...
A-A, B-B, C-C, ...
-
.
Endress+Hauser
Bedeutung
Positionsnummern
Handlungsschritte
Ansichten
Schnitte
Explosionsgefährdeter Bereich
Kennzeichnet den explosionsgefährdeten Bereich.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
Kennzeichnet den nicht explosionsgefährdeten Bereich.
