Diagnose und Störungsbehebung
34
11.2

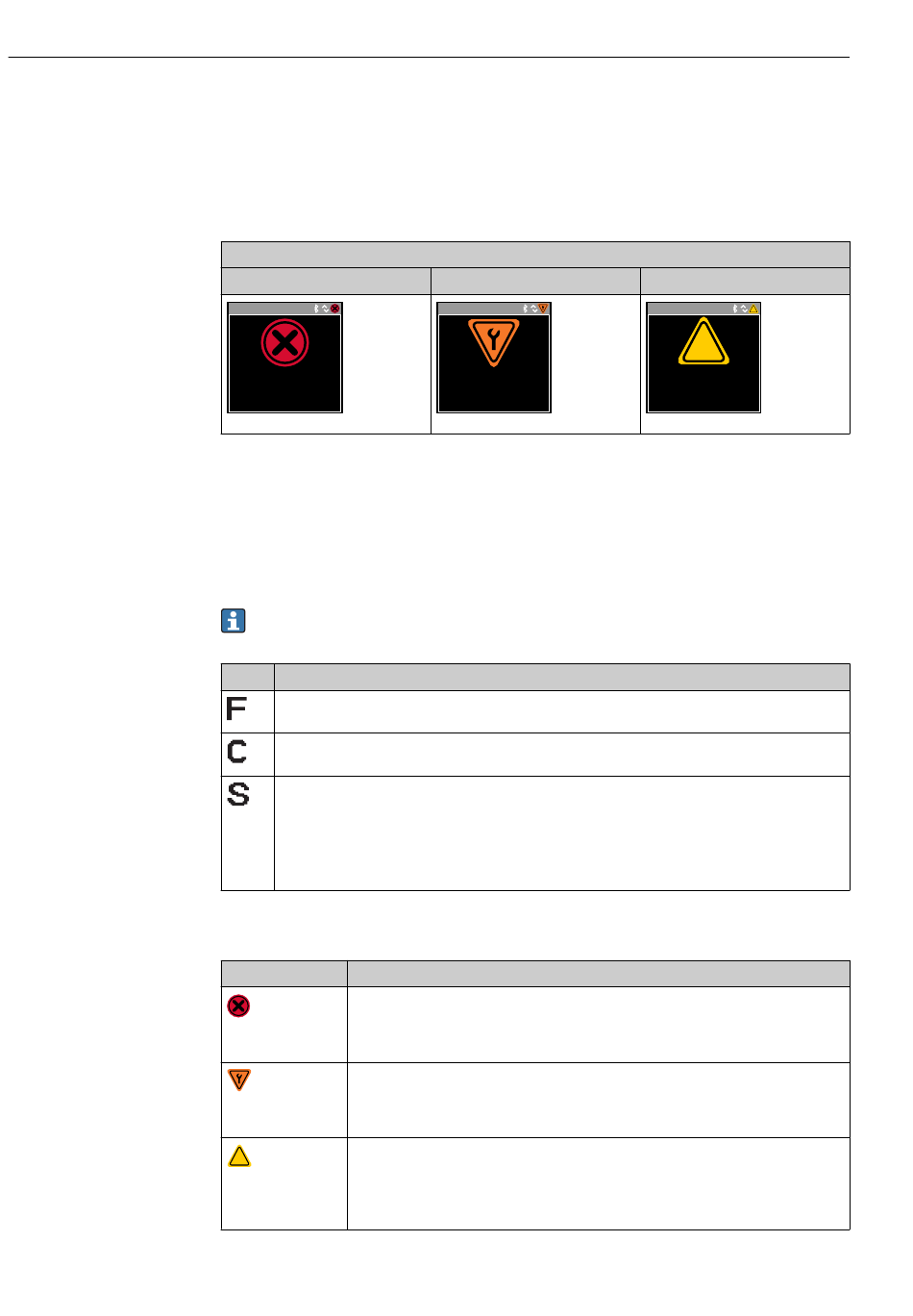

Diagnoseinformation auf Vor-Ort-Anzeige
11.2.1
Diagnosemeldung
Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag-
nosemeldung im Wechsel mit der Betriebsanzeige angezeigt.
Diagnosemeldung
Alarm
Xxxxxxx
F 1 8 0
T E M P . C I R C . F A I L .
Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die Diagnosemeldung
von dem Diagnoseereignis mit der höchsten Priorität angezeigt.
Statussignale
Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts,
indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Die Statussignale sind gemäß VDI/VDE 2650 und NAMUR-Empfehlung NE 107 klas-
sifiziert: F = Failure, C = Function Check, S = Out of Specification
Symbol Bedeutung
Ausfall
Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
Funktionskontrolle
Das Gerät befindet sich im Simulationsmodus.
Außerhalb der Spezifikation
Das Gerät wird betrieben:
• Außerhalb seiner technischen Spezifikationsgrenzen (z.B. außerhalb des Prozesstemperaturbe-
reichs)
• Außerhalb der vom Anwender vorgenommenen Parametrierung (z.B. maximaler Durchfluss in
Parameter 20 mA-Wert)
Diagnoseverhalten
Diagnosemeldung
Bedeutung
Alarm
• Die Messung wird unterbrochen.
• Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an.
• Eine Diagnosemeldung wird generiert.
Funktionskontrolle
Prozessmesswerte werden simuliert zum Testen der Ausgänge/Verdrahtung.
• Überlast IO1/IO2
• Messwertunterdrückung aktiv
Warnung
?
• Die Messung wird fortgesetzt.
• Messbetrieb mit eingeschränkter Messgenauigkeit
• Die Signalausgänge und Summenzähler werden nicht beeinflusst.
• Es wird eine Diagnosemeldung generiert.
Funktionskontrolle
Xxxxxxx
C 4 4 6
I / O 1 O V E R L O A D
A0033011
Picomag IO-Link
Warnung
Xxxxxxx
?
?
S 9 6 2
E M P T Y P I P E
A0033010
Endress+Hauser
A0033009
