Endress+Hauser Picomag IO-Link Betriebsanleitung Seite 17

Picomag IO-Link
Endress+Hauser
Der Strom fließt vom Ausgang zu L-. Die Bürde darf max. 500 Ω betragen. Eine größere
Bürde verfälscht das Ausgangssignal.

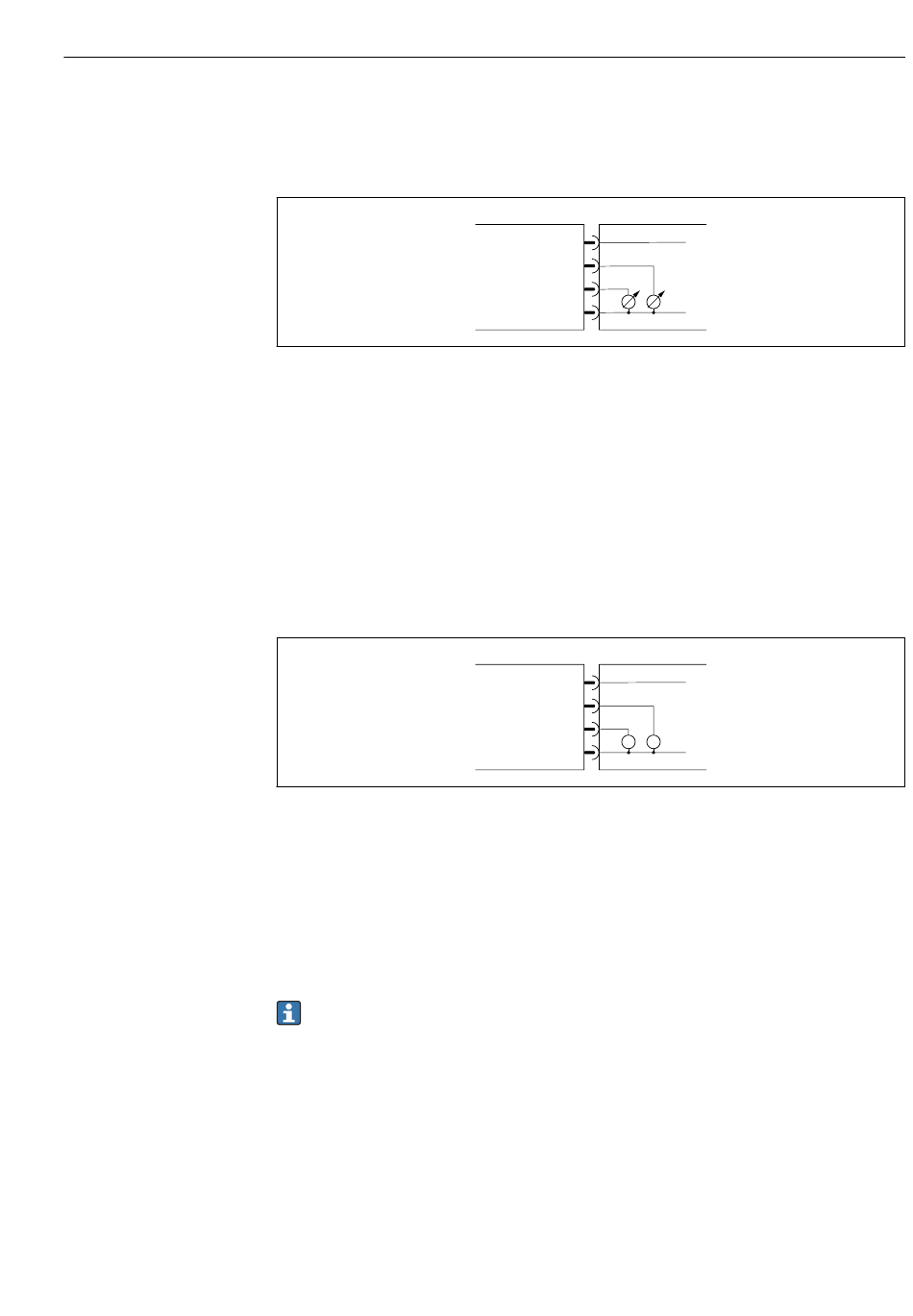

Konfigurationsvariante Spannungsausgang
 3 Spannungsausgang, aktiv, 2 ... 10 V
A Stecker (Picomag)
B Buchse (Kundenseite)
L+ Versorgungsspannung +
L- Versorgungsspannung -
Die Spannung liegt vom Ausgang gegen L- an. Die Bürde muss mindestens 500 Ω betra-
gen. Der Ausgang ist überlastfest.
Konfigurationsvariante Statuseingang
• 15 V (Einschaltschwelle)
• 5 V (Ausschaltschwelle)
 4 Statuseingang
A Stecker (Picomag)
B Buchse (Kundenseite)
L+ Versorgungsspannung +
L- Versorgungsspannung -
Innenwiderstand: 5 kΩ
Konfigurationsvariante IO-Link
Auswahl nur für Ausgang 1 vorhanden im Untermenü Output 1→  24
Das Messgerät verfügt über eine IO-Link-Kommunikationsschnittstelle mit einer Baudrate
von 38400 und mit einer zweiten IO-Funktion auf Pin 2. Diese setzt für den Betrieb eine
IO-Link-fähige Baugruppe (IO-Link-Master) voraus. Die IO-Link-Kommunikationsschnitt-
stelle ermöglicht den direkten Zugriff auf den Prozess und die Diagnosedaten.
A B
L+
1
2
4
3 L-
A B
L+
1
2
4
= =
3 L-
Elektrischer Anschluss
A0033007
A0033008
17
