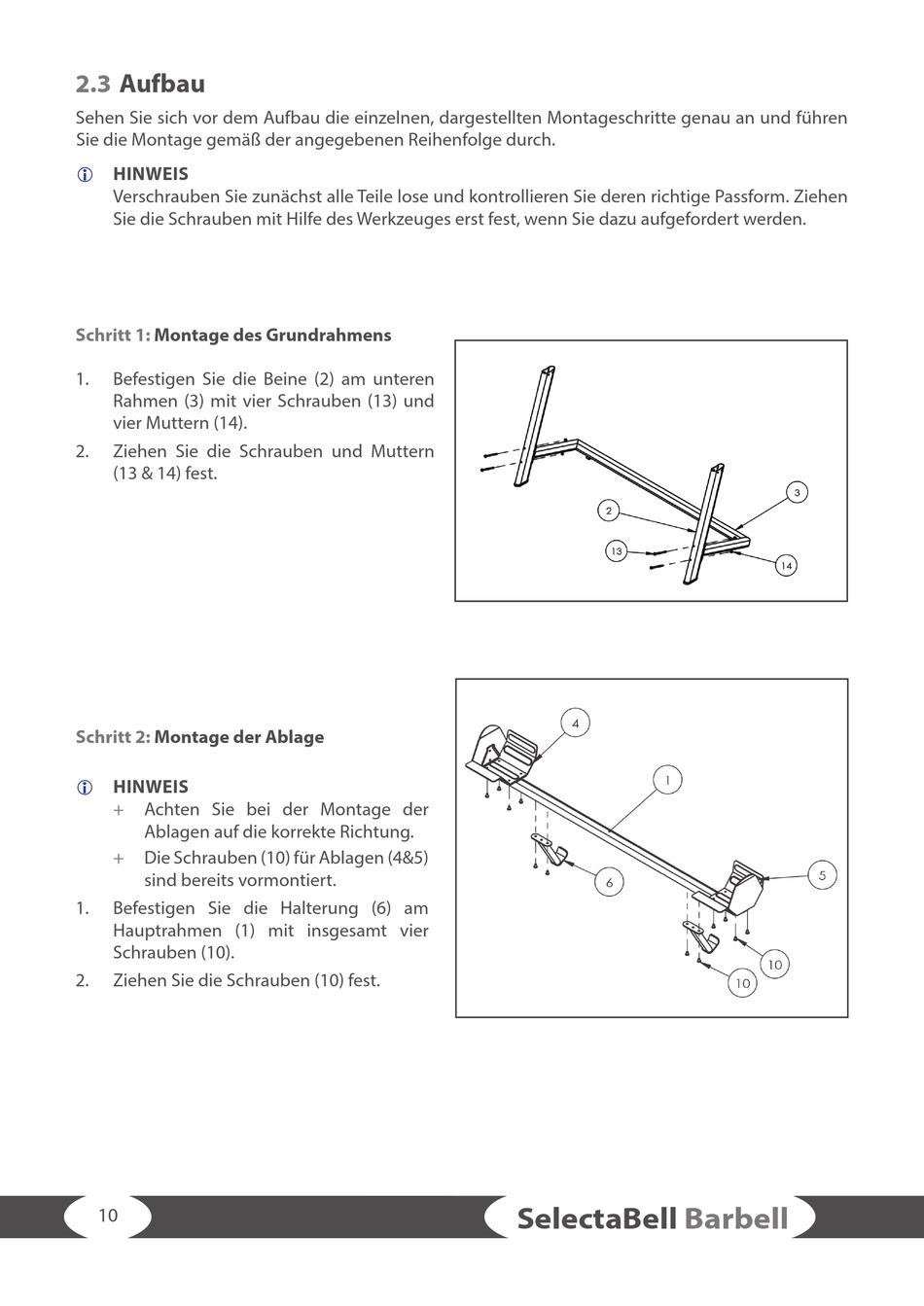

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
Montage des Grundrahmens
1.
Befestigen Sie die Beine (2) am unteren
Rahmen (3) mit vier Schrauben (13) und
vier Muttern (14).
2.
Ziehen Sie die Schrauben und Muttern
(13 & 14) fest.
Schritt 2:
Montage der Ablage
HINWEIS
L
+
Achten Sie bei der Montage der
Ablagen auf die korrekte Richtung.
+
Die Schrauben (10) für Ablagen (4&5)
sind bereits vormontiert.
1.
Befestigen Sie die Halterung (6) am
Hauptrahmen (1) mit insgesamt vier
Schrauben (10).
2.
Ziehen Sie die Schrauben (10) fest.
10
SelectaBell
Barbell
