- Seite 1 Montage- und Bedienungsanleitung Comfort-Wohnungs-Lüftung CWL-2 Vorheiz- und Nachheizregister Deutsch | Änderungen vorbehalten 3066664_202002...
-
Seite 2: Inhaltsverzeichnis
Verbinden Nachheizregister mit CWL-2 Gerät........ -
Seite 3: Cwl-2-325/400 Vor- Und Nachheizregister

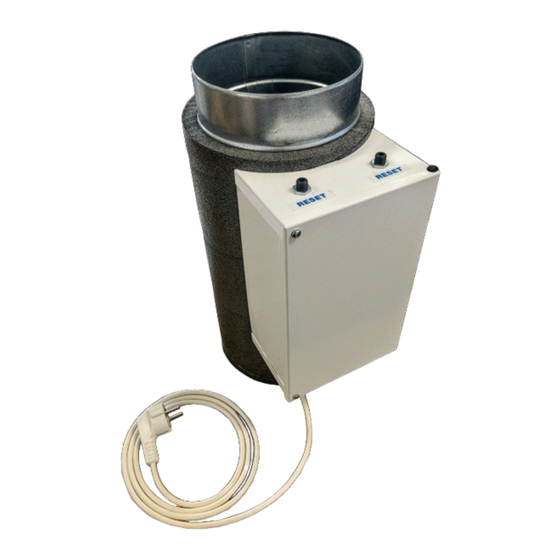

CWL-2-325/400 Vor- und Nachheizregister CWL-2-325/400 Vor- und Nachheizregister Die CWL-2 Vorheiz- und Nachheitzregister sind identisch und auf der gleiche Weise elektrisch mit dem CWL-2 Gerät verbunden. A = Ø160 mm (CWL-2-325) oder A =Ø180 mm (CWL-2-400) 1 = Heizspirale 2 = Platine Typ UVP1 C1 = Braun 3 = Temperaturfühler... -
Seite 4: Einstellung Der Korrekten Dipschaltereinstellung
Einstellung des DIP-Schalters muss immer vom Installateur vorgenommen werden. Hinweis: Bei falscher Einstellung der DIP-Schalter funktioniert der Vorheiz- oder Nacherheizregister nicht oder nicht richtig! = Werkseinstellung = Einstellung DIP-Schalter Vorheizregister = Einstellung DIP-Schalter Nachheizregister 4 | WOLF GmbH 3066664_202002... -
Seite 5: Einbaulage Cwl-2 Vorheiz- Und Nachheizregister
Einbaulage CWL-2 Vorheiz- und Nachheizregister Einbaulage CWL-2 Vorheiz- und Nachheizregister Die CWL-2 Vorheiz- als Nachheizregister werden immer auf dieselbe Weise auf dem CWL-2 Gerät platziert. Die Heizspirale befindet sich immer zwischen dem CWL-2 Gerät und dem Temperatursensor im CWL-2 Vorheiz- oder Nachheizregister! CWL-2 Nachheizregister = CWL-2 Gerät linke Version... -
Seite 6: Verbinden Nachheizregister Mit Cwl-2 Gerät
Verbinden Nachheizregister mit CWL-2 Gerät Verbinden Nachheizregister mit CWL-2 Gerät 1 = Heizspirale 2 = Maximalsicherung mit Reset von Hand C1 = braun 3 = 2-Polige eBus Steckverbinder X17 auf CWL-2 Gerät C2 = blau 4 = Temperaturfühler C3 = grün/gelb C4 = schwarz 5 = Leiterplatte Typ UVP1 C5 = weiß... -
Seite 7: Verbinden Vorheizregister Mit Cwl-2 Gerät
Verbinden Vorheizregister mit CWL-2 Gerät Verbinden Vorheizregister mit CWL-2 Gerät 1 = Heizspirale 2 = Maximalsicherung mit Reset von Hand C1 = braun 3 = 2-Polige eBus Steckverbinder X17 auf CWL-2 Gerät C2 = blau 4 = Temperaturfühler C3 = grün/gelb C4 = schwarz 5 = Leiterplatte Typ UVP1 C5 = weiß... -
Seite 8: Einstellung Schrittnummer Im Cwl-2 Gerät
Einstellung Schrittnummer im CWL-2 Gerät Einstellung Schrittnummer im CWL-2 Gerät Wenn ein CWL-2 Vorheiz- und / oder Nachheizerhitzer auf einem CWL-2 Gerät platziert wird, muss dies immer im Einstellungsmenü vom CWL-2 Gerät eingestellt werden! Informationen zur Änderungen im Einstellungsmenü des CWL-2 Geräts finden Sie in der entsprechenden CWL-2 Installationsanleitung. -
Seite 9: Störung
Störung Störung Bei einer Störung des CWL-2 Vorheiz- oder Nachheizregister wird auf dem Display des CWL-2 Geräts eine Fehlermeldung angezeigt. Fehlercode Vorheizregister Fehlercode Beschreibung E171/ E2700 Allgemeine Fehlermeldung E171/ E2701 Vorheizregister - Verbindung verloren E171/ E2702 Vorheizregister - Sensorfehler E171/ E2703... -
Seite 10: Technische Daten Und Service
Technische Daten und Service Technische Daten CWL-2 Vorheiz- und Nachheizregister Betriebsspannung 230 V/ 50 Hz Gewicht 2,5 kg Vor- und Nachheizregister CWL-2-325 - Ø160 mm (Mat. Nr.: 2747549) Kanaldurchmesser Vor- und Nachheizregister CWL-2-400 - Ø180 mm (Mat. Nr.: 2747583) Schutzart IP20 Leistungsaufnahme 1000 W Max. -
Seite 11: Recycling
Recycling Recycling Recycling Bei der Herstellung dieses Geräts wurden langlebige Materialien verwendet. Das Verpackungsmaterial sollte verantwortungsvoll und gemäß den geltenden behördlichen Vorschriften entsorgt werden. 3066664_202002 WOLF GmbH | 11... - Seite 12 WOLF GmbH / Postfach 1380 / D-84048 Mainburg Tel. +49.0.87 51 74- 0 / Fax +49.0.87 51 74- 16 00 / www.WOLF.eu...
