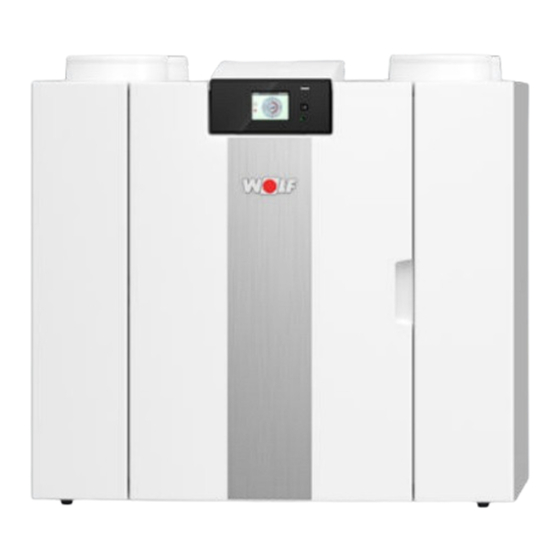

- Seite 1 Montage- und Bedienungsanleitung Comfort-Wohnraum-Lüftung CWL-2-225 Deutsch | Änderungen vorbehalten 7100828_202311...
- Seite 2 7100828_202311...
-
Seite 3: Bedienungsanleitung
Wartungsarbeiten daran durchführen, die normalerweise vom Benutzer durchgeführt werden. Kinder dürfen nicht mit dem Gerät spielen. Wenn das Netzkabel ausgetauscht werden muss, immer ein Ersatznetzkabel bei der WOLF GmbH bestellen. Um gefährliche Situationen zu verhindern, darf ein beschädigter Netzanschluss nur von einer entsprechend qualifizierten Person ausgetauscht werden! -
Seite 4: Inhaltsverzeichnis
11.1.4 Anschließen eines zusätzlichen Stufenschalter mit Filteranzeige......39 4 | WOLF GmbH... - Seite 5 Recycling..............56 7100828_202311 WOLF GmbH | 5...
-
Seite 6: Lieferung
Zum Lieferumfang des Wärmerückgewinnungsgeräts Typ CWL gehören folgende Komponenten: 1. Wärmerückgewinnungsgerät 2. Wandmontageset bestehend aus: – 1x Montagebügel – 2x Schutzpuffer – 2x Gummistreifen – 2x Gummischeiben 3. Siphon 4. Dokumentensatz bestehend aus: – 1x Installationsanleitung 6 | WOLF GmbH 7100828_202311... -
Seite 7: Allgemeines
Wenn das Gerät in einem Bereich aufgestellt wird, in dem für längere Zeit mit sehr kalter Außenluft (<-25°C) zu rechnen ist, muss immer ein zusätzlicher Vorwärmer (siehe ® Verbinden Vorheizregister -> Seite 44 ) installiert werden! Das Gerät wird ab Werk mit einem 230-V-Netzstecker geliefert. 7100828_202311 WOLF GmbH | 7... -
Seite 8: Ausführung
62,5 64,5 *) Kanalgeräusch einschließlich Endkorrektur In der Praxis kann der Wert durch Messtoleranzen um 1dB(A) abweichen. Widerstand Achtung: Kanalsystem Der im Kreis [Pa] angegebene Wert ist die Leistung (in Watt) pro Ventilator. Volumenstrom [m 8 | WOLF GmbH 7100828_202311... -
Seite 9: Anschlüsse Und Abmessungen
Rechtsausführung befinden sich die „warmen“ Anschlüsse (1 & 3) auf der rechten Seite des Geräts. Linksausführung Alle Abmessungen sind in mm angegeben. Der Durchmesser sämtlicher Bundringe beträgt 125 mm. Zuluft Fortluft Abluft Außenluft Elektrische Anschlüsse Siphon connection Verschlusskappe unbenutzter Kondensatablaufanschluss; Nicht entfernen! Abluftfilter Zuluftfilter Aufhängung 7100828_202311 WOLF GmbH | 9... - Seite 10 Ausführung Rechtsausführung All dimensions in millimeters. Diameter of all collars is 125 mm Zuluft Fortluft Abluft Außenluft Elektrische Anschlüsse Siphon connection Verschlusskappe unbenutzter Kondensatablaufanschluss; Nicht entfernen! Abluftfilter Zuluftlilter Aufhängung 10 | WOLF GmbH 7100828_202311...
-
Seite 11: Geöffnetes Gerät
Touchscreen Wärmetauscher USB-Anschluss (X13) Motor Bypassklappe Serviceanschluss Abluftfilter Anzeige-LED Bypassklappe Übertemperatursicherung Vorheizregister Netzkabel 230 Volt Vorheizregister Relaisausgang (X19) Außentemperatursensor 24-Volt-Anschluss (X18) Zuluftfilter eBus-Anschluss (X17) Abluftventilator 24-Volt-Anschluss (X16) Siphon connection Modbus-/externalbus-Anschluss (X15) Zuluftventilator Anschluss Stufenschalter (X14) 7100828_202311 WOLF GmbH | 11... -
Seite 12: Funktion
Display die gewünschte Lüftungsstufe gewählt werden. Für eine externe Ansteuerung kann zum Beispiel auch ein 4-Stufenschalter (® Anschluss Stufenschalter -> Seite 36) gewählt werden; eine Ansteuerung ist aber auch mit dem Wolf BM-2 (® Anschluss Bedienmodul BM-2 -> Seite 40), mit CO -Sensor(en) (®... -
Seite 13: Plus)-Ausführung
Die Montage ist beispielsweise an der Wand im Installationsraum möglich. Ein extra langes Verbindungskabel ist im (Plus) Erweiterungssets enthalten. 1 = CWL-Gerät mit montierter Basisplatine 2 = Trägerplatte (Plus)platine 3 = (Plus)platine 4 = Abdeckung (Plus)platine 7100828_202311 WOLF GmbH | 13... -
Seite 14: Installation
– Über dem Gerät muss ein Freiraum von mindestens 25 cm für den Anschluss des Geräts und alle erforderlichen Wartungsarbeiten an der Platine eingehalten werden. Die Umgebungstemperatur muss zwischen +10 und + 40 °C liegen. 14 | WOLF GmbH 7100828_202311... -
Seite 15: Kondensatablauf Anschließen
Manschette angeschlossen werden. Der Kondensatanschluss mit Manschette ist ausreichend weit über den Anschluss des Siphons zu schieben. A. CWL -2-225 Rechtsausführung B. Siphonmontage unten am CWL-Gerät C. Beispiele für Kondensatablaufanschlüsse mit Manschette HT DN32 D. Abnehmbare Kupplung E. Beispiel eines Geruchsverschlusses 7100828_202311 WOLF GmbH | 15... -
Seite 16: Anschluss Luftkanäle
Belästigung führen können. Die Position der Zuluftventile ist zo zu wählen, dass Verschmutzung und Zugluft vermieden werden. Empfohlen wird, die Wolf Zuluftventile einzusetzen. Bei der Verwendung von flexiblen Schalldämpfern muss bei der Installation berücksichtigt werden, dass diese nach einer gewissen Zeit ausgetauscht werden müssen. -
Seite 17: Elektrische Anschlüsse
Installation 1 = CWL -2-225 Rechtsausführung (waagerecht aufstellen) 2 = Bevorzugtes Ansaugen der Außenluft 3 = Kanalisationsentlüftung 4 = Bevorzugte Stelle Fortluft; isolierte Dachdurchführung von Wolf verwenden. 5 = Thermisch isoliertes Rohr 6 = Kondensatablauf 7 = Schalldämpfer 8 = Zuluftkanal und Abluftkanale der Wohnung Elektrische Anschlüsse... -
Seite 18: Ebus-Stecker Anschließen
Zum Anschließen eines eBus-Steckers befindet sich auf der Rückseite der Display-Abdeckung der abziehbare 2-polige (grüne) Anschluss X17. Das eBus-Protokoll kann zum Beispiel für den Anschluss der Wolf BM-2 (® Anschluss Bedienmodul BM-2 -> Seite 40) genutzt werden. Die Kontakte sind polaritätsempfindlich und müssen daher immer richtig angeschlossen werden. Falls Kontakte vertauscht werden, funktioniert das Gerät nicht! Am eBus-Anschluß... -
Seite 19: Koppeln Von Geräten Mit Dem External Bus
Die Fehlermeldungen aller Geräte werden auf dem Display des Master-Geräts und auf dem Display des entsprechenden Geräts angezeigt. Wenn Sie ein Wolf BM-2 oder das WolfHome verwenden, verbinden Sie dieses immer mit dem Master. Konfigurieren Sie nach dem Anschließen der Kabel jedes CWL -2-225-Gerät: - Aktivieren Sie „external Bus“... -
Seite 20: Anzeige
Werkseitig ist die Menüsprache auf Englisch eingestellt. Die gewünschte Sprache sowie das Datum und die Uhrzeit können im Einstellungsmenü geändert werden; siehe dazu bitte die Einstellungstabelle (® Einstellwerte -> Seite 48, Einstellwerte Basisplatine -> Seite 48) Schritt 15.1 bis Schritt 15.10. 20 | WOLF GmbH 7100828_202311... -
Seite 21: Unterteilung Des Displayfensters
Für weitere Informationen siehe das Kapitel „Filter reinigen“ (® Reinigen der Filter -> Seite 30). Dieses Symbol wird nur angezeigt, wenn im Gerät eine Störung aufgetreten ist. Für weitere Informationen siehe das Kapitel „Störung“ (® Störungsanalyse -> Seite 27). 7100828_202311 WOLF GmbH | 21... - Seite 22 Dieses Gerät ist als Master-Gerät eingestellt, wenn mehrere Geräte daran gekoppelt sind (Kaskade) Das Gerät ist als Slave-Gerät eingestellt; es können maximal 9 Geräte an das Master-Gerät gekoppelt werden Ansteuerung mittels eBus oder Wolf BM-2 Ansteuerung mittels ModBus oder InternalBus Die „Bypass-Boost“-Funktion ist aktiv 22 | WOLF GmbH...
- Seite 23 Anzeige Bereich Symbol im Beschreibung Display Internetverbindung Signalstärke USB-Verbindung aktiv 11:07 Aktuelle Uhrzeit 02.11.2017 Aktuelles Datum 7100828_202311 WOLF GmbH | 23...
-
Seite 24: Informationen Auf Dem Display
Hand mit einer Uhr erkennbar. Der Touchscreen kann auch dauerhaft als Stufenschalter eingestellt werden; dazu muss Schrittnummer 15.8 im Einstellungsmenü auf „Ja“ gesetzt werden. Warnung: Falsche Einstellungen können die ordnungsgemäße Funktion des Geräts erheblich beeinträchtigen! 24 | WOLF GmbH 7100828_202311... -
Seite 25: Inbetriebnahme
-Sensoren angeschlossen sind, wird abhängig von den gemessenen PPM-Werten die Luftmenge stufenlos zwischen Stufe 1 und Stufe 3 geregelt; ist ein Feuchtesensor angeschlossen, wird bei Beim Erreichen eines Schwellenwertes dieses Sensors die Luftmenge auf Stufe 3 geschaltet. 7100828_202311 WOLF GmbH | 25... -
Seite 26: Andere Einstellungen Für Den Installateur
Nach dem Zurücksetzen auf die Werkseinstellungen muss Schrittnummer 14.1 im Einstellungsmenü auf external Bus zurückgesetzt werden! Ein Zurücksetzen auf Werkseinstellungen des CWL-2-225 Gerätes bedeutet, dass die Zusatzplatine wieder mit dem Grundgerät verbunden werden muss. Darüber hinaus müssen die Funktionen der Zusatzplatine erneut gesetzt werden. -
Seite 27: Störung
Reset) und das Display zeigt wieder den Betriebszustand an. Um diese Störung zu beheben, wenden sich bitte an Ihren Installateur. 1. Zuluftventilator defekt HINWEIS: Eine verriegelnde Störung kann nicht behoben werden, indem das Gerät spannungslos geschaltet wird; die Störung muss zuerst behoben werden! 7100828_202311 WOLF GmbH | 27... - Seite 28 Störung wird automatisch zurückgesetzt, wenn das Gerät wieder mit Spannung versorgt wird E130 E1800 Relaisausgang 1 Signalausgang nicht Gerät spannungsfrei schalten. Basisplatine defekt; allgemeine verfügbar austauschen. Störung wird automatisch Störmeldung zurückgesetzt, wenn das Gerät wieder mit Spannung versorgt wird 28 | WOLF GmbH 7100828_202311...
- Seite 29 Wolf BM-2 und andere, Verdrahtung zu Komponenten/Wolf BM-2 allgemeine an den eBus überprüfen Störmeldung angeschlossene Komponenten/Wolf BM-2 überprüfen und falls Komponenten, defekt austauschen funktionieren nicht; das Tritt die Störung weiterhin auf: Gerät spannungslos Gerät funktioniert aber schalten und Basisplatine Platine austauschen...
-
Seite 30: Wartung
Sie von einem beliebigen Menü zum Hauptbildschirm zurück. Durch Drücken der Zurück-Taste gelangen Sie im Menü 1 Schritt zurück. Wartung des Siphons Reinigung des Siphons Jedes Jahr muss der Siphon abgetrennt und gereinigt werden. (Als Beispiel wird eine CWL 4-0 Einheit dargestellt) 30 | WOLF GmbH 7100828_202311... -
Seite 31: Wartung Durch Fachkraft
Vorheizregisters und der Ventilatoren. Je nach Umständen ist dies ungefähr einmal alle 3 Jahre erforderlich. Trennen das Gerät von der Spannungsversorgung, indem Sie den Netzstecker ziehen. Öffnen die Filtertür. Nehmen die beiden Filter heraus. Entfernen die vordere Abdeckung. 7100828_202311 WOLF GmbH | 31... - Seite 32 Nehmen den Wärmetauscher heraus. Achten darauf, die Schaumstoffteile im Gerät nicht zu beschädigen. Reinigen den Wärmetauscher mit warmem Wasser (max. 45 °C) und einem geeigneten Spülmittel. Spülen den Wärmetauscher mit warmem Wasser nach. Klappen die Lüfterverriegelung zur Seite, um Platz unter dem Lüfter zu schaffen. 32 | WOLF GmbH 7100828_202311...
- Seite 33 Schließen die 230-V-Spannungsversorgung wieder am Gerät an. Setzen den Timer der Filtermeldung zurück, indem im Einstellungsmenü unter Schrittnummer 4.3 den Timer wieder auf Null setzen. Nachdem der Timer der Filtermeldung zurückgesetzt wurde, wechselt das Gerät zum Hauptmenü und ist wieder betriebsbereit. 7100828_202311 WOLF GmbH | 33...
-
Seite 34: Elektrische Schaltpläne
Elektrische Schaltpläne Elektrische Schaltpläne C1 = braun C2 = blau C3 = grün/gelb C5 = weiß C8 = grau C10 = gelb C11 = grün C17 = lila 34 | WOLF GmbH 7100828_202311... - Seite 35 Auf der Basisplatine befindet sich ein Aufkleber mit den Einstellungen der Dipschalter. Wird bei Servicearbeiten die werksseitig montierte Basisplatine ohne Dipschalter durch eine Serviceplatine mit Dipschaltern ersetzt, müssen die auf diesem Aufkleber angegebenen Einstellungen der Dipschalter auf diese Serviceplatine übertragen werden. 7100828_202311 WOLF GmbH | 35...
-
Seite 36: Elektrische Anschlüsse Zubehör
A = CWL-Gerät (beispielsweise ein CWL -Gerät des Typs 4-0) B = 4-Stufen-Schalter mit Filteranzeige C = Modularkabel: Hinweis: Der „Zapfen“ beider Modularstecker muss zur Markierung am Modularkabel weisen. Die Farben der Adern C1 - C6 können je nach Typ des verwendeten Modularkabels variieren. 36 | WOLF GmbH 7100828_202311... -
Seite 37: Anschluss Kabellose Fernbedienung (Ohne Filteranzeige)
Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 7100828_202311 WOLF GmbH | 37... -
Seite 38: Anschließen Eines Zusätzlichen Stufenschalter Mit Filteranzeige
B2 = Zusätzlicher Stufenschalter mit Filteranzeige = Splitter = Modularkabel: Hinweis: Der „Zapfen“ beider Modularstecker muss zur Markierung am Modularkabel weisen. Die Farben der Adern C1 - C6 können je nach Typ des verwendeten Modularkabels variieren. 38 | WOLF GmbH 7100828_202311... -
Seite 39: Anschließen Eines Zusätzlichen Stufenschalter Mit Filteranzeige
D = Sender mit 2 oder 4 Einstellungen E = Splitter F = Modularkabel: Hinweis: Der „Zapfen“ beider Modularstecker muss zur Markierung am Modularkabel weisen. Die Farben der Adern C1 - C6 können je nach Typ des verwendeten Modularkabels variieren. 7100828_202311 WOLF GmbH | 39... -
Seite 40: Anschluss Bedienmodul Bm-2
Anschluss Bedienmodul BM-2 A = CWL-Gerät B = Bedienmodul BM-2 mit Mindestanforderung Software: FW 2.80 (optional) C = Zweiadriges Steuerstromkabel D = Grüner zweipoliger Stecker mit Schraubanschluss E = Position der grünen eBus-Buchse auf Rückseite der Regelung 40 | WOLF GmbH 7100828_202311... -
Seite 41: Anschluss Feuchtesensor
1 = CWL-Gerät 2 = Basisplatine 3 = Abdeckung 4 = Mit RH-Sensor mitgeliefertes Kabel 5 = RH-Sensor (Feuchtesensor) 6 = Abluftkanal Zum Einschalten und Einstellen der Empfindlichkeit des Feuchtesensors gehen im Einstellmenü Schrittnummer 7.1 und 7.2. 7100828_202311 WOLF GmbH | 41... -
Seite 42: Anschluss Eines Oder Mehrerer Co₂-Sensoren
-Sensoren muss im Einstellmenü unter Schrittnummer 6.1 die korrekte Einstellung vorgenommen werden. Zum Einstellen des PPM- Mindestwerten und des PPM-Höchstwertes der CO -Sensor(en) muss ggf. unter der Schrittnummer 6.2 bis 6.9 die korrekte Einstellung vorgenommen werden. 42 | WOLF GmbH 7100828_202311... -
Seite 43: Verbinden Nachheizregister
C3 = grün/gelb 3 = 2-polige eBus Steckverbinder X17 auf CWL-2 Gerät C4 = schwarz 4 = Temperaturfühler C5 = weiß 5 = Leiterplatte Typ UVP1 6 = Luftstromrichtung 7 = DIP Schalter Einstellung CWL-2 Nachheizregister 7100828_202311 WOLF GmbH | 43... -
Seite 44: Verbinden Vorheizregister
C3 = grün/gelb 3 = 2-polige eBus Steckverbinder X17 auf CWL-2 Gerät C4 = schwarz 4 = Temperaturfühler C5 = weiß 5 = Leiterplatte Typ UVP1 6 = Luftstromrichtung 7 = DIP Schalter Einstellung CWL-2 Vorheizregister 44 | WOLF GmbH 7100828_202311... -
Seite 45: Service
Typ des Wärmerückgewinnungsgeräts, die Seriennummer, das Produktionsjahr und die Teilebezeichnung Hinweis Gerätetyp, Seriennummer und Produktionsjahr finden Sie auf dem Typenschild hinter der Kunststoff- Frontplatte am Gerät. Beispiel Gerätetyp CWL -2-225 Seriennummer 428020234301 Produktionsjahr 2023 Teil Ventilator Artikelnummer 2139818 Menge 7100828_202311 WOLF GmbH | 45... - Seite 46 Service 46 | WOLF GmbH 7100828_202311...
- Seite 47 Displayplatine inkl. Display CWL-2 2747573 Geräte, die vor dem 01.07.2023 hergestellt wurden: Basisplatine CWL-2 + Display 2749054 Geräte, die nach dem 01.07.2023 hergestellt wurden: Basisplatine CWL-2 2749053 Bundring DN125 (1 pcs) CWL-2-225 1670407 (Plus) platine CWL-2 2747550 Anschlusskabel mit Netzstecker 230V CWL-2 2747572...
-
Seite 48: Einstellwerte
0, 1, 2 oder 3 Frostschutz Frostschutztemperatur 0 °C -1,5 °C / 1,5 °C Mindest-Einblastemperatur 10 °C 7°C / 17 °C Filtermeldung Anzahl Tage bis zur 1 - 365 Tage Filtermeldung Filterassistent starten Nein Ja / Nein 48 | WOLF GmbH 7100828_202311... - Seite 49 -2 = wenig empfindlich Kaskade 0 - 9 Einstellung Gerät 0 (Master) (0=Master ; 1-9 =Slave1 - Slave 9) Zentralheizung + Wärmerückgewinnung 12.1 Status Ein/Aus Netzwerk 13.1 WiFi-Netzwerk einrichten Passwort 13.2 Anmeldung Wolf Home eingeben 7100828_202311 WOLF GmbH | 49...
- Seite 50 15.10 Assistent Ventilatorstellung Nein Ja / Nein Signalausgang Externer Aus / Nur Filter / Störbedingung / Filter- und 16.1 Signalausgang Anschluss X19 Kontakt 24V Störbedingung/ 24 V Standby 17.1 Ausschalten Gerät Nein Ja / Nein 50 | WOLF GmbH 7100828_202311...
-
Seite 51: Einstellwerte Gerät Mit Zusatzplatine
Einstellwerte 13.2 Einstellwerte Gerät mit Zusatzplatine Die folgenden Einstellwerte gelten für ein CWL-2-225-Gerät mit Zusatzplatine. Schritt- Beschreibung Werkseinstellungen Einstellbereich Anmerkung Schaltkontakte Schließen oder Öffnen Kontakt Schließkontakt Schließer- / Öffnerkontakt Regelung Schaltkontakt 1 Erfüllt Bypass-Bedingungen Bypass-Klappe öffnen Externe Klappe öffnen... - Seite 52 5 °C 0,0 °C / 10,0 °C 11.3 Schalttemperatur 2 25 °C 15,0°C / 40,0 °C Klappenstellung 24-Volt- 11.4 Geschlossen Offen / Geschlossen Steuerung 11.5 Ventilsteuerung Relaisausgang 1 Relaisausgang 1/ Relaisausgang 2/ Analogausgang 1/ Analogausgang 2 52 | WOLF GmbH 7100828_202311...
-
Seite 53: Konformitätserklärung
A1:2019 + A2:2019 + A14:2019 + A15:2021 2003 + A11:2004 + A12:2005 +AC:2006 + ¨ EN 60335-2-40: A1:2006 + A2:2009 + AC:2010 + A13:2012 ¨ EN 62233: 2008 + AC:2008 Mainburg, 07-06-2023 Gerdewan Jacobs Jörn Friedrichs Geschäftsführer Leiter Entwicklung 7100828_202311 WOLF GmbH | 53... -
Seite 54: Erp-Werte
Achtung! Für eine optimale Effizienz und eine einwandfreie Funktion ist eine regelmäßige Inspektion, eventuelle Reinigung oder das Austauschen der Filter notwendig. Internetadresse für Anweisungen zur Montage: http://www.wolf.eu Bypass: Ja, 100% Bypass Messungen durchgeführt von TZWL gemäß des Standards EN 13141-7 54 | WOLF GmbH 7100828_202311... - Seite 55 SEV in kWh/m²/a A+ (höchste Effizienz) SEV < -42 -42 ≤ SEV < -34 -34 ≤ SEV < -26 -26 ≤ SEV < -23 -23 ≤ SEV < -20 E (geringste Effizienz) -20 ≤ SEV < -10 7100828_202311 WOLF GmbH | 55...
-
Seite 56: Recycling
Umweltgerecht heißt getrennt nach Materialgruppen, um eine möglichst maximale Wiederverwendbarkeit der Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. Verpackungen aus Karton, recycelbare Kunststoffe und Füllmaterialien aus Kunststoff Ø umweltgerecht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. Jeweilige landesspezifische oder örtliche Vorschriften beachten. Ø 56 | WOLF GmbH 7100828_202311... - Seite 57 Recycling 7100828_202311 WOLF GmbH | 57...
- Seite 60 WOLF GmbH I Postfach 1380 | 0-84048 Mainburg Tel. +49.O.87 51 74-0 | Fax +49.O.87 51 74- 16 OO I www.WOLF.eu Anregungen und Korrekturhinweise gerne an feedback@wolf.eu.
