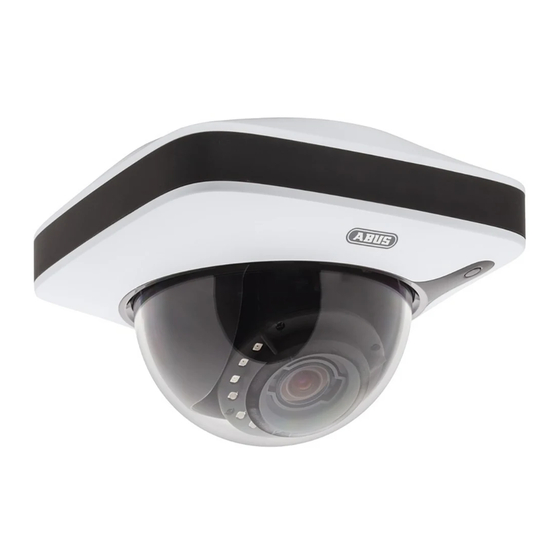

Abus IPCA22500 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für IPCA22500:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

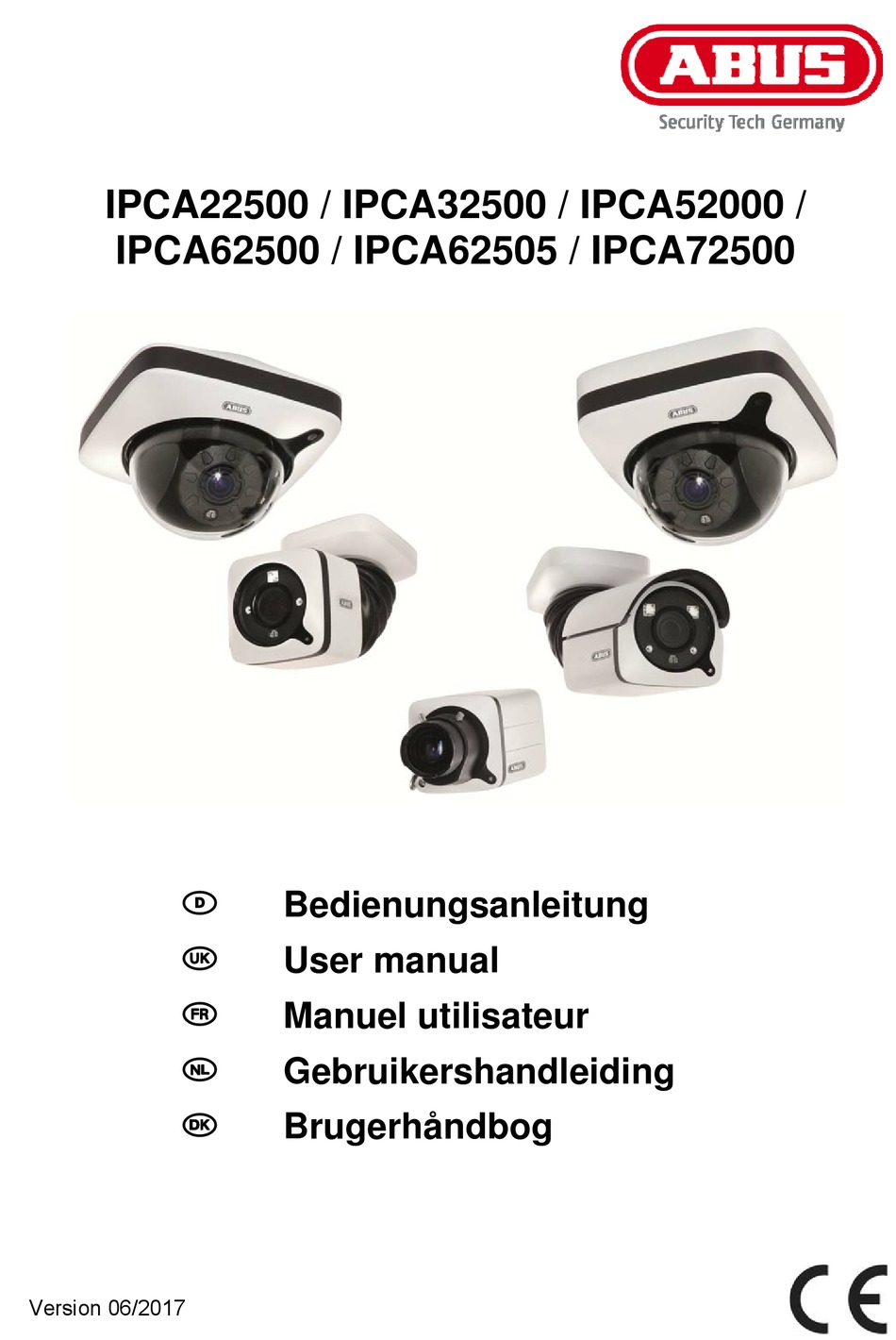

IPCA22500 / IPCA32500 / IPCA52000 /
IPCA62500 / IPCA62505 / IPCA72500
D
uk
fr
nl
dk
Version 06/2017
Bedienungsanleitung
User manual
Manuel utilisateur
Gebruikershandleiding
Brugerhåndbog

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus IPCA22500

Inhaltszusammenfassung für Abus IPCA22500

  • Seite 1 IPCA22500 / IPCA32500 / IPCA52000 / IPCA62500 / IPCA62505 / IPCA72500 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Version 06/2017...
  • Seite 2 Diese Bedienungsanleitung enthält wichtige Denne manual hører sammen med dette Hinweise zur Inbetriebnahme und produkt. Den indeholder vigtig information Handhabung. som skal bruges under opsætning og Achten Sie hierauf, auch wenn Sie dieses efterfølgende ved service. Dette skal huskes Produkt an Dritte weitergeben. også...
  • Seite 3 IPCA22500 / IPCA32500 / IPCA52000 / IPCA62500 / IPCA62505 / IPCA72500 Version 06/2017 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

  • Seite 4: Einführung

    Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. IPCA22500 Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com/product/IPCA22500...
  • Seite 5 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
  • Seite 6 Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.

  • Seite 7: Inhaltsverzeichnis

    ECHSEL DER OMEKUPPEL 6.13 W SD K IPCA32500, IPCA72500) ........26 ECHSEL DER MICRO ARTE ERSTINBETRIEBNAHME ....................27 7.1 V ABUS IP I ..........27 ERWENDUNG DES NSTALLERS ZUR AMERASUCHE 7.2 Z ..........28 UGRIFF AUF DIE ETZWERKKAMERA ÜBER ROWSER 7.2.1 G...
  • Seite 8 10.4.2.2 P ......................... 45 ORTS 10.4.2.3 DDNS .......................... 45 10.4.2.4 HTTPS ........................46 10.4.2.5 SMTP / E-M ......................46 10.4.3 T ...................... 46 EXTÜBERLAGERUNG 10.4.4 D ......................47 ATUM HRZEIT 10.4.5 S .......................... 47 YSTEM 10.4.5.1 A ........................47 LLGEMEIN 10.4.5.2 F ....................

  • Seite 9: Bestimmungsgemäße Verwendung

    1. Bestimmungsgemäße Verwendung Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC). Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß...

  • Seite 10: Lieferumfang

    Innensechskant- √ √ schlüssel (ohne Stift) Innensechskant- schlüssel (mit √ √ Mittelloch) Reset-Werkzeug √ √ √ √ √ Software CD (ABUS IP Installer, VMS √ √ √ √ √ Express) Schelle für √ √ Kabelfixierung Kabelverschraubung √ 2 x Gummistopfen √...

  • Seite 11: Merkmale Und Funktionen

    Full HD 1080p Auflösung: 1920 x 1080 @ 25 fps  Sony Xarina DSP und Sony Exmor Bildaufnehmer  Tamron Motor Vario Objektiv 3,0 - 9,0 mm (nur IPCA22500, IPCA32500, IPCA62500, IPCA72500) bzw. 9,0 – 22,0 mm (IPCA62505)  16 GB interner Speicher für Aufzeichnung bei Netzwerkausfall ...

  • Seite 12: Gerätebeschreibung

    5. Gerätebeschreibung Überblick – Typennummer Modelnummer IPCA22500 IPCA32500 IPCA52000 IPCA62505 IPCA72500 Auflösung 1080p 1080p 1080p 1080p 1080p DWDR / WDR WDR, WDR, WDR, WDR, WDR, 120 dB 120 dB 120 dB 120 dB 120 dB 2D DNR / 3D DNR - /√...

  • Seite 13: Übersicht Anschlüsse, Bedienelemente, Vorder-/Rückseite

    Übersicht Anschlüsse, Bedienelemente, Vorder-/Rückseite IPCA22500...
  • Seite 14 Hinweis zu Punkt 13: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”) IPCA32500...
  • Seite 15 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”) IPCA52000...
  • Seite 16 Hinweis zu Punkt 11: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”) IPCA6250X...
  • Seite 17 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
  • Seite 18 IPCA72500...
  • Seite 19 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)

  • Seite 20: Montage

    Objektiv bzw. der Kameraplatine platziert werden. Kabelverlegung Folgende Hinweise sind bei der Kabelverlegung zu beachten: IPCA22500 Für die seitliche Kabelverlegung ist an der Bodenplatte ein Ausbruch für das Kabel vorgesehen. Verwenden Sie eine Zange zum Herausbrechen des Ausbruchs. Verwenden Sie weiterhin eine Feile zum Glätten der Ausbruchkanten.

  • Seite 21: Stromversorgung

    IPCA72500 Für diesen Kameratyp ist seitliche oder verdeckte Kabelverlegung vorgesehen. Dafür existieren Öffnungen an Seite bzw. Boden. Die ungenutzte Öffnung wird durch einen Blindstopfen geschlossen. Für die Installation entsprechend der Schutzklasse IP66 ist die mitgelieferte Kabelverschraubung zu verwenden (für Seite und Boden). Bei Verwendung der optionalen Wandhalterung (TVAC31310) wird an Stelle der Kabelverschraubung einer der beiden mitgelieferten Gummistopfen für die Kabeldurchführung installiert (Unterschied zwischen den Gummistopfen: großer oder kleiner Innendurchmesser für...

  • Seite 22: Anbringen Des Netzwerkkabels

    Die Beschreibung der Ausrichtung der Kamera ist in der Kurzanleitung der entsprechenden IP Kamera IPCAXXXXX beschrieben. 6.6 Zoom- und Fokuseinstellung IPCA22500 / IPCA32500 / IPCA62500 / IPCA62505 / IPCA72500 Die Kameras verfügen über ein eingebautes Motor-Vario-Zoom Objektiv. Eine Veränderung des Zoomfaktors sowie eine Anpassung der Fokussierung sind über die Web-Oberfläche der Kamera möglich (“installer”...

  • Seite 23: Anbringen Des Optionalen Anschlusskabels Für Ipca32500 Und Ipca72500

    6.6 Anbringen des optionalen Anschlusskabels für IPCA32500 und IPCA72500 Über die optionalen Anschlusskabel TVAC40720 und TVAC40730 werden die passenden Domekameras um folgende Schnittstellen erweitert: TVAC40720 TVAC40730 Passend für IPCA32500 IPCA72500 Audioeingang, 3.5mm √ √ Klinkenstecker Audioausgang, 3.5mm √ √ Klinkenstecker √...

  • Seite 24: Status-Anzeigen

    6.8 Status-Anzeigen Anzeige LED Funktion LED zur Anzeige der Bei dauerhaft aktiver LED ist die Versorgungsspannung korrekt Versorgungsspannung (grün) und vorhanden. Status LED (blau) a) LED blinkt 1/s -> Kamera startet, Bootvorgang b) LED deaktiv (LED zur Anzeige der Versorgungsspannung ist dauerhaft aktiv) ->...

  • Seite 25: Wiederherstellen Der Werkseinstellungen (Reset)

    60 Sekunden gedrückt. 6.12 Wechsel der Domekuppel IPCA32500 / IPCA72500 Bei Bedarf ist eine getönte Kuppel für die genannten IP Dome-Kameras verfügbar (ABUS Artikelnummer TVAC31065). Gehen Sie für die Installation der Kuppel wie folgt vor: 1. Entfernen Sie die Kuppel der Domekamera durch Lösen der 4 Fixierschrauben (Kuppel mit Kuppelring).

  • Seite 26: Wechsel Der Microsd Karte (Nur Ipca32500, Ipca72500)

    6.13 Wechsel der microSD Karte (nur IPCA32500, IPCA72500) Das Wechseln der micro SD Karte muss im ausgeschalteten Zustand erfolgen! Nach Lösen und Abnehmen der Domekuppel ist im Innenbereich die bereits vorinstallierte microSD Karte sichtbar. Diese Karte kann gegen eine Karte mit andere Kapazität ausgetauscht werden.

  • Seite 27: Erstinbetriebnahme

    7. Erstinbetriebnahme 7.1 Verwendung des ABUS IP Installers zur Kamerasuche Installieren und starten Sie den ABUS IP Installer von der beiliegenden Software-CD (alternativ über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar). Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse.

  • Seite 28: Zugriff Auf Die Netzwerkkamera Über Web-Browser

    7.2 Zugriff auf die Netzwerkkamera über Web-Browser Geben Sie die IP Adresse der Kamera in die Adressleiste des Browsers ein (beim Internet- Explorer muss bei geändertem http Port zusätzlich „http://“ vor der IP Adresse eingegeben werden. 7.2.1 Generelle Hinweise zur Verwendung der Einstellungsseiten Funktionselement Beschreibeung Vorgenommene Einstellungen auf der Seite speichern.

  • Seite 29: Startseite (Login-Seite)

    7.4 Startseite (Login-Seite) Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite in der Sprache der Spracheinstellung für den Internet-Explorer (Windows Einstellung). Das jeweilige Benutzerkonto (installer, master oder user) kann in der Sprache individuell eingestellt werden.

  • Seite 30: Benutzerkonten Und Passwörter

    7.5 Benutzerkonten und Passwörter Übersicht der Benutzertypen mit den Bezeichnungen des Benutzernamens, der Standard- Passwörter und der entsprechenden Privilegien: Benutzertyp Benutzername Standard-Passwort Privilegien  installer installer installer Videoansicht über Web-Browser  Sofortbild <veränderbar durch <veränderbar durch installer>  Lokale Videoaufnahme auf PC installer>...

  • Seite 31: Benutzermenü „User

    8. Benutzermenü „User“ Schaltfläche / Anzeige am Bildschirm Funktion Informationsleiste Liveanzeige Hilfeseite Benutzer abmelden Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostreams im JPEG Format. Das Bild wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Bilder...
  • Seite 32 Videofunktion Diese Funktion speichert ein Video des aktuellen Videostreams im AVI- Format. Das Video wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Videos Schaltausgang aktivieren Über diese Schaltfläche kann der Schaltausgang manuell aktiviert oder deaktviert werden (z. B. Türöffnerfunktion). Mikrofon Stummschaltung (falls vorhanden) Über diese Schaltfläche kann der (optionale) Audio-Eingange deaktiviert werden.

  • Seite 33: Ansicht Und Konfigurationsmenü Benutzer "Master

    9. Ansicht und Konfigurationsmenü Benutzer “master” (Beispielbild) Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostreams im JPEG Format. Das Bild wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Bilder Videofunktion Diese Funktion speichert ein Video des aktuellen Videostreams im AVI- Format.
  • Seite 34 Mikrofon Stummschaltung (falls vorhanden) Über diese Schaltfläche kann der (optionale) Audio-Eingang deaktiviert werden. Lautsprecher Stummschaltung (falls vorhanden) Über diese Schaltfläche kann der Lautsprecher des (optionalen) Audio- Ausganges deaktiviert werden. Vollbildmodus Umschaltung des Videobildes am Monitor in den Vollbildmodus (Doppelklick in das Videobild ist ebenfalls möglich). Der Vollbildmodus kann durch erneuten Doppelklick ins Videobild oder durch Drücken der ESC-Taste verlassen werden.

  • Seite 35: Installer Zugang Deaktivieren/Aktivieren

    9.1. Installer Zugang deaktivieren/aktivieren (Beispielbild) Benutzer “installer” blockieren: Bei Setzen des Auswahlhakens wird der Zugang des Benutzers „Installer“ gesperrt. Nur der Benutzer “master” kann diesen Zugang wieder entsperren. Für den Fall, dass der Benutzer “master” seine Zugangsdaten vergessen hat, ist es möglich, über die Taste „PW RESET“...

  • Seite 36: Aufnahmen Aus Internem Speicher Anzeigen/Herunterladen

    9.2 Aufnahmen aus internem Speicher anzeigen/herunterladen (Beispielbild) Dateiliste: Alle durch die Kamera aufgezeichneten Videodaten bei Netzwerkausfall werden hier angezeigt. Die Dateigröße beträgt jeweils max. 150 MByte. Falls die Dateigröße aufgrund der Dauer der Aufzeichnung überschritten wird, so wird eine neue Datei angelegt. Der Dateiname repräsentiert dabei den Startzeitpunkt der Aufnahme.

  • Seite 37: Ansicht Und Konfigurationsmenüs Benutzer "Installer

    10. Ansicht und Konfigurationsmenüs Benutzer “installer” 10.1 Live-Ansicht Die Anzeige der Live-Ansicht des Benutzer installers ist ähnlich die des Benutzer master. Der Benutzer installer hat jedoch erweiterte Einstellungsmöglichkeiten wie den Einrichtungsassistenten oder die erweiterte Konfiguration. (Beispielbild: IPCAXXXXX) Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion...
  • Seite 38 (Doppelklick in das Videobild ist ebenfalls möglich). Der Vollbildmodus kann durch erneuten Doppelklick ins Videobild oder durch Drücken der ESC-Taste verlassen werden. Zoom- / Fokuseinstellung (nur verfügbar bei IPCA22500, IPCA32500, IPCA62500, IPCA62505, IPCA72500) Statusanzeige Schalteingang Dieses Symbol zeigt den Aktivitätsstatus des Schalteingangs an.

  • Seite 39: Infoseite

    10.2 Infoseite Die Info-Seite zeigt generelle Informationen über die Kamera an, z.B. installierte Firmware- Version oder MAC Adresse der Kamera. Im oberen linken Bereich wird der generelle Zustand des Systems über ein Symbol dargestellt. System in Ordnung Alle Parameter wie Systemtemperatur und Prozessorauslastung sind in Ordnung.

  • Seite 40: Einstellungsassistent

    Systemzeit: Aktuell eingestelltes Datum/Uhrzeit MAC Adresse: MAC Adresse der Kamera (Hardwareadresse der Netzwerkschnittstelle) Eingeloggte Benutzer: Aktuell angemeldete Benutzer Speicherverwendung: Zustand des internen Speichers Datendurchsatz: Summe von Video- und Audiobitrate über die Netzwerkschnittstelle (ausgehend) CPU Auslastung: Anzeige der Prozessorauslastung der Kamera 10.3 Einstellungsassistent Der Einstellungsassistent navigiert Sie durch die wichtigsten Menüpunkte der Kamera.

  • Seite 41: Tagprofil

    Rauschunterdrückung für dynamische Bilder Farbbild: siehe Punkt „Tagprofil“ IR LEDs aus: Diese Funktion ist nur für die Modelle IPCA22500, IPCA32500, IPCA62500, IPCA62505 und IPCA72500 verfügbar. Diese Funktion hilft, falls die eingebauten IR LEDs unerwünschte Reflektionen im Videobild hervorrufen (z.B. Kamerainstallation hinter Fensterscheibe...

  • Seite 42: Privatzonenmaskierung

    Der eingestellte Zeitbereich stellt den Tagbereich dar. Außerhalb dieses Bereiches wird der Nachtmodus angewendet. Tag: Die Kamera bleibt dauerhaft im Tagmodus. Im Tagmodus ist der Infrarot-Schwenkfilter (ICR) dauerhaft vor dem Objektiv. Der Bildaufnehmer kann somit kein Infrarot-Licht aufnehmen. Nacht: Die Kamera bleibt dauerhaft im Nachtmodus. Der Infrarot- Schwenkfilter ist dauerhaft vom Objektiv entfernt.
  • Seite 43 (Beispielbild) In den Video Stream Einstellungen legen Sie Einstellungen für den Videostream 1, 2 oder 3 fest. Für ABUS Produkte werden die Streams wie folgt verwendet: Stream 1: Aufnahme-/Browser-Stream Stream 2: App-/Mehrfachansicht-Stream Stream 3: Stream für Netzwerkausfallaufzeichnung TV Ausgang Aktivieren oder deaktivieren des Analogen Videoausgangs...

  • Seite 44: Netzausfallaufzeichnung

    10.4.1.7 Netzausfallaufzeichnung HINWEIS: Diese Funktion ist ab Werk deaktiviert und muss für die Verwendung aktiviert und konfiguriert werden! Durch diese Funktion ist es möglich, bei Ausfall des IP Netzwerkes Videodaten auf den internen Kameraspeicher zu schreiben. Trotz Netzwerkverbindungsverlustes zum Aufzeichnungsgerät stehen die Videodaten für diesen Zeitraum in der Kamera zur Verfügung.

  • Seite 45: Netzwerk

    Wählen Sie einen Serviceanbieter für den DDNS Service aus. Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter Kennwort: Kennwort des Kontos beim DDNS-Serviceanbieter Hostname: Registrierter Hostname beim DDNS-Serviceanbieter Nähere Informationen zum Thema „ABUS SERVER“ finden Sie auf der Hilfeseite unter folgender Adresse: https://www.abus-server.com/faq.html...

  • Seite 46: Https

    10.4.2.4 HTTPS HTTPS aktivieren: Das Setzen des Auswahlhakens aktiviert die HTTPS-Funktion (festes, selbstsigniertes Zertifikat). Die HTTP Schnittstelle ist weithin aktiv. Das selbstsignierte Zertifikat kann über den Punkt „Zertifikat erstellen“ selbst definiert werden. HTTPS Port: Der Standard-Port für die HTTPS Übertragung lautet 443. Befinden sich mehrere IP Kameras in einem Subnetz, so sollte jede Kamera einen eignen, einmalig auftetenden HTTPS-Port erhalten.

  • Seite 47: Datum / Uhrzeit

    Aktuelle Firmware: Anzeige der aktuell installierten Firmwareversion Firmware Online Check: Diese Funktion prüft, ob auf der ABUS Internetseite eine neue Firmware vorhanden ist. Ist dies der Fall, so bietet die Kamera die Firmware zum Download auf den PC an (Download Link). Die Firmware muss dann manuell über die...

  • Seite 48: Log-Datei

    Firmware-Update: Eine aktuellere Firmware der Kamera kann hier installiert werden. Informationen zur Firmware finden Sie auf der ABUS Internetseite (www.abus.com). Neustart: Manueller Neustart der Kamera Pixel-Korrektur Falls speziell im Nachtmodus einzelne helle Punkte im Videobildangezeigt werden, so können diese über die Funktion Pixel Compensation korrigiert werden.

  • Seite 49: Alarm Manager

    Löschen Markieren Sie eine Bewegungsmaske in der Liste und drücken Sie auf diese Schaltfläche, um die Maske zu löschen. 10.4.7 Alarm Manager Alarm Manager: Im Alarm-Manager können Regeln für eine Ereignisbehandlung erstellt werden, z. B. das Schalten eines Schaltausganges der Kamera bei Bewegungserkennung.

  • Seite 50: Audio

    Daten senden: Mit Zustimmung des Benutzers “installer” können die Einstellungsdaten der Kameras sowie die Log-Datei der Kamera an den ABUS Support verschickt werden. Dies geschieht in Abhängkeit von der Einstellung des Servicelandes zuvor. Service-Benutzer: Im Servicefall kann über diese Funktion ein Benutzername und Passwort erstellt werden.

  • Seite 51: Wartung Und Reinigung

    Wartung und Reinigung 11.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...

  • Seite 52: Technische Daten

    Technische Daten Die technischen Daten der einzelnen Kameras sind unter www.abus.com über die Produktsuche verfügbar.
  • Seite 53 IPCA22500 / IPCA32500 / IPCA52000 / IPCA62500 / IPCA62505 / IPCA72500 Version 06/2017 English translation of the original German user manual. Retain for future reference.
  • Seite 54 Introduction Dear customer, Thank you for purchasing this product. IPCA22500 This device complies with the requirements of the following EU directives: the EMC Directive 2014/30/EU and the RoHS Directive 2011/65/EU. The full EU Declaration of Conformity text can be found at: www.abus.com/product/IPCA22500...
  • Seite 55 This user manual has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
  • Seite 56 Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. In the event of material or personal damage caused by improper operation or non- compliance with the safety information, we cannot be held liable.
  • Seite 57 RESET   6.12  ............................. 73   HANGING THE DOME   6.13 IPCA32500, IPCA72500) .................. 74   XCHANGE OF MICRO  CARD  ONLY        INITIAL START‐UP  ............................ 75   ABUS  ..................... 75   SING THE      NSTALLER FOR CAMERA SEARCH    ..................... 76   CCESSING THE NETWORK CAMERA USING A WEB BROWSER   7.2.1  .................... 76   ENERAL INSTRUCTIONS FOR USING THE SETTINGS PAGES    ............................ 76  ...
  • Seite 58   10.4.2.4 HTTPS ................................ 95     10.4.2.5 SMTP/E  .............................. 95   MAIL   10.4.3  .............................. 95   VERLAY TEXT   10.4.4  ................................ 95   TIME   10.4.5  ................................ 96   YSTEM   10.4.5.1  ................................ 96   ENERAL   10.4.5.2   ............................ 96   IRMWARE ESET   10.4.5.3  ................................. 97  ...

  • Seite 59: Intended Use

    √ √ (without pin) Hexagonal socket key √ √ (with pin) Reset tool √ √ √ √ √ Software CD (ABUS, IP installer, VMS √ √ √ √ √ Express) Clamp for cable √ √ attachment Cable gland M25 √...

  • Seite 60: Features And Functions

    Full HD 1080p resolution: 1920 x 1080 @ 25 fps  Sony Xarina DSP and Sony Exmore image sensor  Tamron Motor Vario lens 3–9 mm (IPCA22500, IPCA32500, IPCA62500, IPCA72500) or 9–22 mm (IPCA62505)  16 GB internal memory for recording in the event of a power failure ...

  • Seite 61: Device Description

    5. Device description Overview – Model numbers Model number IPCA22500 IPCA32500 IPCA52000 IPCA62505 IPCA72500 Resolution 1080p 1080p 1080p 1080p 1080p DWDR/WDR WDR, WDR, WDR, WDR, WDR, 120 dB 120 dB 120 dB 120 dB 120 dB 2D DNR/3D DNR √...

  • Seite 62: Overview Of Connections

    Overview of connections, control elements, front/back IPCA22500...
  • Seite 63 IPCA32500...
  • Seite 64 IPCA52000...
  • Seite 65 IPCA6250X...
  • Seite 66 TVIP92700...

  • Seite 68: Installation

    Laying the cables You must pay attention to the following instructions when laying the cables: IPCA22500 A break-out panel for feeding the cable is located on the base plate for laying the cables at the side. Use pliers to remove the break-out panel. Use a file to smooth out the edges of the break- out panel.

  • Seite 69: Power Supply

    IPCA72500 For this type of camera, the cable is intended to be laid at the side or concealed. There are openings at the side and on the base for this. The unused opening is sealed using a blind plug. For installation the supplied cable gland must be used (for the side and base) in accordance with protection class IP66.

  • Seite 70: Attaching The Network Cable

    IPCAXXXX. 6.6 Zoom and focus settings IPCA22500 / IPCA32500 / IPCA62500 / IPCA62505 / IPCA72500 The cameras have a built-in Motor Vario zoom lens. It is possible to change the zoom factor or adapt the focus via the camera's web interface ("installer" access).

  • Seite 71: Attaching The Optional Connecting Cable For

    6.7 Attaching the optional connecting cable for IPCA32500 and IPCA72500 Using the optional connecting cables TVAC40720 and TVAC40730, suitable dome cameras can gain the following additional interfaces: TVAC40720 TVAC40730 Suitable for IPCA32500 IPCA72500 Audio input, 3.5 mm stereo √ √ plug Audio output, 3.5 mm stereo...

  • Seite 72: Status Indicators

    6.9 Status indicators Display LED Function LED to display supply voltage If the LED is active and uninterrupted, the supply voltage is (green) correct and available. Status LED (blue) a) LED flashes 1/s -> Camera is starting up, booting process b) LED deactivated (LED displaying supply voltage is permanently active) ->...

  • Seite 73: Restoring Factory Settings

    Ethernet) and hold down the "Reset" button for a further 60 seconds. 6.12 Changing the dome IPCA32500 / IPCA72500 If required, there is a tinted dome available for the IP dome cameras specified (ABUS item number TVAC31065). The dome is installed as follows: 1.

  • Seite 74: Exchange Of Micro Sd Card

    6.13 Exchange of microSD card (only IPCA32500, IPCA72500) The exchange of the built in microSD card must be done in disconnected condition. After loosening and removing the dome head, the pre-installed microSD card can be seen inside the housing. This card can be exchanged for a card with a different capacity. To remove, gently press the micro SD card, this will release the card from the socket.

  • Seite 75: Initial Start-Up

    7. Initial start-up 7.1 Using the ABUS IP Installer for camera search Install and start up the ABUS IP Installer using the enclosed software CD (or alternatively using the ABUS website www.abus.com, available for each respective product). The IP camera should now appear in the selection list without the relevant IP address for the target network, where appropriate.

  • Seite 76: Accessing The Network Camera Using A Web Browser

    7.2 Accessing the network camera using a web browser Enter the camera IP address into the address bar in the browser (if a different HTTP Port is used in Internet Explorer you must also enter "http://“ before the IP address.) 7.2.1 General instructions for using the settings pages Functional element Description...

  • Seite 77: Homepage (Login Page)

    7.4 Homepage (login page) After entering the IP address in the browser's address bar and opening up the page, the home page will appear in the language set in the Internet Explorer options (Windows setting). Each respective user account (installer, master or user) can set their language individually. For example, the settings pages can be set to English for the "installer"...

  • Seite 78: User Accounts And Passwords

    7.5 User accounts and passwords Overview of the types of user with the username descriptions, the default passwords and corresponding privileges. User types Username Default password Privileges  Installer installer installer Video display on web browser  Instant image  Local video recording on PC <can be modified by <can be modified by installer>...

  • Seite 79: User Menu "User

    8. User menu "user" Button/display on screen Function Information bar Live display Help page Log out as user Button/display Function on screen Instant image function This function saves an instant image from the current video stream in JPEG format. The picture is stored in the following folder: C:/Users/<username>/Own images Video function This function saves a video from the current video stream in AVI format.
  • Seite 80 C:/Users/<username>/Own users Activate switching output This button can be used to manually activate or deactivate the switching output (e.g. door opener function). Muting the microphone (if available) This button can be used to deactivate the microphone in the optional audio input. Muting the speaker (if available) This button can be used to deactivate the speaker in the optional audio output.

  • Seite 81: View And Configuration Menu User "Master

    9. View and configuration menu user "master" (Example image) Button/display Function on screen Instant image function This function saves an instant image from the current video stream in JPEG format. The picture is stored in the following folder: C:/Users/<username>/User images Video function This function saves a video from the current video stream in AVI format.
  • Seite 82 Muting the microphone (if available) This button can be used to deactivate the microphone in the optional audio input. Muting the speaker (if available) This button can be used to deactivate the speaker in the optional audio output. Full screen mode Switching the video picture on the monitor to full screen mode (you can also do this by double clicking within the video frame).

  • Seite 83: Deactivate/Activate Installer Access

    9.1 Deactivate/activate installer access Block user "installer": ticking the box will block access for the user "installer". Only the "master" user can unblock access again. If the "master" user has forgotten their login information, it is possible to perform a factory reset for the "master"...

  • Seite 84: Displaying/Downloading Video From The Internal Memory

    9.2 Displaying/downloading video from the internal memory File list: all the video data recorded by the camera during a network failure is displayed here. The maximum file size is 150 MB. If the file size is exceeded due to the length of recording, a new file is opened.

  • Seite 85: View And Configuration Menus User "Installer

    10. View and configuration menus user "installer" 10.1 Live view The live view display for the installer user is similar to that of the master user. However, the installer user has extended options for settings such as the set up wizard or extended configuration.
  • Seite 86 You can exit full screen mode by double clicking within the video frame again or pressing the ESC button. Zoom/focus setting (only available with IPCA22500, IPCA32500, IPCA62500, IPCA62505, IPCA72500) Status display switching input This symbol displays the activation status of the switching input.

  • Seite 87: Info Page

    10.2 Info page The info page displays general information about the camera, e.g. installed firmware version or MAC address of the camera. In the area to the upper left, the general status of the system is represented by a symbol. System is running correctly All parameters such as system temperature and processor usage are fine.

  • Seite 88: Setup Wizard

    IP address: display of the IP address currently set System time: current date/time set: MAC address: MAC address of the camera (hardware address of the network interface) Logged on user: user currently logged on Memory usage: internal memory status Data throughput: total video and audio bit rate over the network interface (outgoing) CPU usage: display of the processor usage of the camera.

  • Seite 89: Day Profile

    Colour image: see option "Day profile" IR LEDs off: this function is only available for models IPCA22500, IPCA32500, IPCA62500, IPCA62505 and IPCA72500. This function helps if the built-in IR LEDs are causing undesired reflections in the video picture (e.g. camera installation behind window panes or too close to objects) Checkbox ticked: IR LEDs are deactivated in night mode Checkbox not ticked: IR LEDs are activated in night mode.

  • Seite 90: Privacy Masking

    The time range set represents the day time range. Outside of these times, night mode is used. Day: the camera stays in day mode permanently. In day mode the infrared cut filter (ICR) is constantly in front of the lens. This means that the image sensor can't pick up any infrared light.

  • Seite 91: Video Stream Settings

    10.4.1.6 Video stream settings In the video stream setting there are settings for the video stream 1, 2 or 3. Stream 1 (record/browser stream) Stream 2 (app-/multi screen view stream) Stream 3 (network loss stream) TV output: Enable or disable of the analog video output on the camera Video codec: Select the type of video coding from the drop-down menu.

  • Seite 92: Network Loss Recording

    Bit rate / Video quality: Select the maximum bit rate (h.264) or video quality (MJPEG) from the drop-down menu. The recommended settings for h.264 are 4 mbit/s at 1080p and 2 mbit/s at 720p. Setting the size of the I-frame image. Higher values (eg +12) result in better image quality, however, there may be restrictions on playback, since the decoding is more complex and takes longer.
  • Seite 93 Ping IP address: IP address or domain address that is tested for existence in the network (this could be the NVR, for example) Interval: interval for the test. The ping interval determines when recording starts after the unsuccessful ping. The smaller the interval, the earlier the recording is able to begin (but this does require a good network infrastructure).

  • Seite 94: Network

    DDNS service provider Password: account password with the DDNS service provider Host name: registered host name with the DDNS service provider Further information on the "ABUS SERVER" can be found on the help page at the following address: https://www.abus-server.com/faq.html...

  • Seite 95: Https

    10.4.2.4 HTTPS Activate HTTPS: ticking the checkbox activates the HTTPS function (fixed, self-signed certificate). The HTTP interface is largely active. HTTPS port: the default port for HTTPS transmission is 443. If several IP cameras are located on one subnet, each camera should have its own unique HTTPS port.

  • Seite 96: System

    Firmware online check: this function checks whether a new firmware version is available on the ABUS website. If there is, the camera offers to download the firmware on to the PC (download link). Then the firmware must be manually installed using the firmware update function.

  • Seite 97: Log File

    10.4.5.3 Log file Log file: data relevant to the system is recorded in the log file. This can help with troubleshooting, for example. Export: exporting the log file into another file 10.4.6 Motion detection List of ranges: displays all the ranges of movement set Display all: tick the checkbox to display a preview of all ranges at the same time.

  • Seite 98: Audio

    line can be assigned. It is also possible to select a certain number of pre- and post-alarm images. Add: adds a new event rule Edit: edits an event rule Delete: deletes an event rule The following triggers for events are available: Switching input: All cameras in this series have a switching input (an optional cable in dome cameras).

  • Seite 99: Service

    In Germany the standard network frequency is 50 Hz. Send data: with approval from the "installer" user, the camera settings data and log file can be sent to ABUS Support. This is dependent on the previous setting in your country of service. Service user: if service is required, this function can create a username and password.

  • Seite 100: Maintenance And Cleaning

    Maintenance and cleaning 11.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it seems that it may no longer be possible to operate the device safely, stop using the product and secure it to prevent unintentional use. It is likely that safe operation is no longer possible in the event that: ...

  • Seite 101: Technical Data

    Technical data Technical data of all cameras of this series are available under www.abus.com over the product search function.
  • Seite 102 IPCA22500 / IPCA32500 / IPCA52000 / IPCA62500 / IPCA62505 / IPCA72500 Version 06/2017 Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.
  • Seite 103 Introduction Chère cliente, cher client, Nous vous remercions d’avoir choisi ce produit. IPCA22500 l'appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : www.abus.com/product/IPCA22500...
  • Seite 104 La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.
  • Seite 105 Consignes de sécurité importantes En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les conséquences éventuelles ! Nous déclinons toute responsabilité pour les dommages matériels et / ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité.
  • Seite 106 ETABLISSEMENT DE LA CONFIGURATION PAR DEFAUT REINITIALISATION 6.12 R ................ 123 EMPLACEMENT DE LA COUPOLE DU DOME PREMIERE MISE EN SERVICE ..................124 7.1 U ABUS ......124 TILISATION DE L INSTALLATEUR POUR LA RECHERCHE DE CAMERA 7.2 A ............. 125...
  • Seite 107 10.4.2.2 P ........................143 ORTS 10.4.2.3 DDNS ........................143 10.4.2.4 HTTPS ........................144 10.4.2.5 SMTP / ......................144 EMAIL 10.4.3 S ..................... 144 UPERPOSITION DU TEXTE 10.4.4 D ........................ 145 HEURE 10.4.5 S ........................145 YSTEME 10.4.5.1 G ......................145 ENERALITES 10.4.5.2 M ..............

  • Seite 108: Utilisation Conforme Aux Prescriptions

    Sachet de produit de √ dessiccation Rondelle de caoutchouc √ √ (préinstallée) pour l'installation (séparément) Le manuel d'utilisateur dans la langue du pays est disponible sous forme de document PDF sur Internet, sur le site www.abus.com, via la recherche de produit.

  • Seite 109: Caracteristiques Et Fonctions

    4. Caractéristiques et fonctions  Résolution Full HD 1080p : 1 920 x 1 080 à 25 ips  Enregistreur d’images Sony Xarina DSP et Sony Exmore  Objectif à focale variable Tamron motorisé 3,0 - 9,0 mm (seulement TVIP92100, TVIP92300, TVIP92610 et TVIP92700) ou 9,0 –...

  • Seite 110: Description De L'appareil

    5. Description de l’appareil Vue d’ensemble – Numéro de type Numéro du modèle IPCA22500 IPCA32500 IPCA52000 IPCA62505 IPCA72500 Résolution 1 080p 1 080p 1 080p 1 080p 1 080p DWDR / WDR WDR, WDR, WDR, WDR, WDR, 120 dB 120 dB...
  • Seite 111 Vue d'ensemble des raccordements, élément de commande, face avant et arrière IPCA22500...
  • Seite 113 IPCA32500...
  • Seite 114 IPCA52000...
  • Seite 115 IPCA6250X...
  • Seite 116 IPCA72500...

  • Seite 118: Montage

    Pose des câbles Les consignes suivantes doivent être prises en compte lors de la pose des câbles : IPCA22500 Pour le câblage latéral, un orifice permettant de faire passer le câble a été prévu sur la plaque de fond. Utilisez une pince pour défoncer l'orifice. Utilisez ensuite une lime pour arrondir les bords de l'orifice.

  • Seite 119: Alimentation Electrique

    IPCA72500 Pour ce type de caméra, un passage de câble latéral ou masqué est prévu. Pour ceci, il existe des orifices sur le côté ou le fond. L'ouverture non utilisée est fermée par un bouchon aveugle. Pour l'installation en fonction de l'indice de protection IP66, la visserie pour câble livrée doit être utilisée (pour le côté...

  • Seite 120: Mise En Place Du Cable Reseau

    IP correspondante IPCAXXXX. 6.6 Réglage du zoom et de la mise au point IPCA22500 / IPCA32500 / IPCA62500 / IPCA62505 / IPCA72500 Les caméras disposent d'un objectif à zoom à focale variable motorisé intégré. Une modification du facteur de zoom tout comme une adaptation de la configuration de la mise au point sont possibles via l'interface web de la caméra (accès «...

  • Seite 121: Mise En Place Du Cable De Raccord Optionnel Pour La

    6.7 Mise en place du câble de raccord optionnel pour la TVIP9X300 et la TVIP9X700 Les câbles optimaux TVAC40700, TVAC40710, TVAC40720 et TVAC40730 permettent d'étendre les caméras dômes correspondantes aux interfaces suivantes : TVAC40720 TVAC40730 Adapté pour IPCA32500 IPCA72500 Entrée audio, fiche jack √...

  • Seite 122: Affichages Des Etats

    6.9 Affichages des états Affichage LED Fonction LED d'affichage de la tension Lorsque la LED est activée en permanence, cela signifie que la d'alimentation (vert) tension d'alimentation est correcte et disponible. LED d'état (bleue) a) La LED clignote 1 fois par seconde ->...

  • Seite 123: Remplacement De La Coupole Du Dome

    IPCA32500 / IPCA72500 En cas de besoin, une coupole teintée est disponible pour les caméras dômes IP (référence ABUS TVAC31065). Pour l'installation de la coupole, procédez comme suit : 1. retirez la coupole de la caméra dôme en desserrant les 4 vis de fixation (coupole avec anneau).

  • Seite 124: Premiere Mise En Service

    IP adaptée au réseau cible. Les réglages d'IP de la caméra peuvent être modifiés via l'installateur Le réglage de langue de la caméra peut être modifié via l'installateur ABUS IP. Ceci provoque la modification simultanée des réglages de langue pour les utilisateurs maître et installateur (pour obtenir des explications à...

  • Seite 125: Accès À La Caméra Réseau Via Navigateur Internet

    7.2 Accès à la caméra réseau via navigateur Internet Indiquez l'adresse IP de la caméra dans la barre d'adresses de l'explorateur (dans le cas d'Internet Explorer, il faut en outre saisir, si le port http a été modifié, la mention « http:// »...

  • Seite 126: Page De Demarrage

    7.4 Page de démarrage (page de connexion) Après la saisie de l'adresse IP dans la ligne correspondante de l'explorateur et l'ouverture de la page, la page de démarrage apparaît dans la langue paramétrée dans l'explorateur Internet (réglage Windows). Le compte d'utilisateur (installateur, maître ou utilisateur) peut être réglé individuellement avec la langue correspondante.

  • Seite 127: Comptes D'utilisateur Et Mots De Passe

    7.5 Comptes d'utilisateur et mots de passe Aperçu des types d'utilisateurs avec les désignations des noms d'utilisateur, des mots de passe par défaut et des privilèges correspondants : Type Nom d'utilisateur Mot de passe par Privilèges d'utilisateur défaut installer installer installer ...
  • Seite 128 d'enregistrements provenant de la mémoire interne (après une panne réseau)  Vue de la vidéo via user (utilisateur) <attribué par le <attribué par le installer> installer> l'explorateur Web  Image immédiate  Enregistrement local de la vidéo sur ordinateur  Commande du microphone / du haut-parleur (en option) ...

  • Seite 129: Menu D ' Utilisateur « U

    Menu d'utilisateur « Utilisateur » Bouton / affichage à l'écran Fonction Barre d'informations Affichage en direct Page d'aide Déconnexion de l'utilisateur Bouton / affichage à Fonction l'écran Fonction d'image immédiate Cette fonction enregistre une image immédiate du flux vidéo actuel au format JPEG.
  • Seite 130 C:/Utilisateur/<Utilisateur>/Vidéos personnelles Sortie de commutation Ce bouton permet d'activer ou de désactiver manuellement la sortie de commutation (par exemple, la fonction d'ouverture de porte). Microphone muet (si disponible) Ce bouton permet de désactiver celui de l'entrée audio en option Haut-parleur muet (si disponible) Ce bouton permet de désactiver le haut-parleur de l'entrée audio en option Mode plein écran...

  • Seite 131: Menu De Visualisation Et De Configuration De L'utilisateur « Maitre

    8. Menu de visualisation et de configuration de l'utilisateur « maître » Bouton / affichage à Fonction l'écran Fonction d'image immédiate Cette fonction enregistre une image immédiate du flux vidéo actuel au format JPEG. L'image est placée dans le dossier suivant : C:/Utilisateur/<Utilisateur>/Images personnelles Fonction vidéo Cette fonction enregistre une vidéo du flux vidéo actuel au format AVI.
  • Seite 132 Haut-parleur muet (si disponible) Ce bouton permet de désactiver le haut-parleur de l'entrée audio en option Mode plein écran Passage de l'image vidéo du moniteur en mode plein écran (également possible par double-clic dans l'image). Le mode du plein écran peut être quitté...
  • Seite 133 9.1 Activation / désactivation de l'accès de l'installateur Bloquer l'utilisateur « installateur » : en cochant cette case, l'accès de l'utilisateur « installateur » est bloqué. Seul l'utilisateur « maître » peut bloquer à nouveau cet accès. Dans le cas où l'utilisateur « maître » a oublié ses données d'accès, il est possible de réinitialiser les données d'accès de l'utilisateur «...
  • Seite 134 9.2 Affichage / déchargement d'enregistrements de la mémoire interne Liste de fichiers : Toutes les données vidéo enregistrées par la caméra sont affichées ici en cas de panne réseau. La taille du fichier est toujours inférieure à 150 Mo. En cas de dépassement à...

  • Seite 135: Menu De Visualisation Et De Configuration De L'utilisateur « Installateur

    9. Menu de visualisation et de configuration de l'utilisateur « installateur » 10.1 Visualisation en direct L'affichage de la visualisation en direct de l'utilisateur « installateur » est similaire à celle de l'utilisateur « maître ». Cet utilisateur possède toutefois des possibilités plus étendues de réglage comme l'assistant de mise en place ou la configuration étendue.
  • Seite 136 Echap. Réglage du zoom / de la mise au point (disponible uniquement pour la IPCA22500, IPCA32500, IPCA62500, IPCA62505, IPCA72500) Affichage de l'état de l'entrée de commutation Ce symbole montre l'état de l'activité de l'entrée de commutation.

  • Seite 137: Page D'informations

    10.2 Page d'informations La page d'informations montre des informations générales via la caméra, par exemple la version du micrologiciel ou l'adresse MAC de la caméra. Dans la zone supérieure gauche, l'état général du système est représenté par un symbole. Système fonctionnant correctement Tous les paramètres comme la température du système et la charge du processeur sont corrects.

  • Seite 138: Assistant De Parametrage

    Adresse IP : affichage de l'adresse IP actuellement réglée Heure système : date / heure actuellement réglée Adresse MAC : adresse MAC de la caméra (adresse du matériel de l'interface réseau) Utilisateur connecté : utilisateur actuellement annoncé Utilisation de la mémoire : état de la mémoire interne Débit de données : somme du taux de bit vidéo et audio via l'interface du réseau (en sortie)

  • Seite 139: Profil Nocturne

    Image couleur : si cette fonction est activée, une image en couleurs sera prise en mode diurne. Si elle est décochée, l'affichage se fera en noir et blanc. Cette fonction est active par défaut. 10.4.1.3 Profil nocturne Pour le profil nocturne, les options de réglage sont pratiquement identiques à celles du profil diurne.

  • Seite 140: Masquage Des Zones Privees

    10.4.1.5 Masquage des zones privées Jusqu'à 3 zones privées peuvent être marquées dans l'image vidéo. Les zones sont automatiquement nommées P1, P2 et P3. Dans l'image vidéo réelle, ces zones sont représentées avec une signalisation en noir. Liste de zones : liste de toutes les zones réglées Ajouter : en appuyant sur ce bouton, vous procédez à...
  • Seite 141 Images par seconde : les taux de répétition d'images sont disponibles pour le flux vidéo : 30, 25, 15, 10, 5, 2 Débit en bit : les taux de bit vidéo sont disponibles pour le flux vidéo. Un taux plus élevé de bit vidéo permet d'obtenir une meilleure qualité...

  • Seite 142: Enregistrement En Cas De Panne Reseau

    10.4.1.7 Enregistrement en cas de panne réseau Cette fonction permet, en cas de panne du réseau IP, d'écrire des données vidéo sur la mémoire interne de la caméra. Malgré la perte de connexion au réseau de l'enregistreur, les données vidéo restent disponibles pendant cette période dans la caméra. Comme la fonction contrôle l'existence d'une adresse IP définie ou d'une adresse de domaine dans le réseau, elle peut également être considérée comme un «...

  • Seite 143: Reseau

    10.4.2 Réseau 10.4.2.1 Paramétrage IPv4 DHCP : l'adresse IP, le masque de sous-réseau, la passerelle (routeur standard) et l'adresse du serveur DNS sont fournis automatiquement par un serveur DHCP. Un serveur DHCP doit pour cela être activé au sein du réseau. Les champs de cette page sont désactivés dans ce mode et servent de champs d'information pour les données déterminées.

  • Seite 144: Https

    Pour plus d'informations au sujet du « SERVEUR ABUS », veuillez vous rendre à la page suivante : https://www.abus-server.com/faq.html 10.4.2.4 HTTPS Activer HTTPS : en cochant cette case, vous pouvez activer la fonction HTTPS (certificat fixe, à signature autonome). L'interface HTTP continue à être active.

  • Seite 145: Systeme

    Texte : attribution du texte. 16 caractères maximum sont disponibles. Les caractères suivants sont autorisés : A-Z, a-z, 0-9 10.4.4 Date / heure Date et heure actuelles : vous pourrez voir ici les paramètres actuels de la date et de l'heure.

  • Seite 146: Micrologiciel / Nouveau Demarrage

    Vérification en ligne du micrologiciel : cette fonction contrôle si un nouveau micrologiciel est disponible sur la page Internet d'ABUS. Dans ce cas, la caméra en propose le téléchargement sur le PC (lien de téléchargement). Le micrologiciel doit alors être installé...

  • Seite 147: Audio

    Programmation : définition de la période d'activité de la règle (par pas de demie- heure). Si une zone est marquée en rouge, celle-ci est marquée comme active. Action : vous pouvez choisir entre deux événements : 1) Sortie de communication : la sortie de commutation peut fonctionner comme événement d'ouverture ou de fermeture, en fonction des périodes d'activité.

  • Seite 148: Service

    « installer », il est possible d'envoyer les données de paramétrage des caméras et le fichier de connexion au support ABUS. Ceci a lieu en fonction des paramètres du pays du service. Utilisateur de service : en cas de service, cette fonction permet de créer un nom...

  • Seite 149: Maintenance Et Nettoyage

    Maintenance et nettoyage 11.1 Test de fonctionnement Contrôlez régulièrement la sécurité technique du produit ; par exemple l'état du boîtier. Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez sa remise en service involontaire. La sécurité...

  • Seite 150: Caracteristiques Techniques

    Caractéristiques techniques Les données techniques des caméras individuelles sont disponibles à www.abus.com via le produit.
  • Seite 151 IPCA22500 / IPCA32500 / IPCA52000 / IPCA62500 / IPCA62505 / IPCA72500 Version 06/2017 Dansk oversættelse af den originale, tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!
  • Seite 152 Indledning Kære kunde Tak, fordi du har valgt at købe dette produkt. IPCA22500 Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse: www.abus.com/product/IPCA22500 IPCA32500 Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.
  • Seite 153 Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder mangler eller unøjagtigheder, bedes du meddele os dette. ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.
  • Seite 154 Vigtige sikkerhedshenvisninger Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader! Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne.
  • Seite 155 ) ........................244 TARTSIDE LOGIN SIDE 7.5 B ........................ 245 RUGERKONTI OG KODEORD 7.6 I ABUS VMS / ABUS VMS E ... F NTEGRERING AF KAMERAET I XPRESS EHLER EXTMARKE NICHT DEFINIERT 7.7 I ABUS NVR / ABUS H DVR ..F...
  • Seite 156 10.4.2.3 DDNS ............................260 10.4.2.4 HTTPS ............................261 10.4.2.5 SMTP / ..........................261 MAIL 10.4.3 S ..........................261 KABELONTEKST 10.4.4 D ........................262 ATO OG KLOKKESLÆT 10.4.5 S ............................262 YSTEM 10.4.5.1 G ..........................262 ENERELT 10.4.5.2 F ........................ 262 IRMWARE GENSTART 10.4.5.3 L...

  • Seite 157: Korrekt Anvendelse

    (uden √ √ tap) Indvendig sekskantnøgle (med √ √ tap) Reset-værktøj √ √ √ √ √ Software-cd (ABUS IP Installer, VMS √ √ √ √ √ Express) Bøjle til √ √ kabelfastgørelse Kabelforskruning M25 √ Kabel til analog √...

  • Seite 158: Særlige Kendetegn Og Funktioner

    Full HD 1080p-opløsning: 1920 x 1080 @ 25 fps  Sony Xarina DSP og Sony Exmore billedoptager  Tamron Motor Vario Objektiv 3,0 - 9,0 mm (kun IPCA22500, IPCA32500, IPCA62500, IPCA72500) eller 9,0 – 22,0 mm (IPCA62505)  16 GB internt lager til optagelse ved netværksudfald ...

  • Seite 159: Beskrivelse Af Udstyret

    5. Beskrivelse af udstyret Overblik – typenumre Modelnummer IPCA22500 IPCA32500 IPCA52000 IPCA62505 IPCA72500 Opløsning 1080p 1080p 1080p 1080p 1080p DWDR / WDR WDR, WDR, WDR, WDR, WDR, 120 dB 120 dB 120 dB 120 dB 120 dB 2D DNR / 3D DNR √...
  • Seite 160 Oversigt over tilslutninger, betjeningsenheder, for-/bagside IPCA22500...
  • Seite 162 IPCA32500...
  • Seite 163 IPCA52000...
  • Seite 164 IPCA6250X...
  • Seite 165 IPCA72500...

  • Seite 167: Montering

    Trækning af kabler Følgende anvisninger skal overholdes, når der trækkes kabler: IPCA22500 Hvis kablet trækkes i siden, findes der en udsparing til kablet på bundpladen. Brug en tang til at løsne udsparingen. Brug desuden en fil til at afpudse kanterne på udsparingen.

  • Seite 168: Strømforsyning

    IPCA72500 For denne kameratype trækkes kablet i siden eller skjult. Der er åbninger til dette på siden eller bundpladen. Den ubrugte åbning lukkes med en blindprop. Til installation iht. beskyttelsesklasse IP66 skal den medfølgende kabelforskruning bruges (til side og bund). Hvis det valgfri loftbeslag (TVAC31310) bruges, kan kabelforskruningen udelades, da der skabes tæthed mellem loftbeslagets plade og domekameraet.

  • Seite 169: Placering Af Netværkskablet

    Justeringen af kameraet beskrives i kvikguiden til det pågældende IP-kamera IPCAXXXXX. 6.6 Zoom- og fokusindstilling IPCA22500 / IPCA32500 / IPCA62500 / IPCA62505 / IPCA72500 Kameraerne har et indbygget Motor-Vario-zoom-objektiv. Det er muligt at ændre zoomfaktoren og tilpasse fokuseringen via kameraets weboverflade ("installer"-adgang).

  • Seite 170: Indgang Og Udgang

    6.7 Placering af det valgfrie tilslutningskabel til IPCA32500 og IPCA72500 Via de valgfrie tilslutningskabler TVAC40700, TVAC40710, TVAC40720 og TVAC40730 udvides de passende domekameraer med følgende interfaces: TVAC40720 TVAC40730 Passer til IPCA32500 IPCA72500 Audioindgang, √ √ 3,5 mm jackstik Audioudgang, √ √...

  • Seite 171: Status-Visninger

    6.9 Status-visninger Display LED Funktion LED til visning af Hvis LED'en konstant er aktiv, er forsyningsspændingen korrekt forsyningsspændingen (grøn) og til stede. Status-LED (blå) a) LED blinker 1/s -> Kamera starter, boot-proces b) LED inaktiv (LED til visning af forsyningsspændingen er konstant aktiv) ->...

  • Seite 172: Gendannelse Af Fabriksindstillingerne

    Ethernet), og hold tasten "Reset" nede i 60 sekunder mere. 6.12 Udskiftning af domekuppel IPCA32500 / IPCA72500 Ved behov fås der en tonet kuppel til de nævnte IP-domekameraer (ABUS artikelnummer TVAC31065). Gå frem på følgende måde for at installere kuplen: 1.

  • Seite 173: Første Idriftsættelse

    7. Første idriftsættelse 7.1 Anvendelse af ABUS IP Installer til kamerasøgning Installer og start ABUS IP Installer fra den medfølgende software-cd (findes også på ABUS' hjemmeside www.abus.com under det enkelte produkt). IP-kameraet skulle nu komme frem på listen, eventuelt endnu ikke med den IP-adresse, der passer til destinationsnetværket.

  • Seite 174: Adgang Til Netværkskameraet Via Webbrowser

    7.2 Adgang til netværkskameraet via webbrowser Tast kameraets IP-adresse ind i browserens adresselinje (i Internet Explorer skal der i tilfælde af en ændret http-port yderligere indtastes "http://" foran IP-adressen. 7.2.1 Generelle henvisninger vedr. anvendelse af indstillingssider Funktionselement Beskrivelse Gem foretagne ændringer på siden. Du skal være opmærksom på, at indstillinger først anvendes, når du har trykket på...

  • Seite 175: Startside (Login-Side)

    Google Chrome Da udgave 42 af Google Chrome browser NPAPI-plugins understøttes ikke. 7.4 Startside (login-side) Når IP-adressen er indtastet i browserens adresselinje, og siden er åbnet, vises startsiden på sproget for sprogindstillingen for Internet Explorer (Windows-indstilling). Den enkelte brugerkonto (installer, master eller user) kan indstilles individuelt på sproget. Eksempelvis kan indstillingssiderne for "installer"...

  • Seite 176: Brugerkonti Og Kodeord

    7.5 Brugerkonti og kodeord Oversigt over brugertyper med brugernavnets betegnelse, standardkodeord og de pågældende rettigheder: Brugertype Brugernavn Standard-kodeord Rettigheder  installer installer installer Videovisning via webbrowser  Øjeblikkeligt billede  Lokal videooptagelse på pc <kan ændres af installer> <kan ændres af installer> ...

  • Seite 177: Brugermenu "User

    8. Brugermenu "User" Knap / visning på billedskærmen Funktion Informationsliste Livevisning Hjælpeside Log bruger af Knap / visning på Funktion billedskærmen Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe: C:/Bruger/<Bruger>/Egne billeder...
  • Seite 178 Videofunktion Denne funktion gemmer en video af den aktuelle videostream i AVI- format. Videoen lægges i følgende mappe: C:/Bruger/<Bruger>/Egne videoer Aktivering af udgang Via denne knap kan udgangen aktiveres eller deaktiveres manuelt (f.eks. døråbnerfunktion). Frakobling af mikrofon (hvis den forefindes) Via denne knap kan mikrofon i den valgfrie audioindgang deaktiveres.

  • Seite 179: Visnings Og Konfigurationsmenu Bruger "Master

    9. Visnings og konfigurationsmenu bruger "master" Knap / visning på Funktion billedskærmen Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe: C:/Bruger/<Bruger>/Egne billeder Videofunktion Denne funktion gemmer en video af den aktuelle videostream i AVI- format.
  • Seite 180 Frakobling af højtaler (hvis den forefindes) Via denne knap kan højtaleren i den valgfrie audioindgang deaktiveres. Fuldskærmstilstand Omskiftning af videobilledet på monitoren til fuldskærmstilstand (der kan også dobbeltklikkes på videobilledet). Fuldskærmstilstanden kan forlades ved atter at dobbeltklikke på videobilledet eller ved at trykke på ESC- tasten.

  • Seite 181: Deaktiver/Aktiver Installer-Adgang

    9.1 Deaktiver/aktiver installer-adgang Blokér bruger "installer": Ved at sætte fluebenet blokeres adgangen for bruger "installer". Det er kun bruger "master", der atter kan åbne denne adgang. Hvis bruger "master" har glemt sine adgangsdata, kan bruger "masters" adgangsdata nulstilles til fabriksindstillinger via tasten "PW RESET" på kameraet. Hvis bruger "installer"...

  • Seite 182: Visning/Download Af Optagelser Fra Det Interne Lager

    9.2 Visning/download af optagelser fra det interne lager Filliste: Alle de videodata, der er optaget af kameraet ved netværksudfald, vises her. Filstørrelsen er på maks. 150 MB. Hvis filstørrelsen overskrides på grund af optagelsens varighed, oprettes der en ny fil. Filnavnet indikerer starttidspunktet for optagelsen.

  • Seite 183: Visnings Og Konfigurationsmenuer Bruger "Installer

    10. Visnings og konfigurationsmenuer bruger "installer" 10.1 Live-visning Visningen af bruger installers livevisning er den samme som bruger masters. Bruger installer har dog ekstra indstillingsmuligheder, såsom indstillingsguide eller udvidet konfiguration. Knap / visning på Funktion billedskærmen Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format.
  • Seite 184 Fuldskærmstilstanden kan forlades ved atter at dobbeltklikke på videobilledet eller ved at trykke på ESC- tasten. Zoom- / fokusindstilling (findes kun på IPCA22500, IPCA32500, IPCA62500, IPCA62505, IPCA72500) Indstilling af grundlæggende holdning af linsen (zoom 1x, vidvinkel) Gem den aktuelt konfigurerede zoom og fokus position.

  • Seite 185: Infoside

    10.2 Infoside Infosiden viser generelle informationer om kameraet, f.eks. installeret firmwareversion eller kameraets MAC-adresse. I det øverste venstre område vises systemets generelle tilstand via et symbol. System i orden Alle parametre som systemtemperatur og processorkapacitet er i orden. Alle anvendte funktioner fungerer fejlfrit. System fejlbehæftet Der er opstået fejl i systemet.

  • Seite 186: Indstillingsguide

    MAC-adresse: Kameraets MAC-adresse (netværksinterfacets hardware-adresse) Indloggede brugere: Aktuelt indloggede brugere Anvendelse af lager: Tilstand for det interne lager Datatrafik: Sum af video- og audio-bitrate via netværksinterfacet (udgående) CPU-belastning: Visning af kameraets processorkapacitet 10.3 Indstillingsguide Indstillingsguiden leder dig gennem de vigtigste menupunkter i kameraet. Følgende menupunktet behandles i indstillingsguiden: Netværk ►...

  • Seite 187: Natprofil

    Støjundertrykkelse for dynamiske billeder Farvebillede: se punktet "dagprofil" IR LED'er fra: Denne funktion findes kun for modellerne IPCA22500, IPCA32500, IPCA62500, IPCA62505 og IPCA72500. Denne funktion hjælper, hvis de indbyggede IR-LED'er fremkalder uønskede refleksioner i videobilledet (f.eks. kamerainstallation bag vinduesrude eller for tæt på...

  • Seite 188: Privatzonemaskering

    Nat: Kameraet står hele tiden i natmodus. Det infrarøde drejefilter er fjernet permanent fra billedoptageren. 10.4.1.5 Privatzonemaskering Der kan markeres op til 3 områder på videobilledet. Områderne kaldes automatisk P1, P2 og P3. I det virkelige videobillede vises disse områder som sort markerede. Liste over områder: Liste over alle indstillede områder Tilføj:...
  • Seite 189 I videostream-indstillingerne kan du definere indstillingerne for videostream 1, 2, 3. Stream 1 (record/browser stream) Stream 2 (app-/multi screen view stream) Stream 3 (network loss stream) TV-udgang: Aktivering eller deaktivering af den analoge videoudgang på kameraet Video-codec: Vælg typen af videokodning i drop-down-menuen. Der kan vælges mellem H.264 og MJPEG.

  • Seite 190: Optagelse Ved Netudfald

    10.4.1.7 Optagelse ved netudfald Med denne funktion kan der registreres videodata på det interne kameralager i tilfælde af udfald på IP-netværket. På trods af tab af netværksforbindelse til optagelsesudstyret findes videodataene for denne periode i kameraet. Da funktionen kontrollerer eksistensen af en bestemt IP-adresse eller domæneadresse i netværket, kan funktionen ligeledes betragtes som "Optagelse ved udfald af en netværksenhed".

  • Seite 191: Netværk

    Ved at sætte fluebenet aktiveres DDNS-funktionen. Vælg service: Vælg en serviceudbyder for DDNS-servicen. Brugernavn: Kontoens brugeridentifikation hos DDNS-serviceudbyderen Kodeord: Kontoens kodeord hos DDNS-serviceudbyderen Hostnavn: Registreret hostnavn hos DDNS-serviceudbyderen Du kan finde yderligere oplysninger om emnet "ABUS SERVER" på hjælpesiden på følgende adresse: https://www.abus-server.com/faq.html...

  • Seite 192: Https

    10.4.2.4 HTTPS Aktivér HTTPS: Ved at sætte fluebenet aktiveres HTTPS-funktionen (permanent, selvsigneret certifikat). HTTP-interfacet er aktivt overalt. HTTPS-port: Standardporten til HTTPS-overførsel er 443. Hvis der er flere IP-kameraer i ét subnet, skal hvert kamera have sin egen HTTPS-port, der kun forekommer én gang.

  • Seite 193: Dato Og Klokkeslæt

    Aktuel firmware: Visning af den aktuelt installerede firmwareversion Firmware Online Check: Denne funktion kontrollerer, om der findes en ny firmware på ABUS' hjemmeside. I så fald tilbyder kameraet firmwaren til download til pc'en (download-link). Firmwaren skal installeres manuelt via firmware-update-funktionen. Firmware-update: En nyere kamera-firmware kan installeres her.

  • Seite 194: Logfil

    10.4.5.3 Logfil Logfil: I logfilen protokolleres systemrelevante data. Disse kan f.eks. bruges ved fejlafhjælpning. Eksportér: Eksportér logfilen til en fil 10.4.6 Bevægelsesregistrering Liste over områder: Visning af alle indstillede bevægelsesområder Vis alle: Ved at sætte fluebenet aktiveres vises alle områder samtidigt på oversigtsbilledet.

  • Seite 195: Audio

    Tilføj: Tilføjelse af en ny hændelsesregel Rediger: Redigering af en hændelsesregel Slet: Sletning af en hændelsesregel Der findes følgende udløsende faktorer. Koblingsindgang: Alle kameraer i TVIP9XXXX-serien har en indgang (på domekameraet via valgfrit kabel). Som dvaletilstand kan N.O. (normalt åbnet) eller N.C. (normalt lukket) vælges. Bevægelsesgenkendelse: Valg af kameraets bevægelsesgenkendelse.

  • Seite 196: Service

    I Tyskland er standarden for netfrekvensen 50 Hz. Send data: Med samtykke fra bruger "installer" kan kameraets indstillingsdata samt kameraets logfiler sendes til ABUS support. Dette afhænger af indstillingen i det enkelte serviceland. Service-bruger: Hvis der er behov for service, kan der oprettes et brugernavn og et kodeord via denne funktion.

  • Seite 197: Vedligeholdelse Og Rengøring

    Vedligeholdelse og rengøring 11.1 Funktionstest Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset. Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift. Det må antages, at drift ikke længere er mulig uden fare, hvis ...

  • Seite 198: Tekniske Data

    Tekniske data De tekniske data for de enkelte kameraer er tilgængelige på www.abus.com via produktet.

Diese Anleitung auch für:

Ipca32500Ipca72500Ipca62500Ipca52000Ipca62505

Inhaltsverzeichnis
