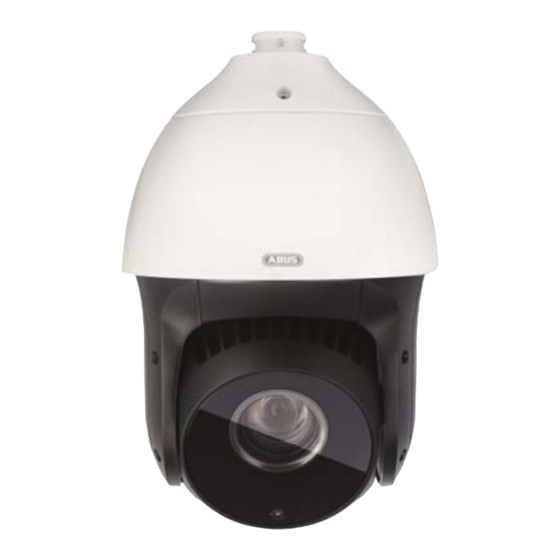

Abus IPCS84550 Installationsanleitung
Vorschau ausblenden Andere Handbücher für IPCS84550:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

D
uk
Version 02/2020 (V1.0)
IPCS84550
Installationsanleitung
Installation guide

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Abus IPCS84550

  • Seite 1 IPCS84550 Installationsanleitung Installation guide Version 02/2020 (V1.0)
  • Seite 2 Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6. These user manual contains important information for installation and operation.
  • Seite 3 IPCS84550 Installationsanleitung Version 02/2020 (V1.0) Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
  • Seite 4: Einführung

    Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
  • Seite 5: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................7 SYMBOLERKLÄRUNG ......................7 HARDWAREBESCHREIBUNG ..................... 8 3.1 A .......................... 8 NSCHLÜSSE 3.2 W ) ..............9 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.3 SD-K ......................9 ARTEN INSCHUB 3.4 A ..................10 UDIOEINGANG UDIOAUSGANG 3.5 A ........................10 LARMEINGANG 3.6 I ........................
  • Seite 7: Bestimmungsgemäße Verwendung

    Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.
  • Seite 8: Hardwarebeschreibung

    3. Hardwarebeschreibung 3.1 Anschlüsse ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Beschreibung Spannungsversorgung, 24 V AC Kabelbelegung: Schwarz: 24 V AC Gelb/Grün: Masse Rot: 24 V AC Audioeingang- / ausgang 2 x Schalteingang, 1 x Schaltausgang Netzwerkanschluss, RJ45, PoE fähig (PoE+, 30 Watt) Achten Sie darauf, dass während der Installation die Spannungsversorgung von der...
  • Seite 9: Wiederherstellen Der Einstellungen (Reset)

    3.2 Wiederherstellen der Einstellungen (Reset) 1. Machen Sie die Kamera spannungslos. 2. Drücken Sie die Taste „Reset“ an der Kamera und halten Sie diese gedrückt. 3. Verbinden Sie nun die Spannungsversorgung mit der Kamera (über 2-Pin Anschluss oder Power-over- Ethernet), und halten Sie die Taste „Reset“ für weitere 30 Sekunden gedrückt.
  • Seite 10: Audioeingang / Audioausgang

    3.4 Audioeingang / Audioausgang Pink (Pink): Audioeingang Schwarz (Black): Masse (GND) Lila (Purple): Audioausgang Audioeingang Mikrofon / Line Impedanz 10 kOhm Spannung 2,0 Vss Audioausgang Impedanz 600 Ohm Spannung 2,0 Vss 3.5 Alarmeingang Gelb/Blau (Yellow/Blue): Alarmeingang 1 Gelb/Orange (Yellow/Orange): Alarmeingang 2 Weiß/Rot (White/Red): Alarmausgang 1 (Pin A) Weiß/Schwarz (White/Black):...
  • Seite 11: Installation

    3.6 Installation Bevor Sie starten: Prüfen Sie den Lieferumfang und stellen Sie sicher, dass der PTZ Dome nicht beschädigt ist. Halten Sie niemals den PTZ Dome am wasserdichten Kabel fest, da ansonsten die Wasserdichtigkeit beschädigt werden kann. Entfernen Sie als Erstes die Transportsicherung vom Kamerakopf! Installieren Sie bei Bedarf eine microSD Karte über die rückseitige Öffnung am Kamerakopf.
  • Seite 12 PTZ Dome Wandinstallation 1. Bohren Sie vier Löcher entsprechend der Halterung in die Wand und montieren Sie die Spreizdübel in der Wand. 2. Befestigen Sie die Dichtung zwischen Wand und Halterung. 3. Montieren Sie die Halterung mit den Unterlegscheiben und den Muttern. Unterlegscheibe und Mutter Spreizdübel...
  • Seite 13: Montagevarianten

    3.7 Montagevarianten 3.7.1 Wandhalter TVAC31201 Bevor Sie starten:  Die Wand muss dick genug sein um die Spreizdübel montieren zu können  Bitte stellen Sie sicher, dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom PTZ Dome und der Halterung tragen zu können. 1.
  • Seite 14 Unterlegscheibe und Mutter Spreizdübel...
  • Seite 15: Wandarm Am Eckhalter

    3.7.2 Wandarm am Eckhalter TVAC31231 Bevor Sie starten:  Die Wand muss dick genug sein um die Spreizdübel montieren zu können  Bitte stellen Sie sicher, dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom PTZ Dome und der Halterung tragen zu können. 1.
  • Seite 16 Unterlegscheibe und Mutter 5. Bringen Sie die Dichtung zwischen Eckenhalter und Wandhalter an 6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest 7. Fahren Sie mit der Montage vom PTZ Dome fort...
  • Seite 17: Wandarm Am Masthalter

    3.7.3 Wandarm am Masthalter TVAC31221 Bevor Sie starten:  Der Durchmesser der Edelstahlschelle muss dem Durchmesser vom Mast entsprechen  Bitte stellen Sie sicher, dass der Mast stark genug ist, um mehr als das 8-fache des Gewichtes vom PTZ Dome und der Halterung tragen zu können. 1.
  • Seite 18 5. Bringen Sie die Dichtung zwischen Masthalter und Wandhalter an 6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest 7. Fahren Sie mit der Montage vom PTZ Dome fort...
  • Seite 19: Wandarm An Installationsbox

    3.7.4 Wandarm an Installationsbox TVAC31241 Bevor Sie starten:  Die Wand muss dick genug sein um die Spreizdübel montieren zu können  Bitte stellen Sie sicher, dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom PTZ Dome und der Halterung tragen zu können. 1.
  • Seite 20 4. Führen Sie alle Leitungen durch die Montagebox für das Netzteil und schließen Sie den PTZ Dome entsprechend an.
  • Seite 21: Verwendung Poe+ Injektor

    3.8 Verwendung PoE+ Injektor 1: DATA & POWER OUT: Anschluss für den PTZ Dome mit PoE Versorgung 2: DATA IN: Anschluss zum Ethernet-Netzwerk (z.B. Ethernet Switch ohne PoE)
  • Seite 22: Wartung Und Reinigung

    4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
