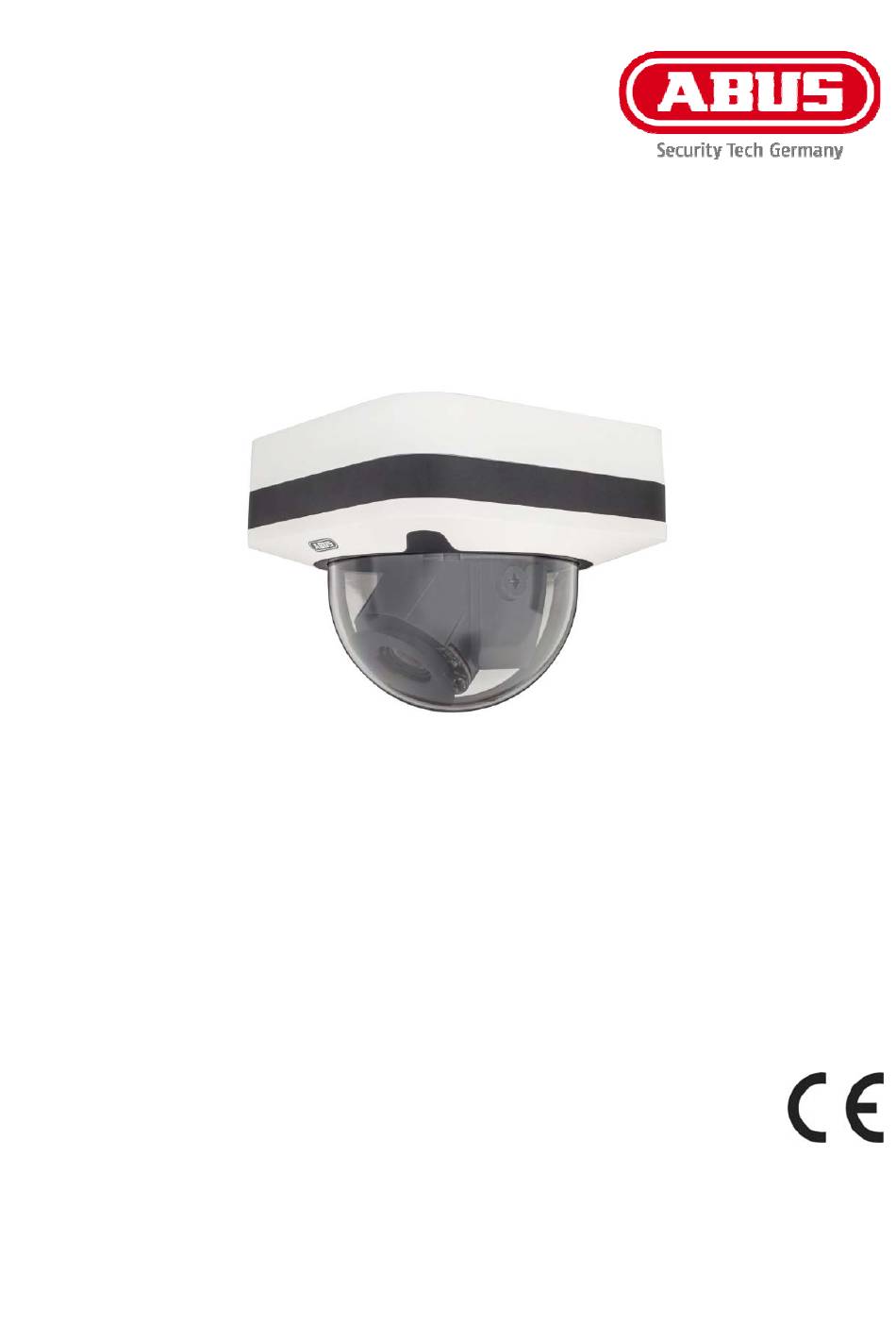

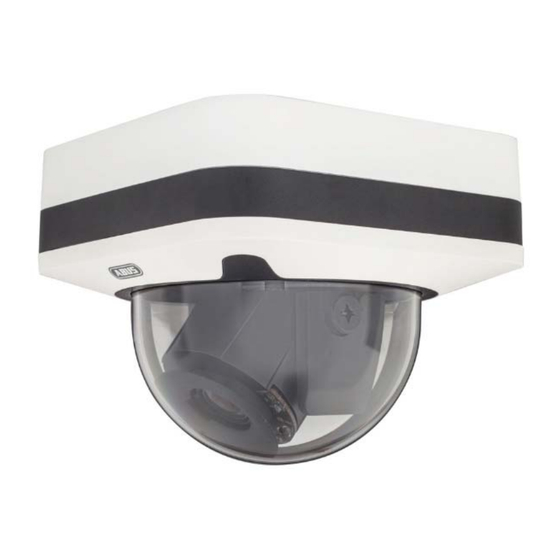

- Seite 1 IPCA72510 Installationsanleitung Version 02/2020 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 2: Einführung
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................5 SYMBOLERKLÄRUNG ......................5 HARDWAREBESCHREIBUNG ..................... 6 3.1 G & A ..................6 ERÄTEÜBERSICHT NSCHLÜSSE 3.2 W ) ..............7 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.3 SD-K ......................7 ARTEN INSCHUB 3.4 H ............8 INWEISE ZUR ERWENDUNG DER ABELDURCHFÜHRUNG 3.5 S... -
Seite 5: Bestimmungsgemäße Verwendung
Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche. -
Seite 6: Hardwarebeschreibung
3. Hardwarebeschreibung 3.1 Geräteübersicht & Anschlüsse ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Micro SD Karten Slot Objektiv Lichtsensor Reset Taste Infrarot LEDs Micro-USB Anschluss (Serviczwecke) RJ45 Anschluss, PoE 802.3af Alarmeingang / Alarmausgang Spannungsversorgung, 12 VDC oder 24 Audioeingang / Audioausgang... -
Seite 7: Wiederherstellen Der Einstellungen (Reset)
3.2 Wiederherstellen der Einstellungen (Reset) Zum Bedienen der Reset Taste ist zuvor die Abdeckung an der Unterseite der Kamera zu entfernen. Durch entsprechend langes Drücken der Taste können folgende Funktionen ausgelöst werden: 0~5 Sekunden: Neustart 5~10 Sekunden: Benutzer- und Kennwortrücksetzung ... -
Seite 8: Hinweise Zur Verwendung Der Kabeldurchführung
3.4 Hinweise zur Verwendung der Kabeldurchführung 1. Öffnung für Gummidichtung für Netzwerkkabel: 2. Öffnung für Gummidichtung für sonstige Kabel (Audioeingang/-ausgang, Schalteingang/- ausgang): Hinweis für die Installation der Gummidichtungen: Führen Sie zuerst das Kabel durch die Kabeldurchführung aus Gummi. Da während der Installation das Kabel oft geknickt wird, so kann es vorkommen, dass der Gummi nicht vollständig am Kabel anliegt. -
Seite 9: Seitliche Kabelführung
3.5 Seitliche Kabelführung Für die seitliche Kabelführung kann der seitliche Verschluss gegen eine im Lieferumfang befindliche Kabeldurchführung aus Gummi getauscht werden. Entfernen Sie dazu die Fixierschraube des seitlichen Verschlusses. -
Seite 10: Deckeneinbau
3.6 Deckeneinbau Für den Deckeneinbau befindet sich ein Einbaurahmen im Lieferumfang der Kamera. In diesen Rahmen wir nur das Kameramodul eingesetzt. Anschließend werden Rahmen und Kameramodul in die abgehängte Decke installiert, und anschließend die Kuppel aufgesetzt. Nötige Einbautiefe (min.): 4 cm 1. - Seite 11 2. Befestigen Sie den Deckeneinbaurahmen am Kameramodul. Verwenden Sie dazu die mitgelieferten Distanzbolzen. 3. Installieren Sie den Installationsrahmen mit Kameramodul in die Decke. 4. Anschließend kann das Kameramodul ausgerichtet und die Kuppel aufgesetzt werden.
-
Seite 12: Audioeingang / Audioausgang
3.7 Audioeingang / Audioausgang Bezeichnung Anschlusshinweise Audioeingang „IN“ LINE Interface „GND“ LINE: 0.6Vrms (max. 2.15V) Max. 10 KΩ Audioausgang „OUT“ LINE Interface LINE: 1Vrms (max. 3V) „GND“ Impedanz: 100 Ω 3.8 Alarmeingang / Alarmausgang Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden. -
Seite 13: Wartung Und Reinigung
4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
