Einzelteile im Detail: Anleger / Anschläge

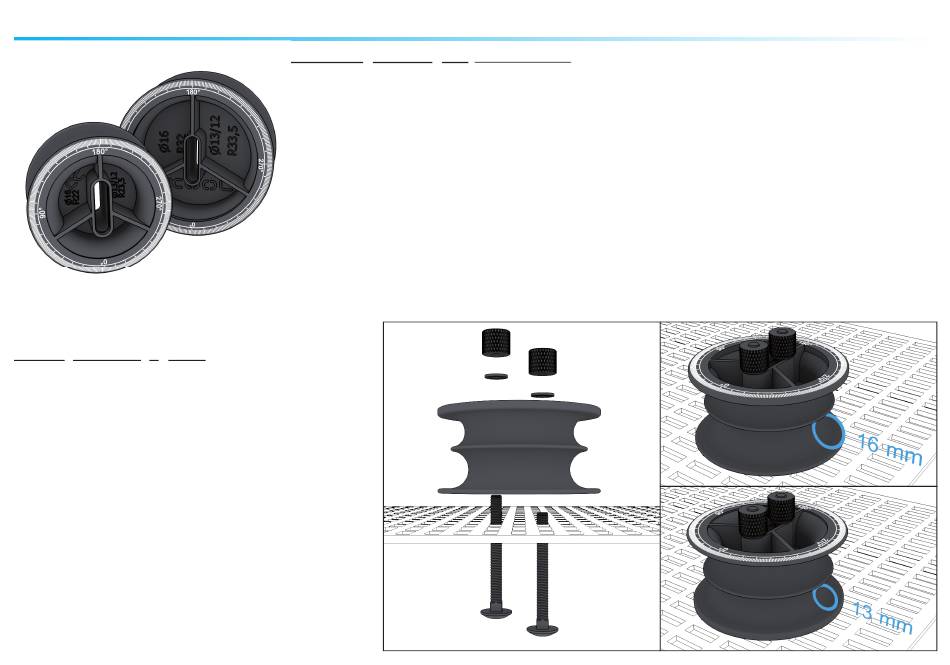

Montage auf Biegeplatte:
benötigte Teile:
2x Schlossschrauben M5x50
2x Unterlegscheiben 5/10
2x Rändelmuttern M5 12/10
Befestigen Sie alle Teile mit 2 Schrauben für
ausreichend Stabilität.
Alle Biegeanleger und -anschläge sind für
Rohrdurchmesser von 12 bzw. 13 mm und
16 mm ausgelegt. Die benötigte Führung wird
immer nach unten ausgerichtet.
10
Kreisbogenanleger
(in 2 Größen)
kleine Version:
Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 23,5 mm gebogen
Rohre mit Ø 16 mm werden um einen Radius von 22 mm gebogen
große Version:
Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 33,5 mm gebogen
Rohre mit Ø 16 mm werden um einen Radius von 32 mm gebogen
Biegen Sie nicht über einen Winkel von 180° hinaus, um ihr Rohr im ausgekühlten
Zustand wieder entfernen zu können.
