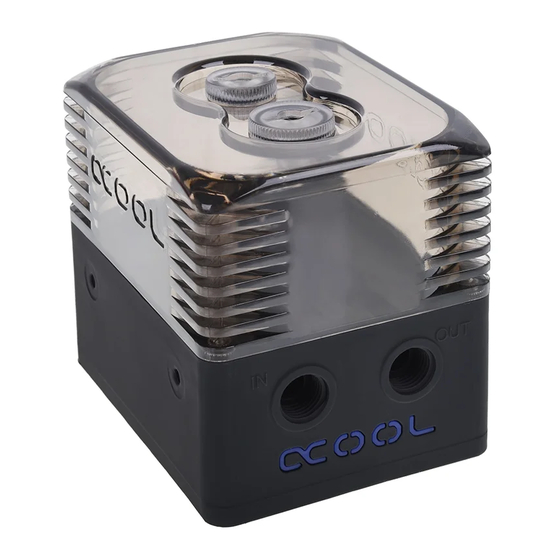

- Seite 1 EISSTATION...
-
Seite 3: Inhaltsverzeichnis
Contents - Inhaltsverzeichnis - Sommaire Scope of delivery Lieferumfang Contenu de la livraison Installation DC-LT Pump Pumpenmontage DC-LT Installation pompe DC-LT Installation VPP Pump Pumpenmontage VPP Installation pompe VPP Installation DDC Pump Pumpenmontage DDC Installation pompe DDC 10-11 Assembly: Bottom Plate Montage: Bodenplatte Installation: Plaque de base 12-13... -
Seite 4: Scope Of Delivery
Scope of delivery - Lieferumfang - Contenu de la livraison Decoupling Reservoir Velcro mat Alu plate screws Klettmatte Aluplatte Entkopplungs- M4x5 M3x4 Réservoir bande en velcro Paque en alu schrauben Vis de décoplage... -
Seite 5: Scope Of Delivery Lieferumfang Contenu De La Livraison
Scope of delivery - Lieferumfang - Contenu de la livraison Eisstation VPP: 8x M4x8 support: optional: Eisstation DC-LT: 2x M3x8 2x M3x12 support: optional: Eisstation DDC: 4x M4x25 optional:... -
Seite 6: Installation Dc-Lt Pump Pumpenmontage Dc-Lt Installation Pompe Dc-Lt
Installation DC-LT Pump - Pumpenmontage DC-LT - Installation pompe DC-LT pump support Pumpe Halterung pompe support... - Seite 7 Installation DC-LT Pump - Pumpenmontage DC-LT - Installation pompe DC-LT 1. Place O-ring in the groove on the pump 2. Fasten pump with two M3x8 screws 3. Place pump pressure support (note the direction of the support) 4. Fasten with two M3x12 screws 1.
-
Seite 8: Installation Vpp Pump Pumpenmontage Vpp Installation Pompe Vpp
Installation VPP Pump - Pumpenmontage VPP- Installation pompe VPP... - Seite 9 Installation VPP Pump - Pumpenmontage VPP- Installation pompe VPP 1. Place O-ring in the groove on the pump attachment 2. Fasten the pump using the bracket and eight M4x8 screws 1. O-Ring in der Führung des Pumpenaufsatzes platzieren 2. Pumpe mit Hilfe der Halterung und acht M4x8 Schrauben befestigen 1.
-
Seite 10: Installation Ddc Pump Pumpenmontage Ddc Installation Pompe Ddc
Installation DDC Pump - Pumpenmontage DDC -Installation pompe DDC... - Seite 11 Installation DDC Pump - Pumpenmontage DDC -Installation pompe DDC 1. Place O-ring in the groove on the pump 2. Fasten pump using the four M4x25 screws 1. O-Ring in der Führung der Pumpe platzieren 2. Pumpe mit Hilfe der vier M4x25 Schrauben befestigen 1.
-
Seite 12: Assembly: Bottom Plate Montage: Bodenplatte Installation: Plaque De Base
Assembly: Bottom Plate - Montage: Bodenplatte - Installation: Plaque de base... - Seite 13 Assembly: Bottom Plate - Montage: Bodenplatte - Installation: Plaque de base 1. Screw in the screws for decoupling 2. Attach bottom plate with the four M4x5 screws 1. Schrauben zur Entkopplung eindrehen 2. Bodenplatte mit den vier M4x5 verschrauben 1. Visser vis de découplage 2.
-
Seite 14: Mounting: In Case Montage: Im Gehäuse Installation: Dans Le Boîtier
Mounting: in case - Montage: im Gehäuse - Installation: dans le boîtier Attach the reservoir with the self-adhesive Velcro mat or use the drill holes and four M3x4 screws to mount onto a 2,5“ drive bay. mount onto a 2,5“ drive bay. AGB mit Hilfe der selbstklebenden Klettmatte fi xieren oder über die Bohrlöcher und vier M3x4 Schrauben auf einer 2,5“... - Seite 15 Mounting: in case - Montage: im Gehäuse - Installation: dans le boîtier 1. Screw in the screws for 1. Screw in the screws for 1. Schrauben zur Entkop- 1. Schrauben zur Entkop- 1. Visser vis de découplage 1. Visser vis de découplage decoupling laterally decoupling laterally plung seitlich eindrehen...
- Seite 16 Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Head Office: +49 (0) 531 28874 - 0 Fax: +49 (0) 531 28874 - 22 E-Mail: info@alphacool.com General Manager: Fabian Noelte WEEE-Reg.-Nr.: DE 54464644 Trade Register: Amtsgericht Braunschweig HRB 202390 VAT.ID.Nr.:...
