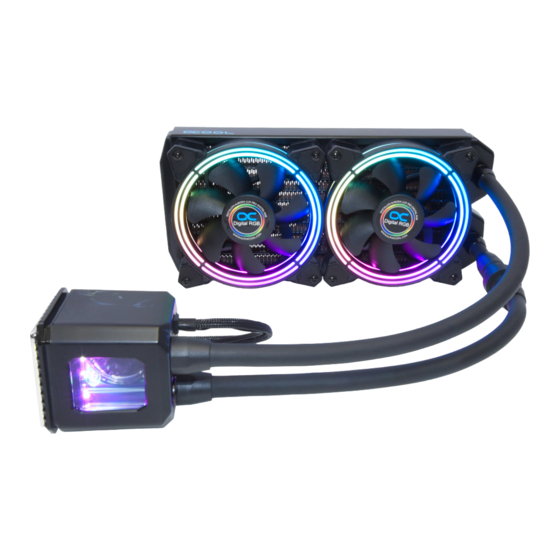

Alphacool Eisbaer Series Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Eisbaer AiO
Alphacool International GmbH
EISBAER
0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alphacool Eisbaer Series

Inhaltszusammenfassung für Alphacool Eisbaer Series

  • Seite 1 Eisbaer AiO Alphacool International GmbH EISBAER...

  • Seite 2: Inhaltsverzeichnis

    Eisbaer AiO Alphacool International GmbH DEUTSCH ........................3 SICHERHEITSHINWEISE ........................3 MONTAGEMATERIAL ......................... 4 TECHNISCHE DETAILS ........................5 KÜHLER ..........................5 PUMPE ............................5 RADIATOREN ........................6 SCHNELLVERSCHLUSS ...................... 6 RADIATOR MONTAGE ........................7 LÜFTER DRÜCKEND ......................7 LÜFTER SAUGEND ......................7 CPU - KÜHLER MONTAGE .......................
  • Seite 3 Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066 .................... 32 AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 ....35 AMD AM4 ..........................38 CONNECTING FANS & PUMP ...................... 41 INITIAL START-UP ..........................

  • Seite 4: Deutsch

    ALPHACOOL INTERNATIONAL GMBH über den Gewährleistungsanspruch. 4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.

  • Seite 5: Montagematerial

    Eisbaer AiO Alphacool International GmbH MONTAGEMATERIAL RADIATOR & Anzahl LÜFTER variiert je Anzahl variiert je nach Anzahl und Art variieren je nach Version Version nach Version M3x5 M3x30 Y-Adapter 4-Pin PWM EISBAER KÜHLER 4x 0,5 mm 4x Muttern Wärmeleitpaste Druckfedern...

  • Seite 6: Technische Details

    Eisbaer AiO Alphacool International GmbH TECHNISCHE DETAILS KÜHLER Eisbaer AMD: AM4 / AM3+ / AM3 / Halterungen für TR4 (Art. Nr.: 12875) & AM2+ / AM2 / FM2+ / FM2 / 2011-3 Narrow ILM (Art. Nr.: 12531) FM1 / C32 / G34 sind separat erhältlich.

  • Seite 7: Radiatoren

    Eisbaer AiO Alphacool International GmbH RADIATOREN NexXxos Reihe Material: Kupfer Modellvarianten: XT45 120 Maße: 160 mm x 124 mm x 45 mm ST30 140 Maße: 178 mm x 144 mm x 30 mm ST30 240 Maße: 278 mm x 124 mm x 30 mm ST30 280 Maße: 316 mm x 144 mm x 30 mm...

  • Seite 8: Radiator Montage

    Eisbaer AiO Alphacool International GmbH RADIATOR MONTAGE LÜFTER DRÜCKEND M3 x 5 M3 x 30 LÜFTER SAUGEND...

  • Seite 9: Cpu - Kühler Montage

    Eisbaer AiO Alphacool International GmbH CPU - KÜHLER MONTAGE INTEL 1156 / 1155 / 1151 / 1150 / 1366  Wählen Sie die entsprechende Halterung und Schrauben aus. 7,5 mm  Stecken Sie die Halterung, wie dargestellt, zusammen.  Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und fixieren Sie diese mit Muttern an der Halterung.
  • Seite 10 Eisbaer AiO Alphacool International GmbH  Entfernen Sie Reste der Wärmeleitpaste von der CPU.  Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.  Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).
  • Seite 11  Befestigen Sie den Kühler, mit Hilfe der Backplate, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an.  Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft.

  • Seite 12: Intel 2011 / 2011-3 / 2066

    Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066  Wählen Sie die entsprechende Halterung und Schrauben aus.  Stecken Sie die Halterung, wie dargestellt, zusammen.  Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und fixieren Sie diese mit Muttern an der Halterung.
  • Seite 13 Eisbaer AiO Alphacool International GmbH  Entfernen Sie Reste der Wärmeleitpaste von der CPU.  Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.  Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).
  • Seite 14  Befestigen Sie den Kühler auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an.  Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft.

  • Seite 15: Amd Am3+ / Am3 / Am2+ / Am2 / Fm2+ / Fm2 / Fm1 / C32 / G34

    Eisbaer AiO Alphacool International GmbH AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34  Wählen Sie die entsprechende Halterung und Schrauben aus. M4 UNC 6-32 10,5  Stecken Sie die Halterung, wie dargestellt, zusammen.
  • Seite 16 Eisbaer AiO Alphacool International GmbH  Entfernen Sie Reste der Wärmeleitpaste von der CPU.  Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.  Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).
  • Seite 17  Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an.  Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft.

  • Seite 18: Amd Am4

    Eisbaer AiO Alphacool International GmbH AMD AM4  Wählen Sie die entsprechende Halterung und Schrauben aus. M4 UNC 6-32 10,5  Stecken Sie die Halterung, wie dargestellt, zusammen.  Schieben Sie die Druckfedern und zwei verschiedene Unterlegscheiben auf die Schrauben auf und fixieren Sie diese mit Muttern an der Halterung.
  • Seite 19 Eisbaer AiO Alphacool International GmbH  Entfernen Sie Reste der Wärmeleitpaste von der CPU.  Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.  Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).
  • Seite 20  Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an.  Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft.

  • Seite 21: Lüfter Und Pumpe Anschließen

    Eisbaer AiO Alphacool International GmbH LÜFTER UND PUMPE ANSCHLIEßEN  Verbinden Sie die Kabel der Lüfter mit dem beiliegenden PWM Adapter.  Schließen Sie den PWM Adapter und den 3-Pin Anschluss der Pumpe an Ihr Mainboard an. Pumpe PWM Adapter...

  • Seite 22: Inbetriebnahme

    Eisbaer AiO Alphacool International GmbH INBETRIEBNAHME Sollte Ihre Eisbaer AiO bei der Inbetriebnahme ungewöhnlich laut sein, hilft es das komplette PC Gehäuse ein wenig hin und her zu kippen. Der erhöhte Geräuschpegel der Pumpe entsteht durch Luftbläschen im geschlossenen System. Diese Bläschen entstehen durch Transport- oder Montagebewegungen.

  • Seite 23: Kühlflüssigkeit Nachfüllen

    Eisbaer AiO Alphacool International GmbH KÜHLFLÜSSIGKEIT NACHFÜLLEN Die Eisbaer All-in-One ist vorbefüllt und im Normalfall ist es nicht notwendig Kühlflüssigkeit nachzufüllen. Sollten Sie Ihren Kreislauf erweitern wollen, z.B. mit einem GPX Eiswolf Grafikkartenkühler, ist es ratsam den Füllstand zu überprüfen.

  • Seite 24: Erweiterung Mit Eiswolf Aio

    Eisbaer AiO Alphacool International GmbH ERWEITERUNG MIT EISWOLF AIO  Schalten Sie Ihren PC aus.  Lösen Sie den Schnellverschluss (beachten Sie, dass beim Aufdrehen der Kupplungen, 1-2 Tropfen Wasser austreten können).  Setzen Sie Ihre Grafikkarte mit Eiswolf Kühlung gemäß der Montageanleitung ein.

  • Seite 25: English

    (§ 14 BGB). 3. The warranty claim is valid only in combination with the original invoice, the sales slip or an ALPHACOOL confirmation on warranty claim. 4. It is ALPHACOOL INTERNATIONAL GMBHs own discretionary authority to replace or repair the defective product or defective component. The replaced product or component changes into property of ALPHACOOL INTERNATIONAL GMBH.

  • Seite 26: Mounting Material

    Eisbaer AiO Alphacool International GmbH MOUNTING MATERIAL RADIATOR number & varies depending FANS on the number varies depending varies depending on the product on the product version version product version you purchased M3x5 M3x30 Y-adaptor 4-Pin PWM EISBAER OOLER 4x 0.5 mm...

  • Seite 27: Technical Details

    Eisbaer AiO Alphacool International GmbH TECHNICAL DETAILS COOLER Eisbaer AMD: AM4 / AM3+ / AM3 / Mounting kits for TR4 (Art. No.: 12875) & AM2+ / AM2 / FM2+ / FM2 / 2011-3 Narrow ILM (Art. No.: 12531) FM1 / C32 / G34 are available separately.

  • Seite 28: Radiators

    Eisbaer AiO Alphacool International GmbH RADIATORS NexXxos Series Material: Copper Model variants: XT45 120 dimension: 160 mm x 124 mm x 45 mm ST30 140 dimension: 178 mm x 144 mm x 30 mm ST30 240 dimension: 278 mm x 124 mm x 30 mm...

  • Seite 29: Mounting The Radiator

    Eisbaer AiO Alphacool International GmbH MOUNTING THE RADIATOR PUSHING FANS M3 x 5 M3 x 30 SUCKING FANS...

  • Seite 30: Cpu Cooler Assembly

    Eisbaer AiO Alphacool International GmbH CPU COOLER ASSEMBLY INTEL 1156 / 1155 / 1151 / 1150 / 1366  Select the appropriate bracket and screws. 7,5 mm  Plug the bracket together as shown.  Slide the compression springs and washers onto the screws and fix them to the bracket with nuts.
  • Seite 31 Eisbaer AiO Alphacool International GmbH  Remove any remaining thermal paste from the CPU.  Apply a pea-sized blob of thermal paste to the center of the CPU.  Spread the paste using a spatular, or similar to an even, thin layer (< 0.5 mm layer thickness).
  • Seite 32 Attach the cooler to the socket using the backplate. Tighten the screws crosswise, hand- tight.  Make sure that the window is facing upwards (or that the Alphacool logo can be read from the front). This design ensures that the pump does not run dry. Do not use tools.

  • Seite 33: Intel 2011 / 2011-3 / 2066

    Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066  Select the appropriate bracket and screws.  Plug the bracket together as shown.  Slide the compression springs and washers onto the screws and fix them to the bracket with nuts.
  • Seite 34 Eisbaer AiO Alphacool International GmbH  Remove any remaining thermal paste from the CPU.  Apply a pea-sized blob of thermal paste to the center of the CPU.  Spread the paste using a spatular, or similar to an even, thin layer (< 0.5 mm layer thickness).
  • Seite 35 Attach the cooler to the socket as shown. Tighten the screws crosswise, hand-tight.  Make sure that the window is facing upwards (or that the Alphacool logo can be read from the front). This design ensures that the pump does not run dry.

  • Seite 36: Amd Am3+ / Am3 / Am2+ / Am2 / Fm2+ / Fm2 / Fm1 / C32 / G34

    Eisbaer AiO Alphacool International GmbH AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34  Select the appropriate bracket and screws. M4 UNC 6-32 10,5  Plug the bracket together as shown.
  • Seite 37 Eisbaer AiO Alphacool International GmbH  Remove any remaining thermal paste from the CPU.  Apply a pea-sized blob of thermal paste to the center of the CPU.  Spread the paste using a spatular, or similar to an even, thin layer (< 0.5 mm layer thickness).
  • Seite 38 Attach the cooler to the socket as shown. Tighten the screws crosswise hand-tight.  Make sure that the window is facing upwards (or that the Alphacool logo can be read from the front). This design ensures that the pump does not run dry.

  • Seite 39: Amd Am4

    Eisbaer AiO Alphacool International GmbH AMD AM4  Select the appropriate bracket and screws. M4 UNC 6-32 10,5  Plug the bracket together as shown.  Slide the compression springs and two different washers onto the screws and fix them with nuts to the bracket.
  • Seite 40 Eisbaer AiO Alphacool International GmbH  Remove any remaining thermal paste from the CPU.  Apply a pea-sized blob of thermal paste to the center of the CPU.  Spread the paste using a spatular, or similar to an even, thin layer (< 0.5 mm layer thickness).
  • Seite 41  Attach the cooler to the socket as shown. Tighten the screws crosswise hand-tight.  Make sure that the window is facing upwards (or that the Alphacool logo can be read from the front). This design ensures that the pump does not run dry.

  • Seite 42: Connecting Fans & Pump

    Eisbaer AiO Alphacool International GmbH CONNECTING FANS & PUMP  Connect the fan cables with the included PWM adapter.  Connect the PWM adapter and the 3-pin connector of the pump to your mainboard. pump PWM adaptor...

  • Seite 43: Initial Start-Up

    Eisbaer AiO Alphacool International GmbH INITIAL START-UP If your Eisbaer AiO is unusually loud during initial operation, tipping the entire PC case back and forth a little can help. The higher volume level of the pump occurs due to air bubbles in the closed system.

  • Seite 44: Filling Up Coolant

    Eisbaer AiO Alphacool International GmbH FILLING UP COOLANT The Eisbaer All-in-One is prefilled and normally it is not necessary to top up the coolant. If you want to expand your circuit, e.g. with a GPX Eiswolf graphics card cooler, it is advisable to check the water level.

  • Seite 45: Expanding Loop Using The Gpx Eiswolf

    Eisbaer AiO Alphacool International GmbH EXPANDING LOOP USING THE GPX EISWOLF  Switch off the PC.  Loosen the quick release connector (attention, 1-2 drops of water may leak).  Insert your graphics card with Eiswolf cooler according to the manual.

  • Seite 46: Français

    (§13 du Code civil). Si vous êtes entrepreneur, la période de prescription sera fixée à seulement un an (§14 du Code civil). 3. La garantie est valable qu’avec la facture originale, le ticket de caisse ou une confirmation de garantie de la part d’ALPHACOOL INTERNATIONAL GMBH.

  • Seite 47: Materiel D'installation

    Eisbaer AiO Alphacool International GmbH MATERIEL D‘INSTALLATION RADIATEUR & nombre VENTI- varie en LATEURS fonction de nombre varie en fonction la version nombre varie en fonction de la de la version du produit du produit version du produit M3x5 M3x30 Adaptateur Y à...

  • Seite 48: Details Techniques

    Eisbaer AiO Alphacool International GmbH DETAILS TECHNIQUES BLOC DE REFROIDISSEMENT Eisbaer AMD: AM4 / AM3+ / AM3 / Kits de montage pour TR4 (Article n°.: 12875) AM2+ / AM2 / FM2+ / FM2 / & 2011-3 Narrow ILM (Article n°.: 12531) FM1 / C32 / G34 sont disponibles séparément.

  • Seite 49: Radiateurs

    Eisbaer AiO Alphacool International GmbH RADIATEURS NexXxos Série Matériel: Cuivre Variantes de modèles:XT45 120 dimensions: 160 mm x 124 mm x 45 mm ST30 140 dimensions: 178 mm x 144 mm x 30 mm ST30 240 dimensions: 278 mm x 124 mm x 30 mm...

  • Seite 50: Montage De Radiateur

    Eisbaer AiO Alphacool International GmbH MONTAGE DE RADIATEUR VENTILATEURS POUSSER M3 x 5 M3 x 30 VENTILATEURS POMPER...

  • Seite 51: Installation De Refroidisseur Processeur

    Eisbaer AiO Alphacool International GmbH INSTALLATION DE REFROIDISSEUR PROCESSEUR INTEL 1156 / 1155 / 1151 / 1150 / 1366  Sélectionnez le support et les vis appropriés. 7,5 mm  Branchez le support ensemble tel qu'illustré.  Glisser les ressorts de compression et les rondelles sur les vis et les fixer au support à...
  • Seite 52 Eisbaer AiO Alphacool International GmbH  Enlever les résidus de pâte thermique du processeur.  Poser la pâte thermique à taille d’un petit pois sur le processeur.  Etaler la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir une couche fine et homogène (<0.5mm épaisseur).
  • Seite 53 Installer refroidisseur à socket à l’aide de plaque arrière incluse . Serrer les vis en croix, à la main.  Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec. Ne pas utilizer d’outils!

  • Seite 54: Intel 2011 / 2011-3 / 2066

    Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066  Sélectionnez le support et les vis appropriés.  Branchez le support ensemble tel qu'illustré.  Glisser les ressorts de compression et les rondelles sur les vis et les fixer au support à...
  • Seite 55 Eisbaer AiO Alphacool International GmbH  Enlever les résidus de pâte thermique du processeur.  Poser la pâte thermique à taille d’un petit pois sur le processeur.  Etaler la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir une couche fine et homogène (<0.5mm épaisseur).
  • Seite 56 Fixez le refroidisseur à la base comme indiqué sur l'illustration. Serrer les vis en croix, à la main.  Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec. Ne pas utilizer d’outils! Serrer qu’a la main!

  • Seite 57: Amd Am3+ / Am3 / Am2+ / Am2 / Fm2+ / Fm2 / Fm1 / C32 / G34

    Eisbaer AiO Alphacool International GmbH AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34  Sélectionnez le support et les vis appropriés. M4 UNC 6-32 10,5  Branchez le support ensemble tel qu'illustré.
  • Seite 58 Eisbaer AiO Alphacool International GmbH  E nlever les résidus de pâte thermique du processeur.  Poser la pâte thermique à taille d’un petit pois sur le processeur.  Etaler la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir une couche fine et homogène (<0.5mm épaisseur).
  • Seite 59 Fixez la fontaine à la base comme indiqué. Serrer les vis en croix à la main.  Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

  • Seite 60: Amd Am4

    Eisbaer AiO Alphacool International GmbH AMD AM4  Sélectionnez le support et les vis appropriés. M4 UNC 6-32 10,5  Branchez le support ensemble tel qu'illustré.  Glisser les ressorts de compression et deux rondelles différentes sur les vis et les fixer avec des écrous sur le support.
  • Seite 61 Eisbaer AiO Alphacool International GmbH  E nlever les résidus de pâte thermique du processeur.  Poser la pâte thermique à taille d’un petit pois sur le processeur.  Etaler la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir une couche fine et homogène (<0.5mm épaisseur).
  • Seite 62 Fixez la fontaine à la base comme indiqué. Serrer les vis en croix à la main.  Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

  • Seite 63: Branchement Des Ventilateurs Et De La Pompe

    Eisbaer AiO Alphacool International GmbH BRANCHEMENT DES VENTILATEURS ET DE LA POMPE  Connectez les câbles du ventilateur avec l'adaptateur PWM fourni.  Connectez l'adaptateur PWM et le connecteur à 3 broches de la pompe à votre carte mère. pompe...

  • Seite 64: Mise En Service

    Eisbaer AiO Alphacool International GmbH MISE EN SERVICE Si votre Eisbaer tout-en-un est anormalement bruyant il peut aider de basculer le boiter du PC légèrement en avant et arrière. Le bruit est dû aux petites bulles d’air dans le système.

  • Seite 65: Remplir Reservoir

    Eisbaer AiO Alphacool International GmbH REMPLIR RESERVOIR La Eisbaer All-in-One est prérempli et normalement il n’est pas nécessaire de remplir de liquide de refroidissement. Si vous souhaitez agrandir votre circuit de refroidissement, par exemple par un refroidisseur de carte graphique GPX Eiswolf, nous conseillons de vérifier le niveau d’eau.

  • Seite 66: Agrandissement Par Gpx Eiswolf

    Eisbaer AiO Alphacool International GmbH AGRANDISSEMENT PAR GPX EISWOLF  Eteignez le PC.  Desserrez le raccord rapide (attention, 1-2 gouttes d'eau peuvent fuir).  Insérez votre carte graphique avec le refroidisseur Eiswolf en suivant les instructions du manuel.  Connectez la sortie Eisbaer à...
