Seite 3: Inhaltsverzeichnis

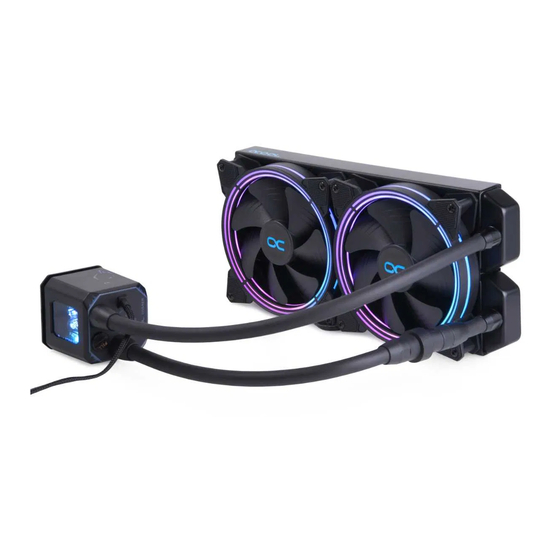

Eisbaer Aurora Alphacool International GmbH V.2.006-11.2021 DEUTSCH ........................5 SICHERHEITSHINWEISE ............................5 MONTAGEMATERIAL ............................6 TECHNISCHE DETAILS ............................7 KÜHLER ................................7 PUMPE ................................... 8 RADIATOREN ..............................8 SCHNELLVERSCHLUSS ............................ 9 RADIATORMONTAGE ............................. 10 LÜFTER DRÜCKEND ............................. 10 LÜFTER SAUGEND ............................10 LÜFTER ANSCHLIESSEN ..........................11 ANSCHLUSS DER BELEUCHTUNG AN DAS MAINBOARD ............. -
Seite 5: Deutsch
INTERNATIONAL GMBH über den Gewährleistungsanspruch. 4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über. -
Seite 6: Montagematerial
Eisbaer Aurora Alphacool International GmbH MONTAGEMATERIAL RADIATOR & Anzahl LÜFTER variiert je Anzahl variiert je nach nach Version Version M3x5 M3x30 EISBAER KÜHLER 4x 0,5 mm Wärmeleitpaste Druckfedern Unterlegscheiben 4x 2,0 mm 4x AMD 1x TR4 Montageset 1x Set Halterung... -
Seite 7: Technische Details
Eisbaer Aurora Alphacool International GmbH TECHNISCHE DETAILS KÜHLER Eisbaer Aurora AMD: AM4 / TR4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 INTEL: 2011 / 2011-3 / 2066 / 1156 / 1155 / 1151 / Eine Halterung für den Sockel... -
Seite 8: Pumpe
Eisbaer Aurora Alphacool International GmbH PUMPE DC-LT 2 Leistungsaufnahme: Spannungsbereich: 12 V DC Durchflussrate: 75 l / h max. Förderhöhe: 0,95 m RADIATOREN NexXxos Reihe Material: Kupfer Modellvarianten: ST30 240 Maße: 278 mm x 124 mm x 30 mm ST30 280 Maße: 316 mm x 144 mm x 30 mm... -
Seite 9: Schnellverschluss
Eisbaer Aurora Alphacool International GmbH SCHNELLVERSCHLUSS Kompatibilität: 13/10 mm Schläuche Material: Nylon... -
Seite 10: Radiatormontage
Eisbaer Aurora Alphacool International GmbH RADIATORMONTAGE M3 x 5 LÜFTER DRÜCKEND M3 x 30 LÜFTER SAUGEND M3 x 30... -
Seite 11: Lüfter Anschliessen
Eisbaer Aurora Alphacool International GmbH LÜFTER ANSCHLIESSEN 4-Pin PWM Stromversorgung / Drehzahlregelung über das Mainboard oder Ihre Lüftersteuerung Digital – RGB female Beleuchtungssteuerung über das Mainboard oder den beiliegenden Digital - RGB Controller Digital – RGB male Schließen Sie weitere Digital –... -
Seite 12: Anschluss Der Beleuchtung An Das Mainboard
Eisbaer Aurora Alphacool International GmbH ANSCHLUSS DER BELEUCHTUNG AN DAS MAINBOARD • Möchten Sie den beiliegenden Controller nicht verwenden, können Sie die Beleuchtung auch direkt über Ihr Mainboard anschließen und steuern. Wählen Sie die korrekte Verkabelung, in Abhängigkeit von Ihrem Mainboard:... -
Seite 13: Vorbereitung Cpu
Eisbaer Aurora Alphacool International GmbH VORBEREITUNG CPU • Entfernen Sie die Schutzfolie am Kühlerboden. • Entfernen Sie Reste der Wärmeleitpaste von der CPU. • Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf. • Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (<... -
Seite 14: Cpu - Kühlermontage
Eisbaer Aurora Alphacool International GmbH CPU - KÜHLERMONTAGE INTEL 1156 / 1155 / 1151 / 1150 / 1200 / 1366 / 1700 • Wählen Sie die entsprechende Halterung und Schrauben aus. 7,5 mm • Stecken Sie die Halterung, wie dargestellt, zusammen. - Seite 15 • Befestigen Sie den Kühler, mit Hilfe der Backplate, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an. • Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Kein Werkzeug benutzen...
-
Seite 16: Intel 2011 / 2011-3 / 2066
Befestigen Sie den Kühler auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an. • Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Schrauben... - Seite 17 Eisbaer Aurora Alphacool International GmbH Kein Werkzeug benutzen nur handfest anziehen! Beachten Sie: Einige Mainboards des Sockel 2011/- 3 haben keine durchgehenden Montagebohrungen im Sockelbereich. Drehen Sie die Schrauben in diesem Fall nicht weiter als 4 mm ein.
-
Seite 18: Amd Am3+ / Am3 / Am2+ / Am2 / Fm2+ / Fm2 / Fm1 / C32 / G34
Eisbaer Aurora Alphacool International GmbH AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 • Wählen Sie die entsprechende Halterung und Schrauben aus. M4 UNC 6-32 10,5 mm • Stecken Sie die Halterung, wie dargestellt, zusammen. - Seite 19 • Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an. • Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Kein Werkzeug benutzen...
-
Seite 20: Amd Am4
Eisbaer Aurora Alphacool International GmbH AMD AM4 • Wählen Sie die entsprechende Halterung und Schrauben aus. M4 UNC 6-32 10,5 mm • Stecken Sie die Halterung, wie dargestellt, zusammen. • Schieben Sie die Druckfedern und zwei verschiedene Unterlegscheiben auf die Schrauben auf und fixieren Sie diese an die Halterung. - Seite 21 • Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an. • Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Kein Werkzeug benutzen...
-
Seite 22: Amd Tr4
Eisbaer Aurora Alphacool International GmbH AMD TR4 • Wählen Sie die entsprechende Halterung und Schrauben aus. M3.5 5 mm • Stecken Sie die Halterung, wie dargestellt, zusammen. • Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und fixieren Sie diese an die Halterung. - Seite 23 • Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an. • Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Kein Werkzeug benutzen...
-
Seite 24: Pumpe Anschliessen
Eisbaer Aurora Alphacool International GmbH PUMPE ANSCHLIESSEN • Schließen Sie den 3 - Pin Anschluss der Pumpe an den beiliegenden Digital-RGB Controller an. ARGB-Beleuchtung (vgl. S. 11f.) Stromversorgung Pumpe (3-Pin) • Möchten Sie den Controller nicht nutzen, können Sie die Pumpe auch direkt an ihr... -
Seite 25: Inbetriebnahme
Eisbaer Aurora Alphacool International GmbH INBETRIEBNAHME Sollte Ihre Eisbaer AiO bei der Inbetriebnahme ungewöhnlich laut sein, hilft es das komplette PC Gehäuse ein wenig hin und her zu kippen. Der erhöhte Geräuschpegel der Pumpe entsteht durch Luftbläschen im geschlossenen System. Diese Bläschen entstehen durch Transport- oder Montagebewegungen. -
Seite 26: Kühlflüssigkeit Nachfüllen
Eisbaer Aurora Alphacool International GmbH KÜHLFLÜSSIGKEIT NACHFÜLLEN Die Eisbaer All-in-One ist vorbefüllt und im Normalfall ist es nicht notwendig Kühlflüssigkeit nachzufüllen. Sollten Sie Ihren Kreislauf erweitern wollen, z.B. mit einem GPX Eiswolf Grafikkartenkühler, ist es ratsam den Füllstand zu überprüfen. - Seite 72 Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Germany Support: +49 (0) 531 28874 - 0 Fax: +49 (0) 531 28874 - 22 E-Mail: info@alphacool.com https://www.alphacool.com General Managers: Andreas Rudnicki, Fabian Noelte WEEE-Reg.-Nr.: DE 54464644 Trade Register: Amtsgericht Braunschweig HRB 202390 VAT.ID.Nr.: DE270458421...
