Häufig gestellte Fragen
3.9

Wie ist der netMIRROR NMR-TFE-RE intern verschaltet?

3.10 Was bedeutet es, wenn die LED POWER IN leuchtet, aber
gleichzeitig die LED POWER OUT aus ist?
netMIRROR | NMR-TFE-RE
DOC161104UM01DE | Revision 1 | Deutsch | 2017-01 | Freigegeben | Öffentlich

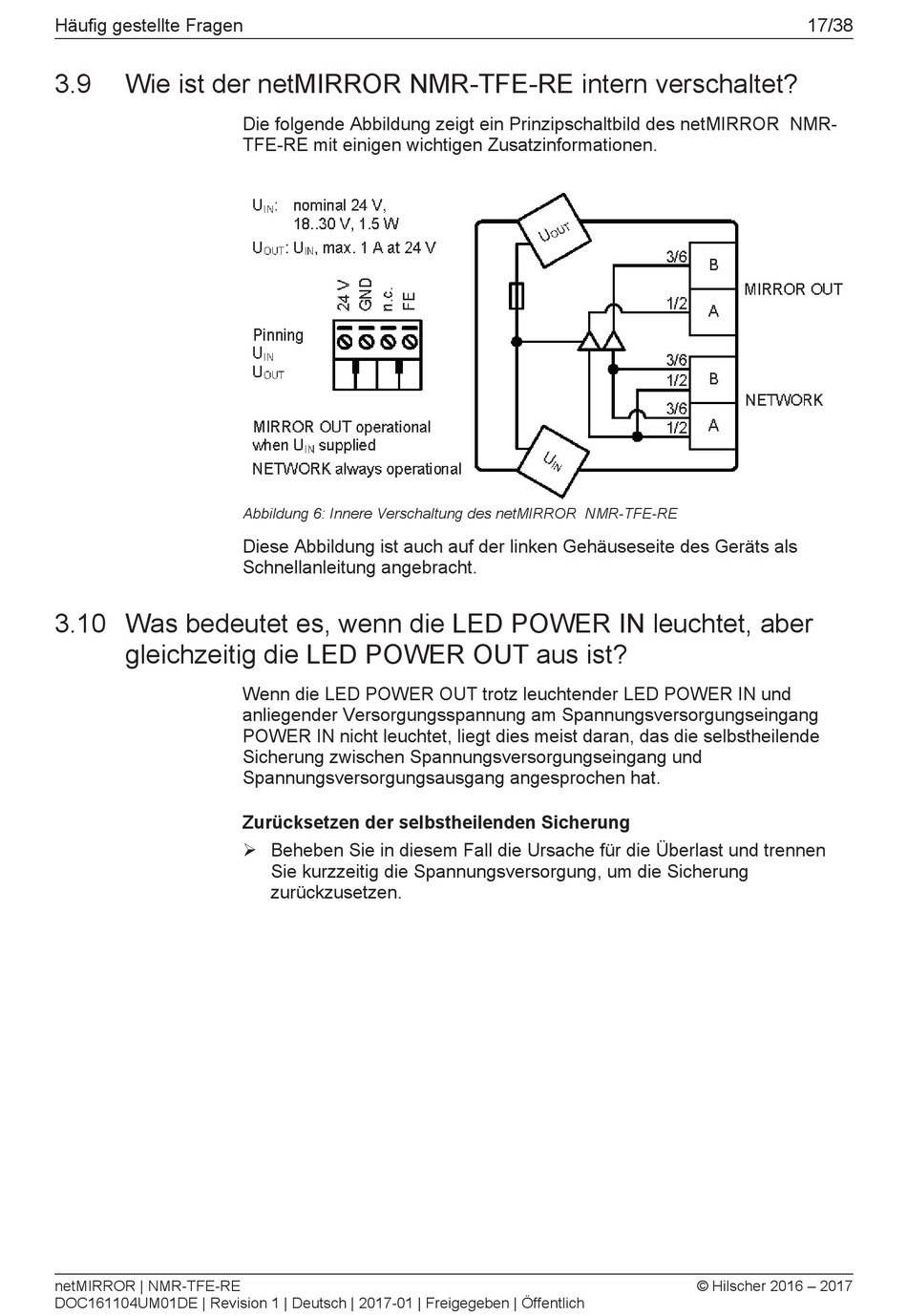

Die folgende Abbildung zeigt ein Prinzipschaltbild des netMIRROR NMR-
TFE-RE mit einigen wichtigen Zusatzinformationen.
Abbildung 6: Innere Verschaltung des netMIRROR NMR-TFE-RE
Diese Abbildung ist auch auf der linken Gehäuseseite des Geräts als
Schnellanleitung angebracht.
Wenn die LED POWER OUT trotz leuchtender LED POWER IN und
anliegender Versorgungsspannung am Spannungsversorgungseingang
POWER IN nicht leuchtet, liegt dies meist daran, das die selbstheilende
Sicherung zwischen Spannungsversorgungseingang und
Spannungsversorgungsausgang angesprochen hat.
Zurücksetzen der selbstheilenden Sicherung
Ø Beheben Sie in diesem Fall die Ursache für die Überlast und trennen
Sie kurzzeitig die Spannungsversorgung, um die Sicherung
zurückzusetzen.
17/38
