Anschlüsse und Anzeigen
5 Anschlüsse und Anzeigen
5.1
Positionen der Anschlüsse und LEDs
NMR-TFE-RE Frontansicht
netMIRROR | NMR-TFE-RE
DOC161104UM01DE | Revision 1 | Deutsch | 2017-01 | Freigegeben | Öffentlich

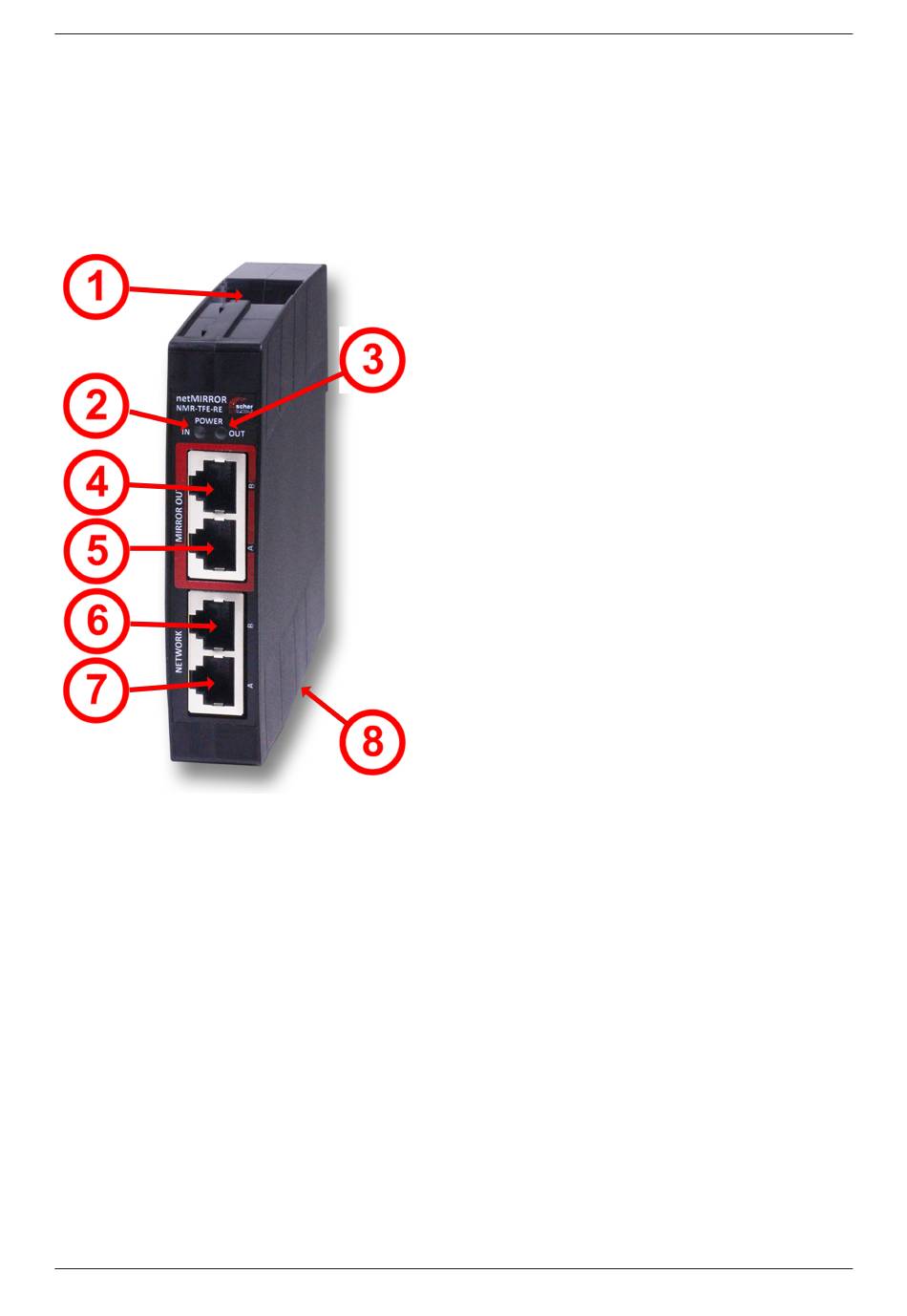

Die Positionen der Anschlüsse und LEDs des netMIRROR NMR-TFE-RE
entnehmen Sie der folgenden Abbildung:
Tabelle 8: LEDs und Anschlüsse netMIRROR NMR-TFE-RE
(1)
Anschluss für 24V-Speisung eines
netANALYZERS / Ausgang POWER OUT
(2)
POWER IN-LED
(3)
POWER OUT-LED
(4)
Real-Time Ethernet-Anschluss MIRROR OUT B
(RJ45-Buchse)
(5)
Real-Time Ethernet-Anschluss MIRROR OUT A
(RJ45-Buchse)
(6)
Real-Time Ethernet-Anschluss NETWORK B
(RJ45-Buchse)
(7)
Real-Time Ethernet-Anschluss NETWORK A
(RJ45-Buchse)
(8)
Anschluss für Spannungsversorgung POWER IN
