Aufbau des Boards
4.2
Varianten des NXIO 50-RE Boards
4.2.1
NXIO 50-RE
4.2.2
NXIO 50-RE\CL
NXIO 50-RE-Board | Hardwarebeschreibung
DOC090101UM06DE | Revision 6 | Deutsch | 2012-11 | Freigegeben | Öffentlich

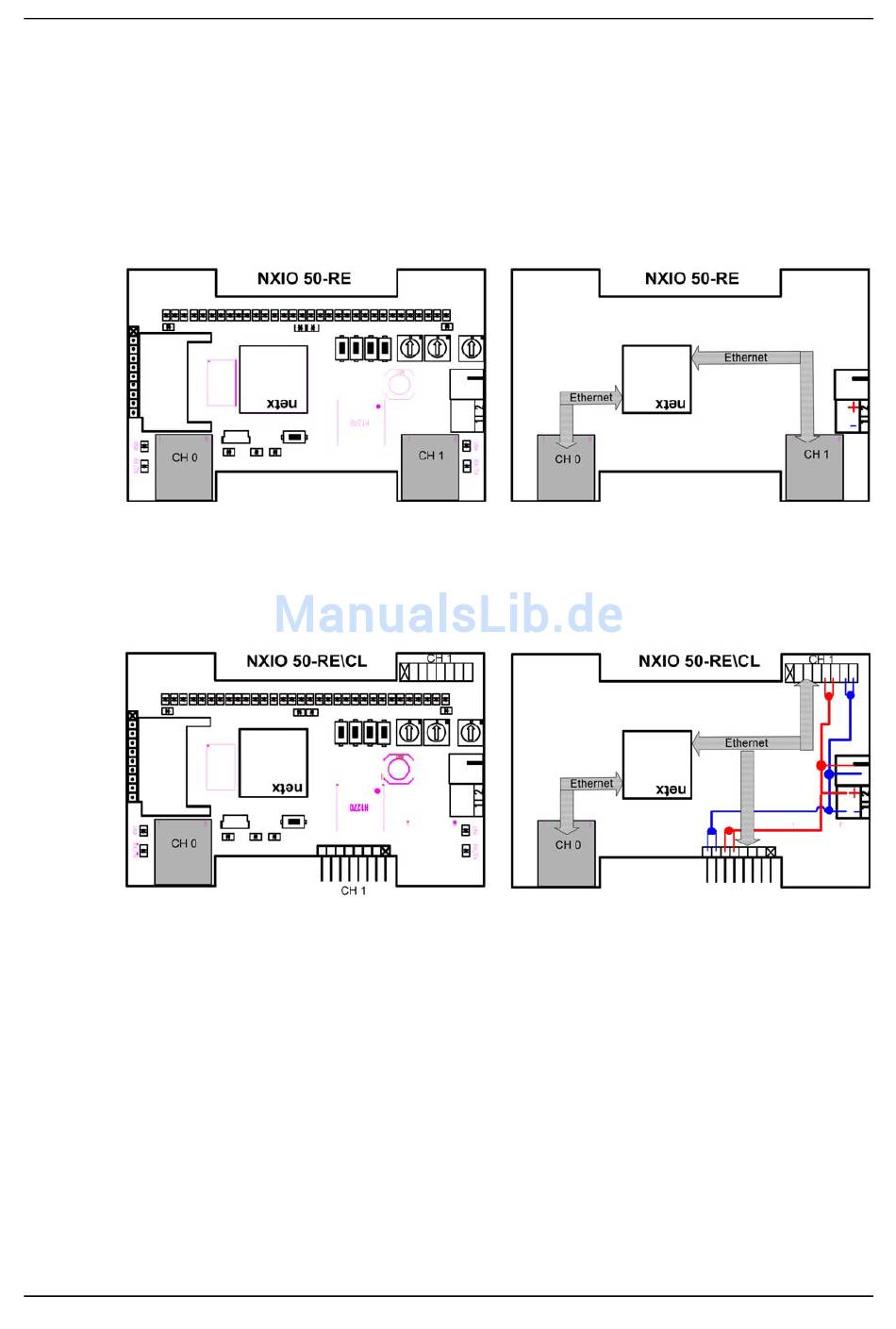

Das Board gibt es in 4 unterschiedlichen Varianten und einem Verbin-
dungsboard. In den folgenden Darstellungen sehen Sie links eine Bestü-
ckungsansicht
und
sorgungsschema.
Artikelnummer: 2521.100
Dieses Board hat 2 RJ45 Buchsen zum Anschluss von Ethernet-Kabeln. Es
ist als einzelnes eigenständiges Board nutzbar.
Artikelnummer: 2521.101
Dieses Board hat links eine RJ45 Buchse und ist zur kabellosen Adaption
weiterer NXIO 50 Boards geeignet. Der zweite Ethernet-Anschluss ist als
Stift- bzw. Buchsenleiste ausgeführt. Über diese Buchsen- bzw. Stiftleiste
wird das Board mit weiteren NXIO 50 Boards verbunden, wobei auch die
Spannungsversorgung durchgeschleift wird.
rechts
ein
Signalfluss-
20/47
und
Spannungsver-
© Hilscher, 2009-2012
