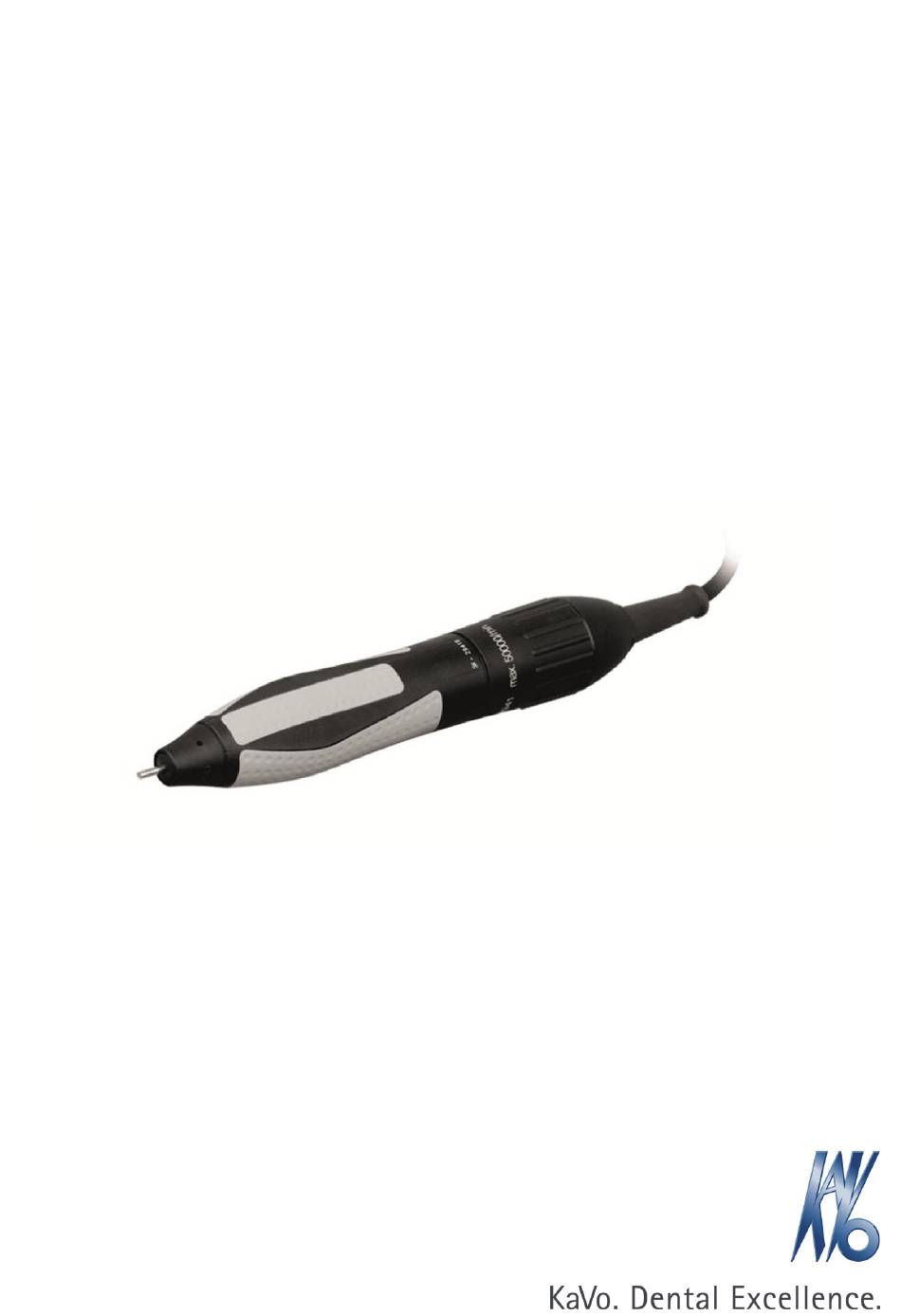

- Seite 1 Gebrauchsanweisung K-POWERgrip Handstück 4941...
- Seite 2 Vertrieb: Hersteller: KaVo Dental GmbH Kaltenbach & Voigt GmbH Bismarckring 39 Bismarckring 39 D-88400 Biberach D-88400 Biberach Tel. +49 (0) 7351 56-0 www.kavo.com Fax +49 (0) 7351 56-1488...
- Seite 3 Allgemein ..........................11 2.3.2 Produktspezifisch........................11 2.3.3 Elektronik- und Elektrogeräteentsorgung.................. 12 3 Produktbeschreibung............................13 3.1 Handstück K-POWERgrip 4941......................13 3.2 Lieferumfang............................13 3.3 Technische Daten..........................13 4 Inbetriebnahme............................... 16 5 Bedienung ..............................17 5.1 Werkzeug einsetzen/wechseln ......................17 5.2 Betrieb ..............................17 6 Wartung und Pflege............................
- Seite 4 1.1 Service Service-Hotline: +49 7351 56-1000 Service.Zahntechnik@kavo.com Bitte bei Anfragen immer die Seriennummer des Produkts angeben! Weitere Informationen unter: www.kavo.com 1.2 Benutzerführung Voraussetzung Diese Anweisung vor der ersten Inbetriebnahme des Produkts lesen, um Fehlbedie- nungen und Schädigungen zu vermeiden. 1.2.1 Abkürzungen Kurz- Erklärung...
- Seite 5 Der Garantieanspruch erlischt, wenn Defekte oder deren Folgen darauf beruhen kön- nen, dass Eingriffe oder Veränderungen am Produkt vorgenommen wurden. Ansprü- che auf Garantie können nur geltend gemacht werden, wenn diese unverzüglich KaVo schriftlich angezeigt werden. Dieser Anzeige ist die Rechnungs- bzw. Lieferscheinkopie beizufügen, aus der die Fertigungsnummer eindeutig ersichtlich ist.
- Seite 6 4. Schaden beim Transportunternehmen melden. 5. Schaden bei KaVo melden. 6. Beschädigtes Produkt keinesfalls vor Rücksprache mit KaVo zurücksenden. 7. Die unterzeichnete Empfangsbescheinigung an KaVo senden. Ist das Produkt beschädigt, ohne dass bei der Anlieferung ein Schaden an der Verpa- ckung erkennbar war, muss wie folgt vorgegangen werden: 1.
- Seite 7 Gebrauchsanweisung K-POWERgrip Handstück 4941 1 Benutzerhinweise | 1.4 Transport und Lagerung Hinweis Verletzt der Empfänger eine ihn nach der vorstehenden Bestimmung treffende Pflicht, so gilt ein Schaden als erst nach der Ablieferung entstanden (gemäß CMR-Gesetz, Kapitel 5, Artikel 30). 1.4.3 Angaben auf der Verpackung: Lagerung und Transport Hinweis Für den eventuellen Versand zum Service oder zur Reparatur die Verpackung auf- bewahren.
- Seite 8 Gebrauchsanweisung K-POWERgrip Handstück 4941 2 Sicherheit | 2.1 Beschreibung der Sicherheitshinweise 2 Sicherheit 2.1 Beschreibung der Sicherheitshinweise 2.1.1 Warnsymbol Warnsymbol 2.1.2 Struktur GEFAHR Die Einführung beschreibt Art und Quelle der Gefahr. Dieser Abschnitt beschreibt mögliche Folgen einer Missachtung. ▶ Der optionale Schritt enthält notwendige Maßnahmen zur Vermeidung von Gefah- ren.
- Seite 9 Es ist die Pflicht des Anwenders: ▪ nur fehlerfreie Arbeitsmittel zu benutzen. ▪ sich, den Patienten und Dritte vor Gefahren zu schützen. Befugt zur Durchführung von Reparatur und Wartung sowie der STK am KaVo-Pro- dukt sind folgende Personen: ▪ Techniker der KaVo-Niederlassungen mit entsprechender Produktschulung.
- Seite 10 Gebrauchsanweisung K-POWERgrip Handstück 4941 2 Sicherheit | 2.2 Sicherheitshinweise VORSICHT Beschädigungen durch Flüssigkeiten. Störungen an elektrischen Bauteilen. ▶ Produktöffnungen vor Eindringen von Flüssigkeiten schützen. ▶ Wenn Flüssigkeiten ins Gerät eingedrungen sind, nicht weiter benutzen und Ser- vice benachrichtigen. VORSICHT Vorzeitige Abnutzung und Funktionsstörungen durch unsachgemäße Wartung und Pflege.
- Seite 11 2.3.1 Allgemein Hinweis Anwendung des Produkts nur durch fachkundiges und geschultes Personal! Dieses KaVo Produkt ist zusammen mit KaVo Steuerungen zur Bearbeitung von Ma- terialien im Bereich der Zahntechnik, Industrie und Handwerk mittels rotierender Werkzeuge geeignet. Jede Art der Zweckentfremdung ist nicht erlaubt.
- Seite 12 Auf Basis der EU-Richtlinie 2012/19 über Elektro- und Elektronik-Altgeräte weisen wir darauf hin, dass das vorliegende Produkt der genannten Richtlinie unterliegt und innerhalb Europas einer speziellen Entsorgung zugeführt werden muss. Nähere Informationen unter www.kavo.com oder vom Fachhandel für Dentalpro- dukte. Für die endgültige Entsorgung: In Deutschland Um eine Rücknahme des Elektrogeräts zu veranlassen, muss wie folgt vorgegangen...
- Seite 13 Gebrauchsanweisung K-POWERgrip Handstück 4941 3 Produktbeschreibung | 3.1 Handstück K-POWERgrip 4941 3 Produktbeschreibung 3.1 Handstück K-POWERgrip 4941 Handstück K-POWERgrip 4941 ① Abdeckung ② Zylinderstift ③ Griffspitze ④ Handstückteil ⑤ Motorteil ⑥ Leitung ⑦ Spannzange Spannzangenschlüssel Klammer Reinigungspinsel 3.2 Lieferumfang Abbildung...
- Seite 14 Gebrauchsanweisung K-POWERgrip Handstück 4941 3 Produktbeschreibung | 3.3 Technische Daten Maße Länge 165 mm Durchmesser Handstückteil 29 mm Durchmesser Motorteil 28 mm Gewicht Handstück ca. 250 g Leitung ca. 105 g Spannung und Leistung Abgabeleistung 150 W Drehmoment 7 Ncm Umgebungsbedingungen Zulässiger Umgebungs-Temperaturbe- C bis +40...
- Seite 15 Gebrauchsanweisung K-POWERgrip Handstück 4941 3 Produktbeschreibung | 3.3 Technische Daten Luftdruck: 700 hPa bis 1060 hPa Hinweis Stark gekühlte Erzeugnisse sind vor Inbetriebnahme auf eine Temperatur von C bis 25 C zu bringen. Eine Betauung ist zu vermeiden. 15 / 30...
- Seite 16 Bei der ersten Inbetriebnahme, insbesondere nach einem Lagerwechsel, kann es durch ungleichmäßige Fettverteilung im Kugellager zu einer erhöhten Erwärmung kommen. KaVo empfiehlt: Das Handstück erst bei geringen Drehzahlen laufen las- sen und die Drehzahl dann stetig bis zur maximalen Drehzahl steigern. Bei Bedarf wiederholen um eine gleichmäßige Fettverteilung und geringe Erwärmung des...
- Seite 17 Hinweis Nach dem Einsetzen des Werkzeugs (Werkzeug bis zum Anschlag einsetzen, Werkzeugschaftlänge: mindestens 16 mm) muss die Funktionsfähigkeit der Spann- zange überprüft werden. KaVo empfiehlt einen Haltekrafttest mit 50 N durchzufüh- ren. Hinweis Nur funktionsfähige Werkzeuge verwenden! Gebrauchsanweisung des Werk- zeugherstellers beachten! 5.2 Betrieb...
- Seite 18 6 Wartung und Pflege | 6.1 Reinigung 6 Wartung und Pflege ® KaVo empfiehlt, zum Betrieb bzw. für die Reparatur nur Original KaVo Teile zu ver- wenden, da diese in umfangreichen Versuchen auf ihre Sicherheit, Funktion und spe- zifische Tauglichkeit geprüft wurden.
- Seite 19 Gebrauchsanweisung K-POWERgrip Handstück 4941 6 Wartung und Pflege | 6.1 Reinigung ▶ Handstückteil ② festhalten und Motorteil ③ in Pfeilrichtung drehen, bis Spannzan- ge komplett geschlossen ist. ▶ Welle am Stift ① langsam drehen, bis sich Klammer B mit geringem Widerstand in Griffspitze ②...
- Seite 20 Gebrauchsanweisung K-POWERgrip Handstück 4941 6 Wartung und Pflege | 6.2 Wartung ▶ Handstückteil ② festhalten und Motorteil ③ in Pfeilrichtung drehen, bis Spannzan- ge komplett geschlossen ist. 6.2 Wartung 6.2.1 Kugellager austauschen Demontage ▶ Welle am Stift ① langsam drehen, bis sich Klammer B mit geringem Widerstand in Griffspitze ②...
- Seite 21 Gebrauchsanweisung K-POWERgrip Handstück 4941 6 Wartung und Pflege | 6.2 Wartung ▶ Welle mit Schlüssel D festhalten und Mutter ① mit Steckschlüssel E lösen (Links- gewinde beachten). ▶ Mutter ①, Kugellager ② und Ring ③ abnehmen. Montage ▶ Ring ①, Kugellager ② und Mutter ③ auf Welle aufschieben. ▶...
- Seite 22 B vorsichtig anziehen. ▶ Abdeckung ① einsetzen. Hinweis Nach einem Lagerwechsel empfiehlt KaVo vor Nutzung des Handstücks ein Einlau- fen der Kugellager. Damit wird eine höhere Lebensdauer und geringere Erwärmung durch eine gleichmäßige Fettverteilung im Lager erreicht. Das Handstück fixieren um selbstständiges Wegrollen zu verhindern.
- Seite 23 Gebrauchsanweisung K-POWERgrip Handstück 4941 7 Beheben von Störungen 7 Beheben von Störungen WARNUNG Wartungsarbeiten am elektrischen Teil des Geräts. Stromschlag. ▶ Reparatur- und Wartungsarbeiten am elektrischen Teil des Geräts nur von qualifi- zierten Fachleuten oder geschulten Personen durchführen lassen. ▶ Auf Sicherheitsvorschriften hinweisen. ▶...
- Seite 24 Gebrauchsanweisung K-POWERgrip Handstück 4941 8 Zubehör 8 Zubehör Darstellung Materialkurztext Materialnummer Handstückablage 0.642.0352 Spannzange 2,35 mm 0.674.4871 Spannzange 3,00 mm 0.674.4881 Schlüssel D 0.411.3962 Steckschlüssel E 0.411.2310 24 / 30...
- Seite 25 Gebrauchsanweisung K-POWERgrip Handstück 4941 9 Ersatzteile | 6.2 Wartung 9 Ersatzteile Verk.-Nr. K POWERgrip Typ 4941 07/2009 Mat.-Nr. 1.002.2916 01.40 0.410.0732 0411.3180 0.674.7942 0.222.4018 0.200.0836 0.200.0837 0.200.6095 0.220.0779 0.201.8083 1.002.3648 0.674.4861 0.220.0778 0.200.6093 0.200.6219 1.002.3367 P ower g r i p P ower g r i p 0.200.6320 0.223.0111...
