- Seite 1 Gebrauchsanweisung K-POWERgrip Handstück 4941 Immer auf der sicheren Seite.
- Seite 2 Hersteller: Vertrieb: KaVo Dental GmbH Kaltenbach & Voigt GmbH Bismarckring 39 Bismarckring 39 D-88400 Biberach D-88400 Biberach Tel. +49 7351 56-0 www.kavo.com Fax +49 7351 56-1488...
-
Seite 3: Inhaltsverzeichnis
Zweckbestimmung – Bestimmungsgemäße Verwendung 2.2.1 Allgemein 2.2.2 Produktspezifisch 2.2.3 Elektronik- und Elektrogeräteentsorgung Sicherheitshinweise 2.3.1 Allgemein 2.3.2 Produktspezifisch Produktbeschreibung Handstück K-POWERgrip 4941 Lieferumfang Technische Daten Inbetriebnahme Bedienung Werkzeug einsetzen/wechseln Betrieb Wartung und Pflege Reinigung 6.1.1 Wöchentliche Reinigung von Spannzange und Handstückteil Wartung 6.2.1 Kugellager austauschen 6.2.2... -
Seite 4: Benutzerhinweise
1.1 Service Service-Hotline: +49 7351 56-1600 Service.Zahntechnik@kavo.com Bitte bei Anfragen immer die Seriennummer des Produkts angeben! Weitere Informationen unter: www.kavo.com 1.2 Benutzerführung Voraussetzung Diese Anweisung vor der ersten Inbetriebnahme des Produkts lesen, um Fehlbe‐ dienungen und Schädigungen zu vermeiden. 1.2.1 Abkürzungen Kurz‐... -
Seite 5: Zielgruppe
Dieses Dokument richtet sich an Zahntechniker und an das Laborpersonal. 1.3 Garantiebestimmungen KaVo übernimmt im Rahmen der gültigen KaVo Lieferungs- und Zahlungsbedin‐ gungen die Garantieleistung für einwandfreie Funktion, Fehlerfreiheit im Material und in der Herstellung für die Dauer von 12 Monaten ab dem vom Verkäufer be‐... -
Seite 6: Transportschäden
4. Schaden beim Transportunternehmen melden. 5. Schaden bei KaVo melden. 6. Beschädigtes Produkt keinesfalls vor Rücksprache mit KaVo zurücksenden. 7. Die unterzeichnete Empfangsbescheinigung an KaVo senden. Ist das Produkt beschädigt, ohne dass bei der Ablieferung ein Schaden an der Ver‐... -
Seite 7: Angaben Auf Der Verpackung: Lagerung Und Transport
Gebrauchsanweisung K-POWERgrip Handstück 4941 1 Benutzerhinweise | 1.4 Transport und Lagerung Hinweis Verletzt der Empfänger eine ihn nach der vorstehenden Bestimmung treffende Pflicht, so gilt ein Schaden als erst nach der Ablieferung entstanden (gem. CMR- Gesetz, Kapitel 5, Art. 30). 1.4.3 Angaben auf der Verpackung: Lagerung und Transport Hinweis Für eventuellen Versand zum Service oder zur Reparatur Verpackung... -
Seite 8: Sicherheit
Gebrauchsanweisung K-POWERgrip Handstück 4941 2 Sicherheit | 2.1 Beschreibung der Sicherheitshinweise 2 Sicherheit 2.1 Beschreibung der Sicherheitshinweise 2.1.1 Warnsymbol Warnsymbol 2.1.2 Struktur GEFAHR Die Einführung beschreibt Art und Quelle der Gefahr. Dieser Abschnitt beschreibt mögliche Folgen einer Missachtung. ▶ Der optionale Schritt enthält notwendige Maßnahmen zur Vermeidung von Gefahren. -
Seite 9: Produktspezifisch
Gebrauchsanweisung K-POWERgrip Handstück 4941 2 Sicherheit | 2.2 Zweckbestimmung – Bestimmungsgemäße Verwendung Dieses KaVo Produkt ist nur für Zahntechnik, Industrie und Handwerk geeignet. Jede Art der Zweckentfremdung ist nicht erlaubt. Zur bestimmungsgemäßen Benutzung gehört auch das Beachten aller Hinweise aus der Gebrauchsanweisung sowie die Einhaltung der Inspektions- und Wartungs‐... -
Seite 10: Sicherheitshinweise
Befugt zur Reparatur und Wartung des KaVo Produkts sind: ▪ Techniker der KaVo Niederlassungen mit entsprechender Produktschulung. ▪ Die speziell von KaVo geschulten Techniker der KaVo Vertragshändler. KaVo übernimmt keine Verantwortung für Schäden durch: ▪ äußere Einwirkungen, schlechte Qualität der Medien oder mangelhafte Instal‐... - Seite 11 VORSICHT Unsachgemäße Wartung oder Reparatur des Produkts. Beschädigungen am Produkt. ▶ Reparatur- und Wartungsarbeiten am elektronischen Teil des Geräts dürfen nur von Fachleuten oder von KaVo geschulten Technikern durchgeführt wer‐ den! ▶ Nur original KaVo Ersatzteile verwenden! WARNUNG Verletzungen oder Beschädigungen durch beschädigte Funktionsteile.
-
Seite 12: Produktspezifisch
Gebrauchsanweisung K-POWERgrip Handstück 4941 2 Sicherheit | 2.3 Sicherheitshinweise VORSICHT Verletzungen oder Beschädigungen durch Verschleiß. Unregelmäßige Laufgeräusche, starke Vibrationen, Überhitzung, Unwucht oder zu geringe Haltekraft. ▶ Nicht weiterarbeiten und Service benachrichtigen. 2.3.2 Produktspezifisch VORSICHT Gefährdung durch unsachgemäß abgelegtes Handstück. Verletzung durch eingespannten Bohrer oder Schleifer. Beschädigung des Spannsystems durch Herunterfallen des Handstücks. -
Seite 13: Produktbeschreibung

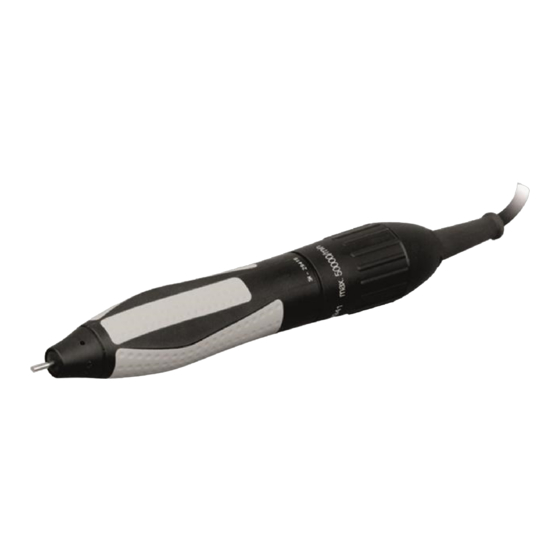

Gebrauchsanweisung K-POWERgrip Handstück 4941 3 Produktbeschreibung | 3.1 Handstück K-POWERgrip 4941 3 Produktbeschreibung 3.1 Handstück K-POWERgrip 4941 Handstück K-POWERgrip 4941 A Spannzangenschlüssel ① Abdeckung B Klammer ② Zylinderstift C Reinigungspinsel ③ Griffspitze ④ Handstückteil ⑤ Motorteil ⑥ Leitung ⑦ Spannzange 3.2 Lieferumfang... -
Seite 14: Technische Daten
Gebrauchsanweisung K-POWERgrip Handstück 4941 3 Produktbeschreibung | 3.3 Technische Daten 3.3 Technische Daten Drehzahl Bereich 1000 bis 50 000 min Maße Länge 165 mm Durchmesser Handstückteil 29 mm Durchmesser Motorteil 28 mm Gewicht Handstück ca. 250 g Leitung ca. 105 g Spannung und Leistung Abgabeleistung 150 W... - Seite 15 Gebrauchsanweisung K-POWERgrip Handstück 4941 3 Produktbeschreibung | 3.3 Technische Daten Relative Feuchte: 5 % bis 95 % (nicht kondensierend) Luftdruck: 700 hPa bis 1060 hPa Hinweis Stark gekühlte Erzeugnisse sind vor Inbetriebnahme auf eine Temperatur von 20 °C bis 25 °C zu bringen. Eine Betauung ist zu vermeiden. 13/30...
-
Seite 16: Inbetriebnahme
Hinweis Bei geöffneter Spannzange ist das Handstück arretiert und bei unbeabsichtigtem Betrieb schaltet das Steuergerät auf Funktionsstörung. Die Kombination Steuergerät–Handstück muss von KaVo zugelassen sein. Hinweis Im Neuzustand ist ein leises unregelmäßiges „Klicken“ oder „Klirren“ bei hoher Drehzahl des Mikromotors hörbar. Dieses Lager-Geräusch ist völlig normal und verschwindet, sobald sich eine gleichmäßige Fettverteilung eingestellt hat. -
Seite 17: Bedienung
Hinweis Nach dem Einsetzen des Werkzeugs (Werkzeug bis zum Anschlag einsetzen, Werkzeugschaftlänge: mindestens 16 mm) muss die Funktionsfähigkeit der Spannzange überprüft werden. KaVo empfiehlt einen Haltekrafttest mit 50 N durch‐ zuführen. Hinweis Nur funktionsfähige Werkzeuge verwenden! Gebrauchsanweisung des Werkzeug‐... - Seite 18 Gebrauchsanweisung K-POWERgrip Handstück 4941 5 Bedienung | 5.2 Betrieb ▶ Handstück gemäß Gebrauchsanweisung des vorgeschalteten Steuergeräts in Betrieb nehmen. 16/30...
-
Seite 19: Wartung Und Pflege
Gebrauchsanweisung K-POWERgrip Handstück 4941 6 Wartung und Pflege | 6.1 Reinigung 6 Wartung und Pflege KaVo empfiehlt, zum Betrieb bzw. für die Reparatur nur Original KaVo Teile ® verwenden, da diese in umfangreichen Versuchen auf ihre Sicherheit, Funktion und spezifische Tauglichkeit geprüft wurden. - Seite 20 Gebrauchsanweisung K-POWERgrip Handstück 4941 6 Wartung und Pflege | 6.1 Reinigung ▶ Abdeckung ① entnehmen. ▶ Neues Werkzeug oder Prüfstift ① bis Anschlag in Spannzange einschieben. ▶ Handstückteil ② festhalten und Motorteil ③ in Pfeilrichtung drehen, bis Spann‐ zange komplett geschlossen ist. ▶...
-
Seite 21: Spannzange Montieren
Gebrauchsanweisung K-POWERgrip Handstück 4941 6 Wartung und Pflege | 6.2 Wartung Spannzange montieren ▶ Spannzange ② inkl. Stift ① mit Original-Spannzangenschlüssel A einsetzen und festdrehen. ▶ Abdeckung ① wieder anbringen. ▶ Bei Abnutzung Abdeckung ersetzen (drei Stück im Pflegeset). ▶ Klammer B aus Griffspitze entnehmen. ▶... - Seite 25 Gebrauchsanweisung K-POWERgrip Handstück 4941 6 Wartung und Pflege | 6.2 Wartung ▶ Neue 3-polige Leitung vollständig in Motorteil ① einstecken und Anschlusskap‐ pe ② mit Schlüssel D einschrauben. Hinweis Funktionalität des Handstücks überprüfen. 23/30...
-
Seite 26: Leitung Austauschen
Gebrauchsanweisung K-POWERgrip Handstück 4941 7 Beheben von Störungen 7 Beheben von Störungen WARNUNG Wartungsarbeiten am elektrischen Teil des Geräts. Stromschlag. ▶ Reparatur- und Wartungsarbeiten am elektrischen Teil des Geräts nur von qualifizierten Fachleuten oder geschulten Personen durchführen lassen. ▶ Auf Sicherheitsvorschriften hinweisen. ▶... - Seite 27 Gebrauchsanweisung K-POWERgrip Handstück 4941 7 Beheben von Störungen Störung Ursache Behebung Elektronikfehler im Steuergerät. ▶ Steuergerät prüfen bzw. repa‐ rieren lassen. 25/30...
-
Seite 28: Zubehör
Gebrauchsanweisung K-POWERgrip Handstück 4941 8 Zubehör 8 Zubehör Darstellung Materialkurztext Mat.-Nr. Handstückablage 0.642.0352 Spannzange 3,0 mm 0.674.4881 Spannzange 2,35 mm 0.674.4871 Schlüssel D 0.411.3962 Steckschlüssel E 0.411.2310 26/30... -
Seite 29: Ersatzteile
Gebrauchsanweisung K-POWERgrip Handstück 4941 9 Ersatzteile 9 Ersatzteile Verk.-Nr . K POWERgrip Typ 4941 08/2004 Mat.-Nr . 1.002.2916 01.40 0.410.0732 0411.3180 0.674.7942 0.222.4018 0.200.0836 0.200.0837 0.200.6095 0.220.0779 0.201.8083 1.002.3648 0.674.4861 0.220.0778 0.200.6093 0.200.6219 1.002.3367 P ower g r i p P ower g r i p 0.200.6320 0.223.0111... - Seite 30 Gebrauchsanweisung K-POWERgrip Handstück 4941 9 Ersatzteile Verk.-Nr. K POWERgrip Typ 4941 03/2009 Mat.-Nr. 1.002.2916 01.40 0.410.0732 ø 2,35 mm 0.674.8212 ø 3,00 mm 0.674.8482 ø 2,35 mm 0.674.4871 ø 3,00 mm 0.674.4881 0.674.9012 0.200.0826 0.200.6220 0.674.9002 1.000.1260 1.000.3586 0.222.4044 0.200.1252 0.200.6199 0.674.8752 1.002.2896...
-
Seite 31: Konformitätserklärung
