14.8 Videoübertragung
■
Bei einer kompatiblen FPV-Brille können Videobilder in Echtzeit übertragen werden.
■
Kompatible Fabrikate: RC Logger (89141RC), Fat Shark
■
Lesen Sie die Bedienungsanleitung zu der jeweiligen Brille, bevor Sie diese einsetzen.

14.8.1 Standardkanal

Standardkanal beim Navigator 250: 5820 MHz

14.8.2 Kanal wechseln

1. Drehen Sie den Navigator 250, um Zugang zu den Kanal-DIP-Schaltern auf der
Videoplatine zu erhalten.
2. Lesen Sie die folgenden Abschnitte „Kanalwechsel" sowie „Verfügbare Kanäle" durch
und stellen Sie einen passenden Kanal für Ihre jeweilige FPV-Brille ein.
Kanalwechsel:

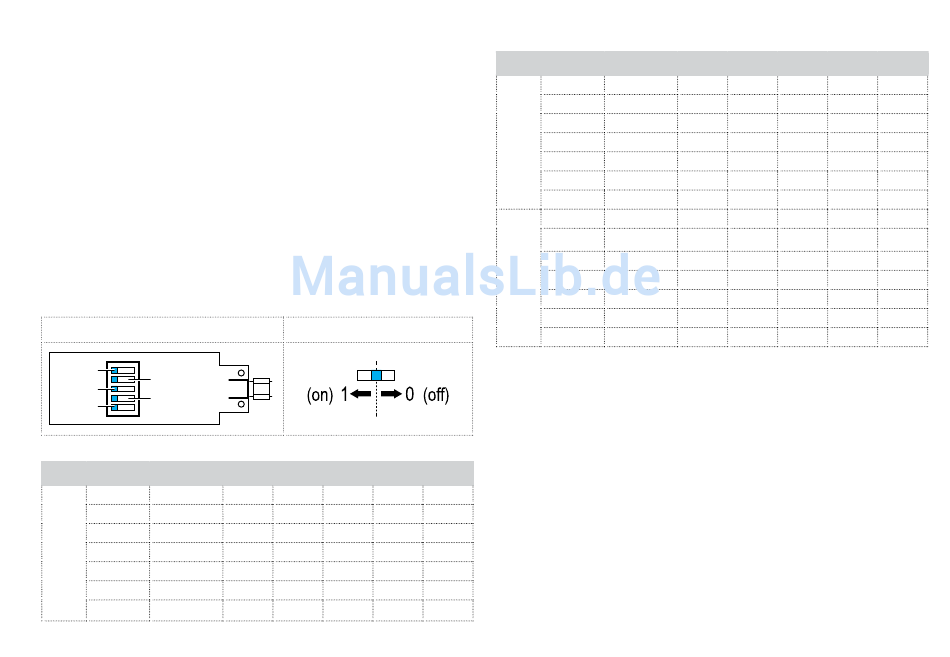

Videoplatine mit Kanal-DIP-Schaltern
S5
S4
S3
S2
S1
ON
Verfügbare Kanäle:
Band Kanal Frequenz
A CH1 5865 MHz
CH2 5845 MHz
CH3 5825 MHz
CH4 5805 MHz
CH5 5785 MHz
CH6 5765 MHz
CH7 5745 MHz
20 | Mit Dem Navigator 250 In Die Luft
Kanäle wechseln
S1 S2 S3 S4
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 0
1 1 0 0
Band Kanal Frequenz
B CH2 5752 MHz
CH3 5771 MHz
CH4 5790 MHz
CH5 5809 MHz
CH6 5828 MHz
CH7 5847 MHz
CH8 5866 MHz
F CH1 5740 MHz
CH2 5760 MHz
CH3 5780 MHz
CH4 5800 MHz
CH5 5820 MHz
CH6 5840 MHz
CH7 5860 MHz
„x" steht entweder für 1 oder 0, wobei jede der beiden Positionen okay ist

14.8.3 FPV-Brille verbinden

1. Setzen Sie den Flugakku ein.
2. Schalten Sie die Brille ein und stellen den Kanal auf den am Navigator 250 eingestellten
Kanal.
3. Prüfen Sie die Videoübertragung.
S5
0
0
0
0
0
0
0
S1 S2 S3 S4
0 0 1 1
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 1
1 1 0 1
1 1 1 1
0 0 0 x
1
0 0 x
1
0 0 x
1 1
0 x
1 0 0 x
1 0 1 x
1 1 0 x
