Befestigen Des Kabelbaums - Boss Snowplow Rt3 Installationsanweisungen

Befestigen des
Kabelbaums
GEFAHR
Motoren in Fahrzeugen umfassen bewegliche
Teile und können sehr heiß werden und
schwere Verbrennungen und Verletzungen
verursachen.
Stellen Sie den Motor ab und lassen ihn
ausreichend abkühlen, bevor Sie dieses Kit
montieren.
GEFAHR
Die Batterien von Fahrzeugen können
elektrische Schläge und schwere
Verbrennungen oder tödliche Verletzungen
verursachen.
Schließen Sie die Batterie ab, bevor Sie dieses
Kit montieren.
Hinweis:
Tragen Sie dielektrisches Fett auf alle
elektrischen Anschlüsse auf.
Hinweis:
Für einige Fahrzeuge wird ein
Blinkerrelaiskit benötigt. Wenden Sie sich für weitere
Informationen an Ihren BOSS-Vertragshändler.
Hinweis:
Wenn Sie einen Scheinwerferadapter für Ihr
Fahrzeug benötigen, finden Sie weitere Informationen
unter Einbauen der Scheinwerfer-Adapter (Seite

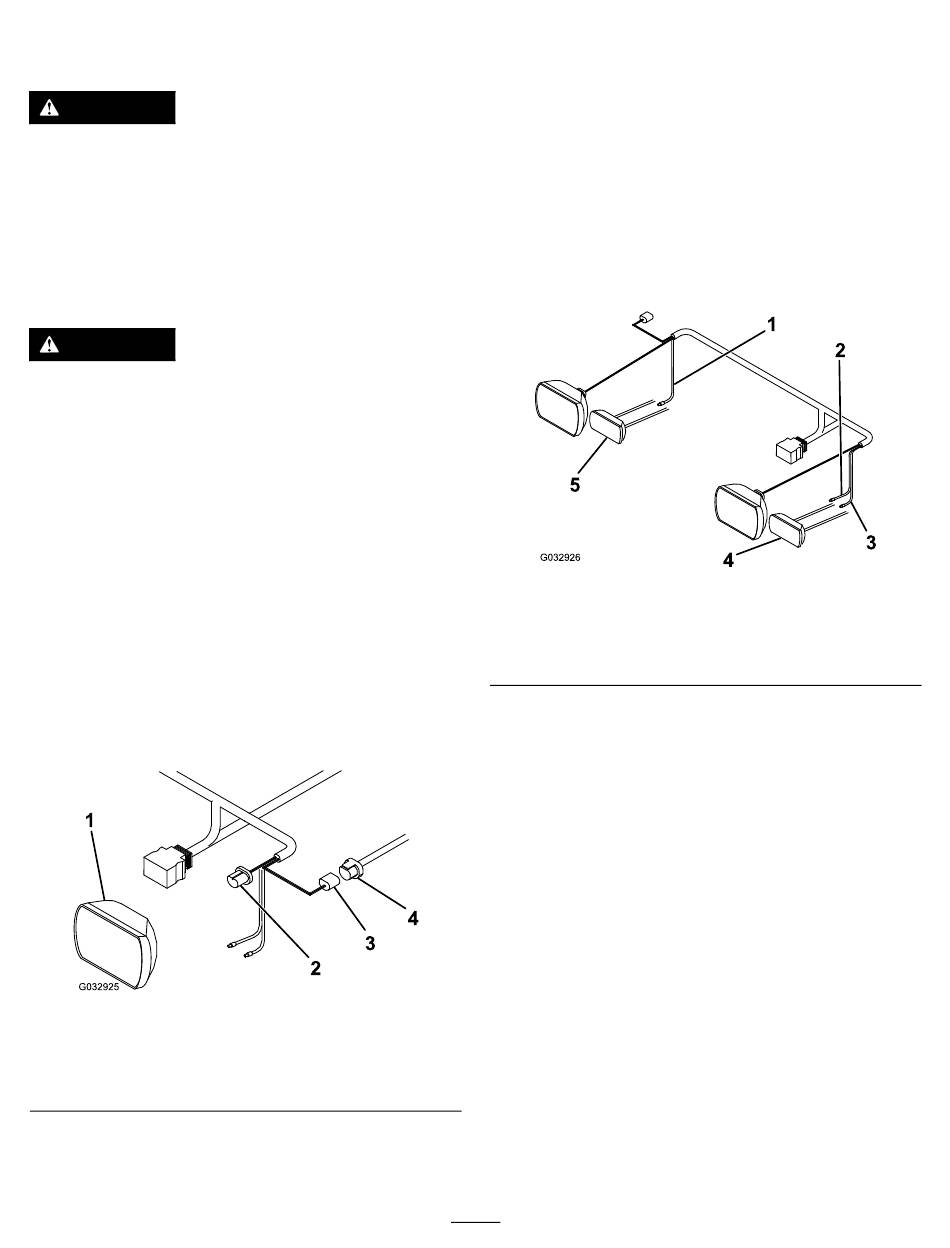

1. Nehmen Sie den Kabelanschluss hinten am
linken Scheinwerfer des Fahrzeugs ab
1. Fahrzeugscheinwerfer
2. Blauer Anschluss
2. Schließen Sie den blauen Anschluss
vom langen Kabelbaum hinten am linken
Fahrzeugscheinwerfer an
(Bild
Bild 16
3. Schwarzer Anschluss
4. Kabelbaumanschluss des
Fahrzeugs
(Bild 16).
3. Schließen Sie den schwarzen Anschluss vom
langen Kabelbaum am vorher abgeschlossenen
Anschluss am Fahrzeugkabelbaum an
4. Wiederholen Sie die Schritte
rechten Fahrzeugscheinwerfer.
5. Schließen Sie das rosa Kabel vom langen
Kabelbaum mit einer Spleißverbindung am
rechten Blinker an
Wichtig:
mit einer Testlampe, bevor Sie eine
Spleißverbindung an einem elektrischen
Schaltkreis erstellen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
1. Rosa Kabel
2. Lila Kabel
3. Gelbes Kabel
17).
6. Schließen Sie das lila Kabel vom langen
Kabelbaum mit einer Spleißverbindung am
linken Blinker an
16).
7. Schließen Sie das gelbe Kabel vom langen
Kabelbaum mit einer Spleißverbindung am
linken Parklicht an
8. Stellen Sie sicher, dass die Spritzwand des
Fahrzeugs keine Behinderungen hat.
9. Bohren Sie ein drei cm großes Loch durch die
Spritzwand an der Fahrerseite des Fahrzeugs.
Hinweis:
zugänglichen Stelle sein.
10. Setzen Sie die geteilte Gummidichtung in das
g032925
Loch ein.
11. Ziehen Sie den Anschluss des Schneeschild-
Steuergeräts, das schwarz/rote Kabel und die
zwei schwarzen Kabel durch das Loch in der
Spritzwand in die Fahrzeugkabine
Wichtig:
Kabel fest angeschlossen sind und keine
heißen oder beweglichen Teile berühren,
13
1 bis
(Bild 17).
Identifizieren Sie den Schaltkreis
Bild 17
4. Linker Blinker
5. Rechter Blinker
(Bild 17).
(Bild 17).
Das Loch sollte an einer leicht
Stellen Sie sicher, dass alle
(Bild 16).
3 für den
g032926
(Bild 18).
