Wichtig:
Ziehen Sie sie nicht zu fest an.
5. Wiederholen Sie die Schritte
linken Seite.
6. Verwenden Sie Gewindesperrmittel und
schließen Sie das eine Ende des kurzen
Schlauchs am oberen Anschlussstück am
Hubzylinder an (Bild
Anschlussstück, bis es handfest angezogen ist,
und drehen es dann um weitere zwei oder drei
Umdrehungen.
Wichtig:
Ziehen Sie sie nicht zu fest an.
7. Befestigen Sie das freie Ende des mittellangen
Schlauchs am rückwärtigen Anschlussstück des
Hydraulikverteilers
Anschlussstück, bis es handfest angezogen ist,
und drehen es dann um weitere zwei oder drei
Umdrehungen.
Wichtig:
Ziehen Sie sie nicht zu fest an.
Montieren der
Scheinwerferleiste
1. Befestigen Sie die Scheinwerferleiste mit vier
Schrauben (⅜" x 1¼") und selbstverriegelnden
Muttern (⅜") durch die hinteren Löcher oben an
der Kupplungssäule
Schrauben mit 31 N·m an.
Hinweis:
Wenn die Scheinwerferleiste
oder die Scheinwerfer des Schneeschilds
die Motorhaube des Fahrzeugs berühren,
befestigen Sie die Leiste in den vorderen
Löchern.

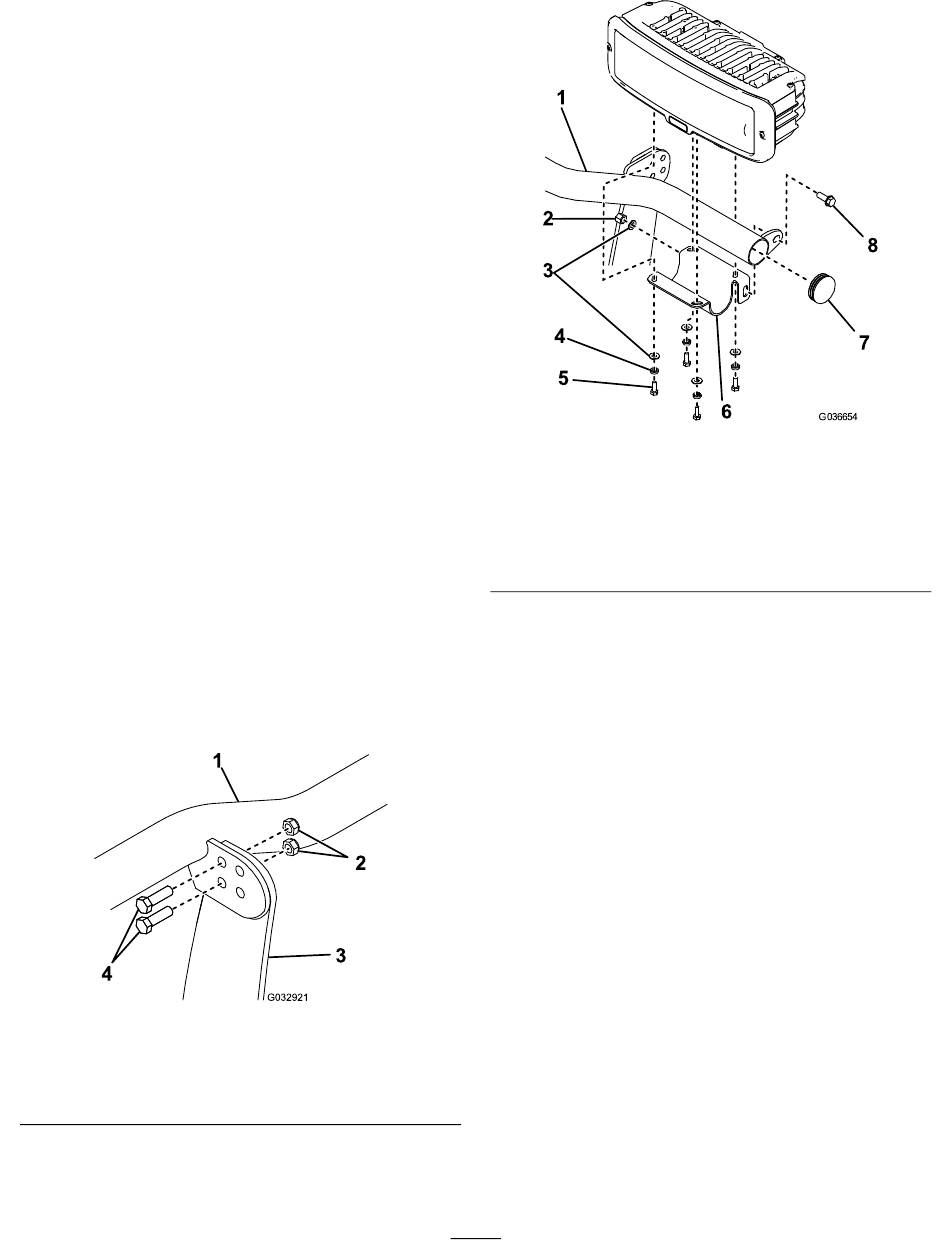

1. Scheinwerferleiste
2. Selbstverriegelnde
Muttern (⅜")
2. Stellen Sie sicher, dass die Endkappen an den
Enden der Scheinwerferleiste angebracht sind
(Bild 12).
3 und 4 an der
10). Drehen Sie das
(Bild 10). Drehen Sie das
(Bild 11). Ziehen Sie die
Bild 11
3. Kupplungssäule
4. Schrauben (⅜" x 1¼")
1. Scheinwerferleiste
2. Nylon-Sicherungsmutter
3. Flachscheibe
4. Federring
3. Befestigen Sie die linke Scheinwerferhalterung
mit einer Bundkopfschraube (⅜" x 1"), einer
Flachscheibe und einer Nylon-Sicherungsmutter
an der Scheinwerferleiste
Wichtig:
Schrauben kein Schraubensicherungsmittel.
Hinweis:
nicht fest.
4. Befestigen Sie den linken Scheinwerfer mit zwei
vier Schrauben (¼" x ¾"), Federscheiben und
Flachscheiben an der Scheinwerferhalterung
(Bild 12).
Wichtig:
Schrauben kein Schraubensicherungsmittel.
Hinweis:
nicht fest.
g032921
5. Wiederholen Sie die Schritte
rechte Scheinwerferhalterung und den rechten
Scheinwerfer.
6. Stecken Sie die Scheinwerferanschlüsse
am Kabelbaum in die Rückseite des
Scheinwerfergehäuses
kurze Kabel mit dem linken Scheinwerfer und
das lange Kabel mit dem rechten Scheinwerfer.
11
Bild 12
5. Schraube (¼" x 3¼")
6. Scheinwerferhalterung
7. Endkappe
8. Bundkopfschraube
(⅜" x 1")
(Bild 12).
Verwenden Sie an diesen
Ziehen Sie die Befestigungen noch
Verwenden Sie an diesen
Ziehen Sie die Befestigungen noch
3 und
(Bild 13). Verbinden das
g036654
4 für die
