Befestigen Der Auslösefedern Und Der Kupplungssäule - Boss Snowplow Rt3 Installationsanweisungen

Hinweis:
Stellen Sie sicher, dass der
Schraubenkopf an der rechten Seite der
Befestigungshalterung ist.
1. Sicherungsmutter (⅝")
2. Schraube (⅝" x 3")
3. Schrauben (⅜" x 1½")
5. Befestigen Sie die Schardämpferbefestigung mit
einer Schraube (⅝") und einer Sicherungsmutter
oben am Stoßdämpfer, wie in
Hinweis:
Ziehen Sie die Schraube und
Sicherungsmutter noch nicht fest.
6. Schieben Sie die Dämpferbefestigung des
Schneeschilds auf die mittlere Rippe des
Schneeschilds und befestigen sie mit zwei
Schrauben (⅜" x 1½") und Sicherungsmuttern
(Bild 6).
Hinweis:
Ziehen Sie die Schrauben und
Sicherungsmuttern noch nicht fest.
7. Fahren Sie den Stoßdämpfer aus, sodass 6 mm
der Stange sichtbar sind
8. Ziehen Sie die Schrauben (⅜") am Stoßdämpfer
bis auf 31 N·m an.
9. Ziehen Sie die Schrauben (⅝") oben und unten
am Stoßdämpfer an, bis weniger als 12 mm des
Schraubengewindes sichtbar sind.
Wichtig:
Ziehen Sie sie nicht zu fest an.
Befestigen der
Auslösefedern und der
Kupplungssäule
Die Anzahl der Auslösefedern und die Größe der
Befestigungsmittel sind von den jeweiligen Modellen
abhängig. Ermitteln Sie anhand der folgenden
Tabelle, welche Befestigungsmittel Sie verwenden
sollten:

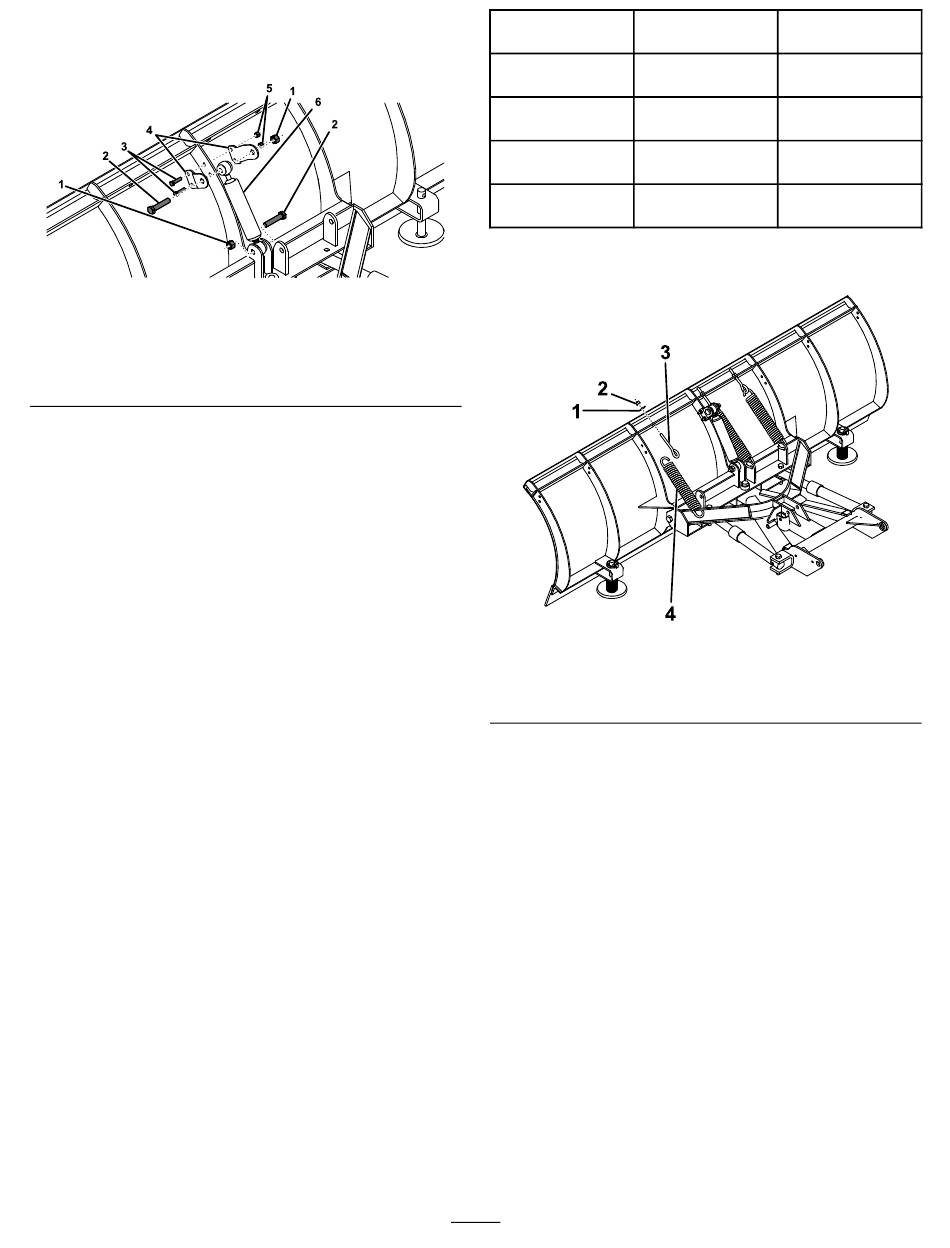

Bild 6
4. Schardämpferbefestigung
5. Sicherungsmuttern (⅜")
6. Stoßdämpfer
Bild 6 abgebildet.
(Bild 6).
Schneepflug
Standard-Duty
Stahlpflug
Standard-Duty
Kunststoffpflug
Super-Duty-
Gleitteller
Heavy-Duty-
Gleitteller
1. Haken Sie die Auslösefedern an den Löchern im
Schubrahmen ein
g210876
1. Sicherungsmuttern
2. Scheibe
2. Haken Sie die anderen Enden der Auslösefedern
an den Augbolzen ein
3. Stecken Sie das Gewindeende der Augbolzen
durch die Löcher des Schneeschilds und
befestigen Sie diese mit Unterlegscheiben und
Sicherungsmuttern
4. Ziehen Sie die selbstverriegelnden
Muttern an, bis der Abstand zwischen
den Auslösefederspiralen 0,8 mm beträgt.
5. Fluchten Sie die Lagerbolzenlöcher der
Kupplungssäule mit den Lagerbolzenlöchern im
Schubrahmen aus und befestigen sie, wie in
Bild 8 abgebildet.
9
Anzahl der Größe der Befe-
Auslösefedern stigungsmittel
3 ⅝"
3 ½"
4 ½"
152,4 mm ½"
(Bild 7).
Bild 7
3. Augbolzen
4. Auslösefeder
(Bild 7).
(Bild 7).
g210878
