Produktübersicht; Bedienelemente - Boss Snowplow Rt3 Installationsanweisungen

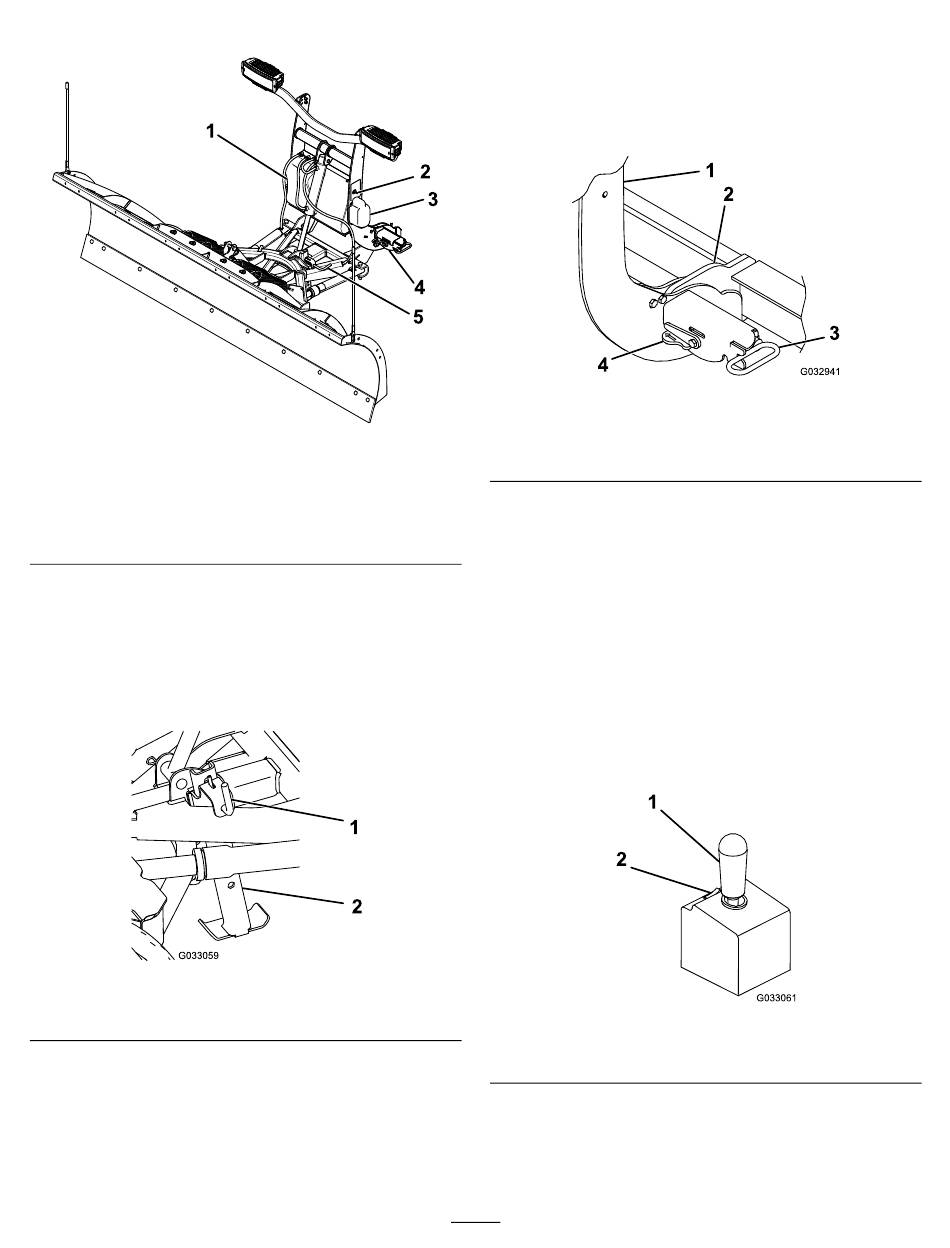

Produktübersicht
1. Füllkrümmer am
Hydraulikbehälter
2. SmartHitch2-Schalter
3. D-Force Akku (optional)

Bedienelemente

Ständer
Ziehen Sie den Federstift des Ständers nach außen,
um den Ständer anzuheben und abzusenken.
1. Federstift des Ständers
SmartHitch2-Schalter
Der SmartHitch2-Schalter steuert die Bewegung
der Kupplungssäule, um das An- und Abschließen
des Schneeschilds zu erleichtern. Drücken Sie den
Schalter, um die Säule anzuheben oder abzusenken.
Bild 29
4. Kupplung
5. Ständer
Bild 30
2. Ständer
Kupplungen
Die Kupplungen befestigen das Schneeschild an der
Druckstange des Fahrzeugs. Drehen Sie die Hebel
zur Kupplungssäule, um die Federstifte zu aktivieren.
Drehen Sie die Hebel von der Kupplungssäule weg,
um die Federstifte zu deaktivieren.
1. Kupplungssäule
g212230
2. Stiftaufnahme
Kippschalter für Scheinwerfer
Mit dem Kippschalter für die Scheinwerfer steuern
Sie, welche Reihe der Scheinwerfer verwendet wird.
Stellen Sie den Schalter in die T
um die Scheinwerfer am Fahrzeug zu verwenden.
Stellen Sie den Schalter in die P
Scheinwerfer am Schneeschild zu verwenden.
Joystick-Steuergerät
Mit dem Joystick-Steuergerät steuern Sie die
Bewegung des Schneepflugs.
g033059
1. Joystick
•
E /A -S
IN US CHALTER
S
CHNEESCHILD
Eine rote Lampe leuchtet auf, wenn das
Steuergerät eingeschaltet ist.
21
Bild 31
3. Kupplungsfederstift
4. Kupplungshebel
-Stellung,
RUCK
-Stellung, um die
LOW
Bild 32
2. E /A -Schalter
IN US
: S
CHALTET DAS
-S
TEUERGERÄT EIN ODER AUS
g032941
g033061
.
