Installation

Bestimmen Sie die linke und rechte Seite der
Maschine anhand der üblichen Einsatzposition.

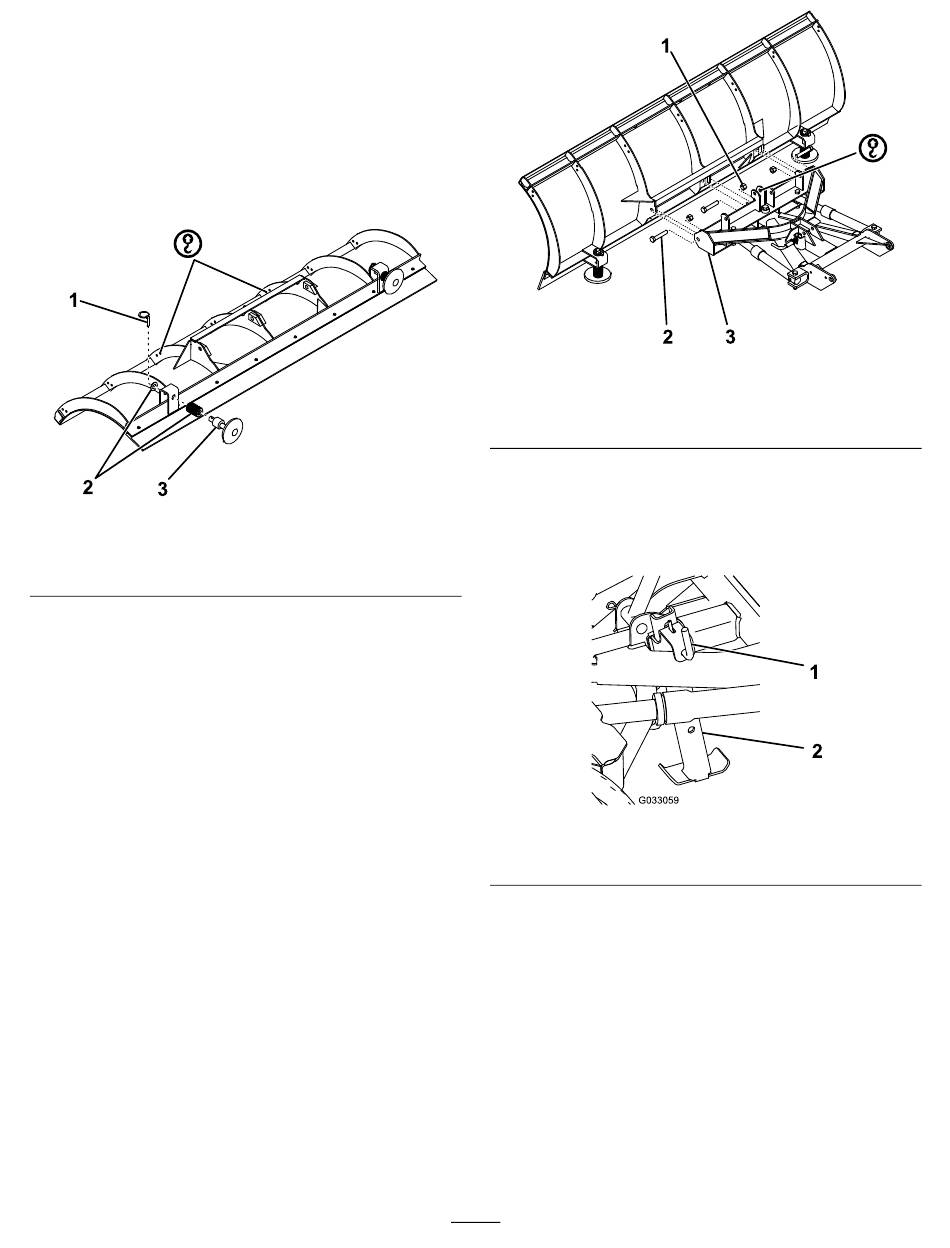

Einbau der Gleitteller

1. Schieben Sie ein Distanzstück und eine
Unterlegscheibe auf jeden Gleitteller
1. Schnelllösestift
2. Scheiben
2. Schieben Sie die Gleitteller auf die Bohrungen
im Schneeschild, wie in
3. Schieben Sie eine weitere Unterlegscheibe auf
die Gleitteller und sichern Sie diese mit dem
Sicherungsstift (Bild
Hinweis:
Legen Sie bei Bedarf weitere
Unterlegscheiben über und unter dem
Montagepunkt nach, bis der Gleitteller mit der
Unterseite des Schneeschilds bündig ist.
Installieren des
Schubrahmens und der
Stoßdämpfer
1. Befestigen Sie die Vorderseite des
Schubrahmens mit drei Schrauben (¾") und
selbstverriegelnden Muttern am Schneeschild
(Bild 4).
Hinweis:
Für den Schwerlast-Schneeschild
sind vier Schrauben und vier Sicherungsmuttern
erforderlich.
(Bild
Bild 3
3. Gleitteller
Bild 3 dargestellt.
3).
3).
1. Sicherungsmutter (¾")
2. Schraube (¾")
2. Ziehen Sie am Federstift des Ständers
und setzen Sie den Ständer in die
g210874
Befestigungshalterung ein; lassen Sie
den Federstift dann los, um den Ständer in der
abgesenkten Stellung zu arretieren
1. Federstift des Ständers
3. Haben Sie einen Standard- oder
Heavy-Duty-Schneepflug, fahren Sie bitte
mit Befestigen der Auslösefedern und der
Kupplungssäule (Seite 9)
4. Haben Sie einen Super-Duty-Schneepflug,
befestigen Sie das Ende des Stoßdämpfers
mit einer Schraube (⅝" x 3") und einer
Sicherungsmutter am Schubrahmen, wie in
6 abgebildet.
Hinweis:
Sicherungsmutter noch nicht fest.
8
Bild 4
3. Schubrahmen
Bild 5
2. Ständer
fort.
Ziehen Sie die Schraube und
g210875
(Bild 5).
g033059
