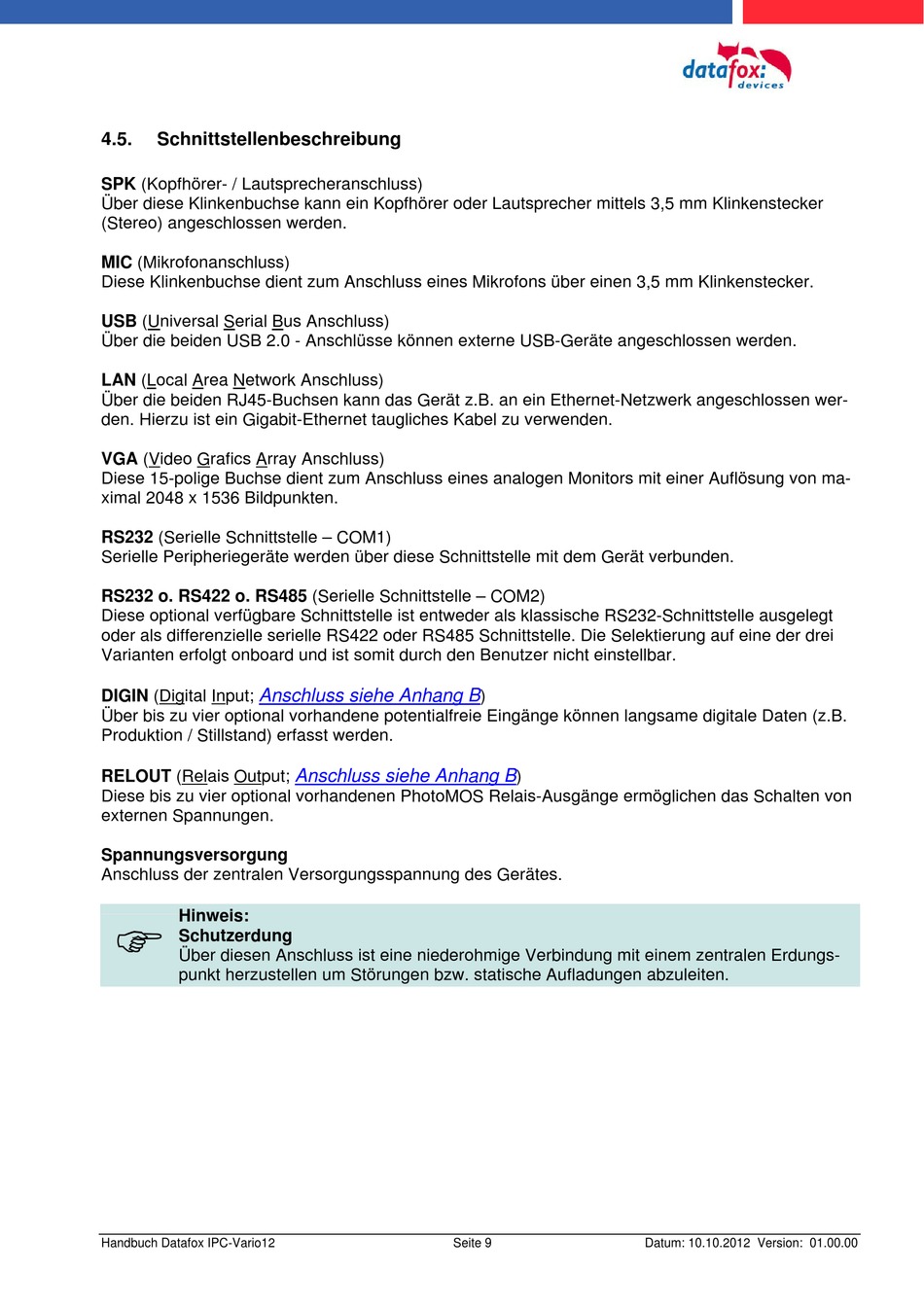

4.5.
Schnittstellenbeschreibung
SPK (Kopfhörer- / Lautsprecheranschluss)
Über diese Klinkenbuchse kann ein Kopfhörer oder Lautsprecher mittels 3,5 mm Klinkenstecker
(Stereo) angeschlossen werden.
MIC (Mikrofonanschluss)
Diese Klinkenbuchse dient zum Anschluss eines Mikrofons über einen 3,5 mm Klinkenstecker.
USB (Universal Serial Bus Anschluss)
Über die beiden USB 2.0 - Anschlüsse können externe USB-Geräte angeschlossen werden.
LAN (Local Area Network Anschluss)
Über die beiden RJ45-Buchsen kann das Gerät z.B. an ein Ethernet-Netzwerk angeschlossen wer-
den. Hierzu ist ein Gigabit-Ethernet taugliches Kabel zu verwenden.
VGA (Video Grafics Array Anschluss)
Diese 15-polige Buchse dient zum Anschluss eines analogen Monitors mit einer Auflösung von ma-
ximal 2048 x 1536 Bildpunkten.
RS232 (Serielle Schnittstelle – COM1)
Serielle Peripheriegeräte werden über diese Schnittstelle mit dem Gerät verbunden.
RS232 o. RS422 o. RS485 (Serielle Schnittstelle – COM2)
Diese optional verfügbare Schnittstelle ist entweder als klassische RS232-Schnittstelle ausgelegt
oder als differenzielle serielle RS422 oder RS485 Schnittstelle. Die Selektierung auf eine der drei
Varianten erfolgt onboard und ist somit durch den Benutzer nicht einstellbar.
Anschluss siehe Anhang B
DIGIN (Digital Input;
Über bis zu vier optional vorhandene potentialfreie Eingänge können langsame digitale Daten (z.B.
Produktion / Stillstand) erfasst werden.
RELOUT (Relais Output;
Diese bis zu vier optional vorhandenen PhotoMOS Relais-Ausgänge ermöglichen das Schalten von
externen Spannungen.
Spannungsversorgung
Anschluss der zentralen Versorgungsspannung des Gerätes.
Hinweis:
Schutzerdung
Über diesen Anschluss ist eine niederohmige Verbindung mit einem zentralen Erdungs-
punkt herzustellen um Störungen bzw. statische Aufladungen abzuleiten.
Handbuch Datafox IPC-Vario12
Anschluss siehe Anhang B
Seite 9
)
)
Datum: 10.10.2012 Version: 01.00.00
