Installationsanleitung

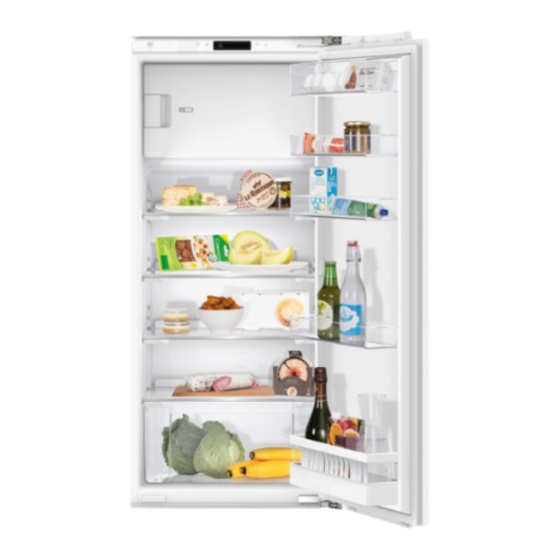

Kühlschrank Perfect KP
Einbau SMS
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell:
Typ
Modell-Nr.
KP
51010
KP eco
51050
Elektrische Anschlüsse
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
Einbau ohne Lüftungsgitter (indirekte Belüftung)
100
*
Für eine einwandfreie Belüftung ist eine Öffnung – oben und unten – innerhalb der Gerätebreite notwendig (Blatt 5–13 im Techni-
schen Küchenhandbuch KVS).
Nur Schattenfugen – auch wenn sie über mehrere Elemente verlaufen – sind nicht ausreichend.
Das Gerät kann mit einer indirekten Lüftung versehen werden (Einbauhöhe SMS 10/6) oder bei direkter Belüftung mittels se-
peraten Lüftungsgittern (Einbauhöhe SMS 11/6) eingebaut werden.
Zur Montage der Dekorplatte muss die Gerätetür nicht ausgebaut werden.
A
Distanzstücke A (aus Lieferumfang) vor dem Geräteeinbau scharnierseitig ankleben. Gerät oben und unten mit je 2 Spanplatten-
schrauben aus dem Beipack mit dem Küchenmöbel verschrauben.
Modell
Perfect (Tür dekorierbar)
Perfect eco (Tür dekorierbar)
50
Typenschild, links neben
Gemüseschale angeordnet
min. 50
A
min. 50
1
J51010.050-1
16.1.14
Nische 550
Gerät 547
max. 4
Dekorplatte
538
ø 10
49
