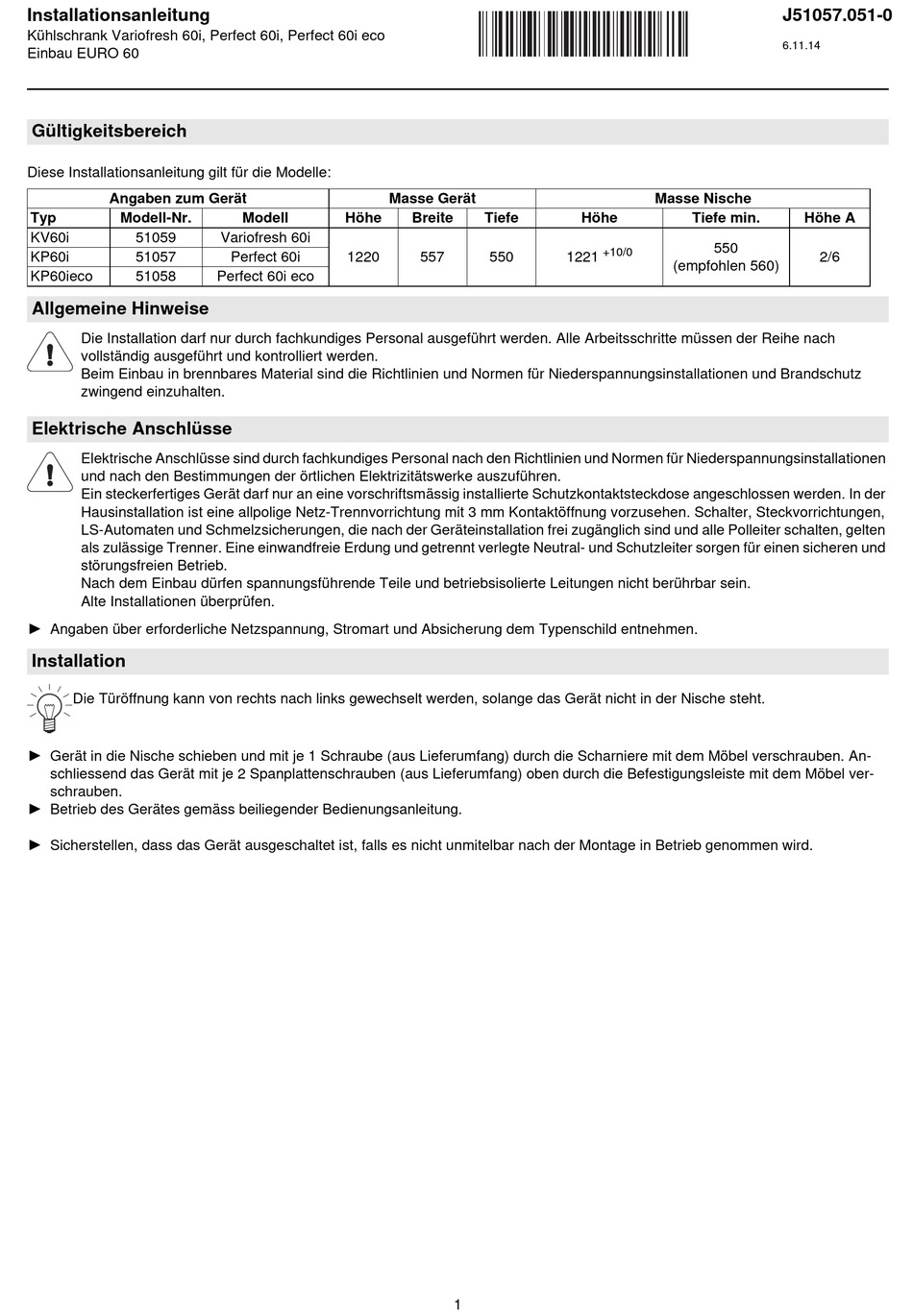

Installationsanleitung

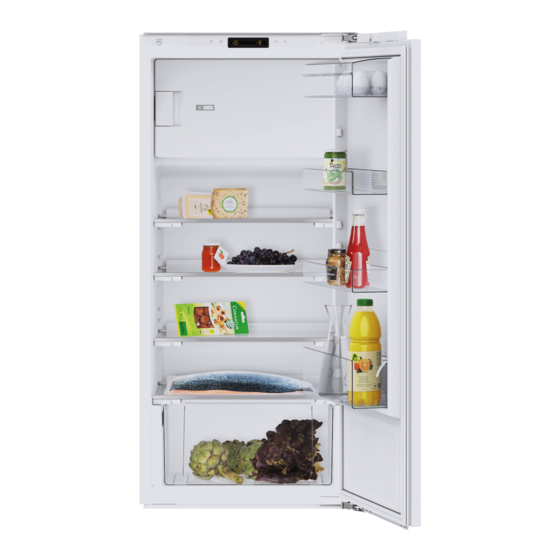

Kühlschrank Variofresh 60i, Perfect 60i, Perfect 60i eco
Einbau EURO 60
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle:
Angaben zum Gerät
Typ Modell-Nr.
KV60i 51059
KP60i 51057
KP60ieco 51058
Allgemeine Hinweise
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz
zwingend einzuhalten.
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb.
Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar sein.
Alte Installationen überprüfen.
A Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.
Installation
Die Türöffnung kann von rechts nach links gewechselt werden, solange das Gerät nicht in der Nische steht.
Gerät in die Nische schieben und mit je 1 Schraube (aus Lieferumfang) durch die Scharniere mit dem Möbel verschrauben. An-
A
schliessend das Gerät mit je 2 Spanplattenschrauben (aus Lieferumfang) oben durch die Befestigungsleiste mit dem Möbel ver-
schrauben.
Betrieb des Gerätes gemäss beiliegender Bedienungsanleitung.
A
A Sicherstellen, dass das Gerät ausgeschaltet ist, falls es nicht unmitelbar nach der Montage in Betrieb genommen wird.
Modell Höhe
Variofresh 60i
Perfect 60i 1220
Perfect 60i eco
Masse Gerät
Breite Tiefe
557 550
1
Masse Nische
Höhe Tiefe min.
550
+10/0
1221
(empfohlen 560)
J51057.051-0
6.11.14
Höhe A
