Installationsanleitung
Einbauvarianen Gaskochfeld
Drehschalter GAS641
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe
nach vollständig ausgeführt und kontrolliert werden.
Vor Anschluss des Gerätes prüfen, ob die örtlichen Anschlussbedienungen (Gasart und Gasdruck) und die Geräte-
einstellung übereinstimmen.
Die Einstellwerte für dieses Gerät sind auf einem Hinweisschild (oder auf dem Typenschild) angegeben.
Dieses Gerät wird nicht an eine Verbrennungsproduktabführung angeschlossen. Es muss nach den geltenden Instal-
lationsbedingungen aufgestellt und angeschlossen werden. Besonders zu beachten sind die relevanten Anforderun-
gen an die Belüftung.
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brand-
schutz zwingend einzuhalten.
Gültigkeitsbereich
Diese Installationsanleitung gilt für folgende Modelle:
Produktfamilie
31054
Allgemeine Hinweise

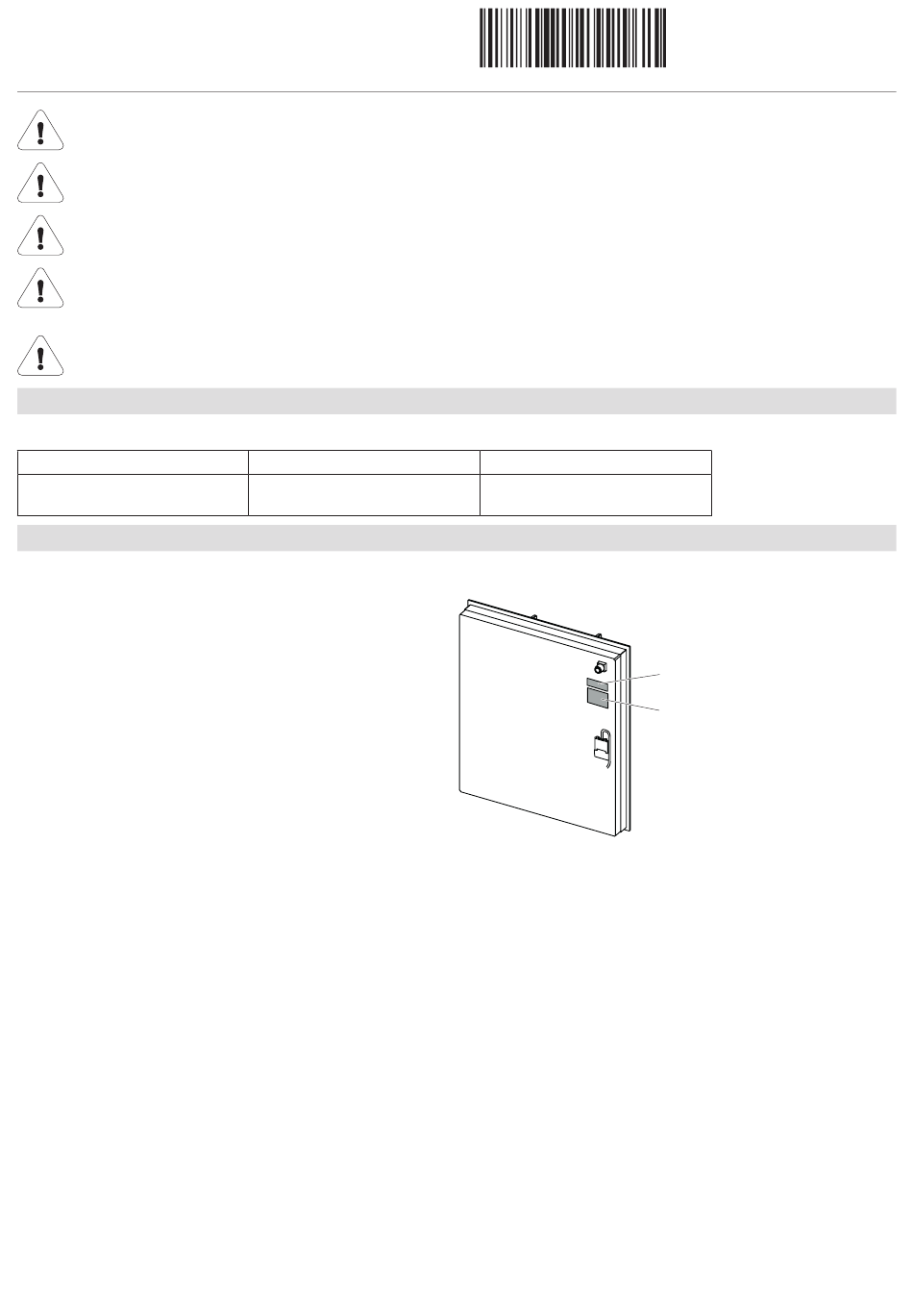

Typenschild
Das Typenschild sowie weitere Aufkleber mit den zulässi-
gen Gastypen und Sicherheitshinweisen befinden sich auf
der Unterseite des Kochfeldes.
▸
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden Einbaumöbels aufkleben.
Pflege und Wartung
▸
Pflege- und Reinigungshinweise in der Bedienungsanleitung beachten.
▸
Einfache Wartungsarbeiten in der Bedienungsanleitung beachten.
Typ
GAS641EKAZ
1
1009432-R06
Geräteklasse
Klasse 3
DIN EN 30-1-1
Typenschild
Je nach Gerät,
Schild mit weiteren
Hinweisen
1009432-R06
25.07.2017
Werbung
Verwandte Anleitungen für V-ZUG GAS641
Inhaltszusammenfassung für V-ZUG GAS641
- Seite 1 1009432-R06 Installationsanleitung 25.07.2017 Einbauvarianen Gaskochfeld Drehschalter GAS641 1009432-R06 Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Vor Anschluss des Gerätes prüfen, ob die örtlichen Anschlussbedienungen (Gasart und Gasdruck) und die Geräte- einstellung übereinstimmen.
- Seite 2 1009432-R06 Installationsanleitung 25.07.2017 Einbauvarianen Gaskochfeld Drehschalter GAS641 1009432-R06 Mitgeliefertes Installationszubehör Für alle Einbauvarianten: Bezeichnung Art.-Nr. 4 Spannlaschen H61561 Dichtungsring Gasanschluss 18 × 13 × 1,5 mm H64006 Flächenbündiger Einbau: Bezeichnung Art.-Nr. Einkittanleitung J004130 Dichtungsbandset H63283 Schiftmaterialset H60330 Zubehör Aufliegender Einbau: Bezeichnung Art.-Nr.
- Seite 3 1009432-R06 Installationsanleitung 25.07.2017 Einbauvarianen Gaskochfeld Drehschalter GAS641 1009432-R06 Aufliegender Einbau Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! GAS641EKAZ Y – Y T ≥90 Schublade/ Möbel Seitenwand * Der Freiraum ist zwingend einzuhalten! A frei nach Hersteller Eckradius Ra/Ri GAS641EKAZ ≥30 mm...
- Seite 4 1009432-R06 Installationsanleitung 25.07.2017 Einbauvarianen Gaskochfeld Drehschalter GAS641 1009432-R06 Flächenbündiger Einbau Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! GAS641EKAZ Detail Z R0–5 Stahlwinkel geklebt oder geschraubt Y – Y T ≥90 Schublade/ Möbel Seitenwand * Der Freiraum ist zwingend einzuhalten!
- Seite 5 1009432-R06 Installationsanleitung 25.07.2017 Einbauvarianen Gaskochfeld Drehschalter GAS641 1009432-R06 Elektrischer Anschluss Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin- stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen. Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen.
- Seite 6 1009432-R06 Installationsanleitung 25.07.2017 Einbauvarianen Gaskochfeld Drehschalter GAS641 1009432-R06 Mindestabstände & Einbausituationen Der Abstand vom Ausschnitt des Gerätes zur Rückwand muss ≥50 mm und zu den Seitenwänden ≥200 mm betragen. Teile wie Seitenwände und Verstärkungsleisten, welche unterhalb der Kochzone in den Einbauraum hineinragen, müssen aus feuerbeständigem Material sein.
- Seite 7 1009432-R06 Installationsanleitung 25.07.2017 Einbauvarianen Gaskochfeld Drehschalter GAS641 1009432-R06 Gewindelänge Die Gewindelänge am geräteseitigen Gasanschluss (Aussengewinde) So beträgt 16 mm. Ist die Gewindelänge am hausseitigen Gegenstück (Innengewinde) Si länger als 17 mm, so ist die stirn- seitige Dichtung mit dem mitgelieferten grünen Dichtungsring H64006 von 1,5 mm Höhe nicht mehr gewährleistet.
- Seite 8 1009432-R06 Installationsanleitung 25.07.2017 Einbauvarianen Gaskochfeld Drehschalter GAS641 1009432-R06 Flächenbündig Aufliegend Die Gerätewanne ins Küchenmöbel einführen und nach Grundplatte wieder auf den Unterbau heben oben über die Gewindestangen führen. Die beiden Rändelmuttern an den Ecken als erstes fest- Schrauben entlang des Geräteumfangs einschrauben.
