V ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch

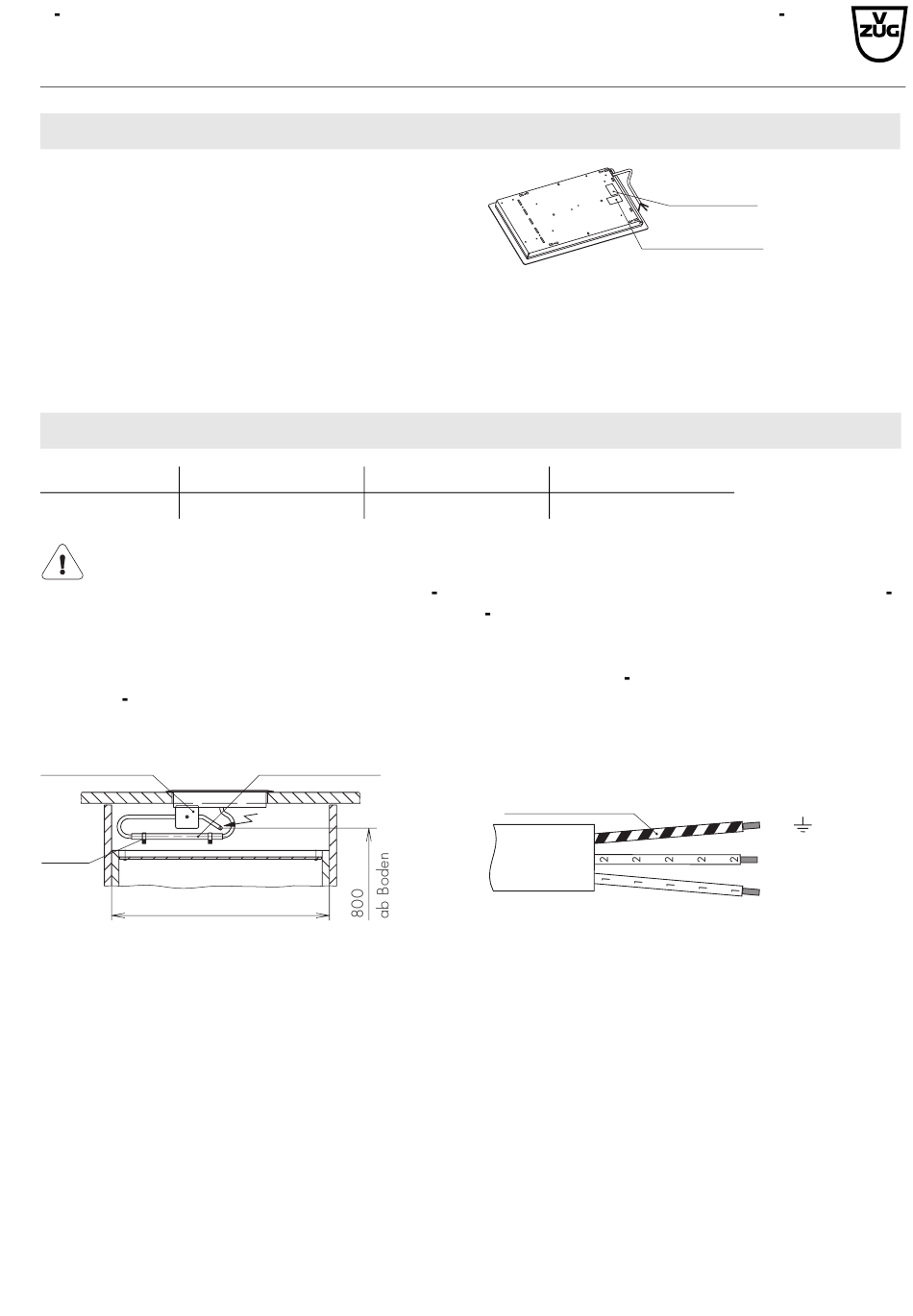

Allgemeine Informationen
Typenschild
Dieses befindet sich neben dem Anschlussschild. Das
beigepackte, zweite Typenschild hinter der Front des un-
tenliegenden Einbaumöbels zugänglich aufkleben.
Klebstoff für Einbau in Steinabdeckung
Schnellkleber
PERMABOND F246 von SHELL ASEOL AG (inkl. Aktivator) Tube zu 50 ml;
Artikel-Nr. V-ZUG AG: B11.502
Elektrischer Anschluss
Typ
GK24TE
Der elektrische Anschluss ist durch Fachpersonal nach den Vorschriften der NIN und
der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, LS Automaten und Schmelzsicherungen, die
nach der Gerätemontage frei zugänglich sind und alle Polleiter schalten, gelten als
zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema
TN S) sorgen für einen sicheren und störungsfreien Betrieb.
Alte Installationen überprüfen.
Abzweigdose
Bride
275
550 oder 600
Installationsanleitung
Glaskeramik-Kochfeld Rahmenlos mit Facetten
GK24TE
Modell 319
Anschlusswert
3000 W
Installationsrohr
Spannung 400 V
400 V 2~ 50 Hz
400 V Variante
gelbgrün
400 V 2~
10 A
J416.85 1
14.3.05 HAA
Typenschild
Anschlussschild
Sicherung 400 V
10 A
1/12
PE/
L2
L1
