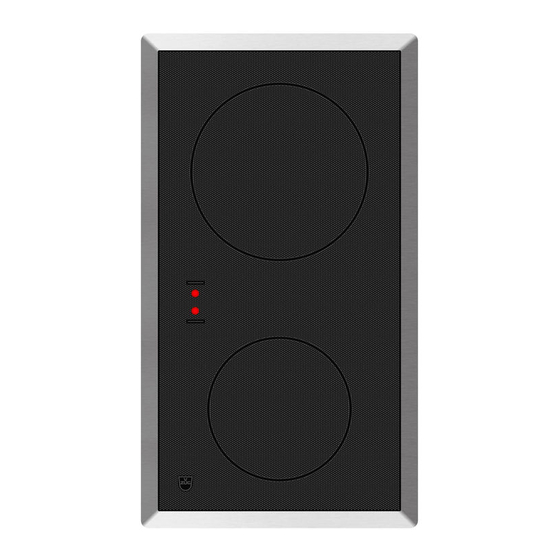

V-ZUG GK22H1 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. V-ZUG Anleitungen
  4. Kochfelder
  5. GK22H1
  6. Installationsanleitung
V-ZUG GK22H1 Installationsanleitung

V-ZUG GK22H1 Installationsanleitung

Vorschau ausblenden Andere Handbücher für GK22H1:
1
2
3
4
5
6
7
8
9
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
V-ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte
müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Die vorliegende Installationsanleitung gilt für folgendes Modell:
Typ
Modell-Nr.
GK22H1
306
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die NIN und die Brandschutzrichtlinien und deren Be-
stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zustän-
digen feuerpolizeilichen Organe zwingend einzuhalten.
Typenschild
Das beigepackte zweite Typenschild zugänglich hinter der Front des untenliegenden Einbaumöbels aufkleben.
A
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Vorschriften der NIN und der
örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vor-
zusehen. Schalter, Steckvorrichtungen, LS-Automaten und Schmelzsicherungen, die nach der Ge-
rätemontage frei zugänglich sind und alle Polleiter schalten, gelten als zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter (Schema TN-S) sorgen
für einen sicheren und störungsfreien Betrieb. Alte Installationen überprüfen.
Typ
Spannung
GK22H1
400 V~ 50 Hz
Das Gerät wird mit einem externen Bedienelement gekoppelt. Die Anschlussart ergibt sich aus dem Netzanschluss dieses
Bedienelements.
Installationsanleitung
Glaskeramik-Kochfeld Quicklight
mit Normal-Einbaurahmen
Anschlussleistung
3000 W
J416.80-3
17.3.06 CMI
1/9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG GK22H1

Inhaltszusammenfassung für V-ZUG GK22H1

  • Seite 1 V-ZUG AG Installationsanleitung J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Glaskeramik-Kochfeld Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI mit Normal-Einbaurahmen vzug@vzug.ch, www.vzug.ch Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.

  • Seite 2: Installation

    V-ZUG AG Installationsanleitung J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Glaskeramik-Kochfeld Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI mit Normal-Einbaurahmen vzug@vzug.ch, www.vzug.ch Optionen Bezeichnung Art.-Nr. Schnellkleber für den Einbau in Steinabdeckungen Permabond F246 (inkl. Aktivator) von Silitech AG, 3008 Bern, Tube zu 50 ml B11.502...

  • Seite 3: Einbau

    V-ZUG AG Installationsanleitung J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Glaskeramik-Kochfeld Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI mit Normal-Einbaurahmen vzug@vzug.ch, www.vzug.ch Einbau max. R10 anstreben 265 ± 1 weiss schwarz Bei Holzabdeckungen 1. Einbauausschnitt präzis erstellen.

  • Seite 4: Notice D'installation

    V-ZUG SA Notice d’installation J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Champ de cuisson en vitrocéramique Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI avec cadre d’encastrement normal vzug@vzug.ch, www.vzug.ch L’installation doit impérativement être exécutée par un personnel qualifié. Toutes les étapes doi- vent être réalisées en intégralité...
  • Seite 5 V-ZUG SA Notice d’installation J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Champ de cuisson en vitrocéramique Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI avec cadre d’encastrement normal vzug@vzug.ch, www.vzug.ch Options Désignation N° d’art. Colle rapide pour l’encastrement dans un plan de travail en pierre Permabond F246 (avec activateur) de Silitech SA, 3008 Berne, tube de 50 ml B11.502...
  • Seite 6 V-ZUG SA Notice d’installation J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Champ de cuisson en vitrocéramique Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI avec cadre d’encastrement normal vzug@vzug.ch, www.vzug.ch Encastrement max. R10 préférencielles 265 ± 1...

  • Seite 7: Istruzioni D'installazione

    V-ZUG SA Istruzioni d’installazione J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Piano di cottura in vetroceramica Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI con telaio normale vzug@vzug.ch, www.vzug.ch L’installazione può essere eseguita solo da personale specializzato. Tutte le sequenze di lavoro devono essere eseguite completamente una dopo l’altra e controllate.
  • Seite 8 V-ZUG SA Istruzioni d’installazione J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Piano di cottura in vetroceramica Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI con telaio normale vzug@vzug.ch, www.vzug.ch Opzioni Denominazione Art n° Colla a presa rapida per il montaggio nelle coperture di pietra Permabond F246 (attivatore incluso) di Silitech SA, 3008 Berna, tubetto da 50 ml B11.502...
  • Seite 9 V-ZUG SA Istruzioni d’installazione J416.80-3 Industriestrasse 66, Postfach 59, 6301 Zug Piano di cottura in vetroceramica Quicklight Telefon 041 767 67 67, Fax 041 767 61 61 17.3.06 CMI con telaio normale vzug@vzug.ch, www.vzug.ch Incasso mass. R10 perseguire 265 ± 1...
