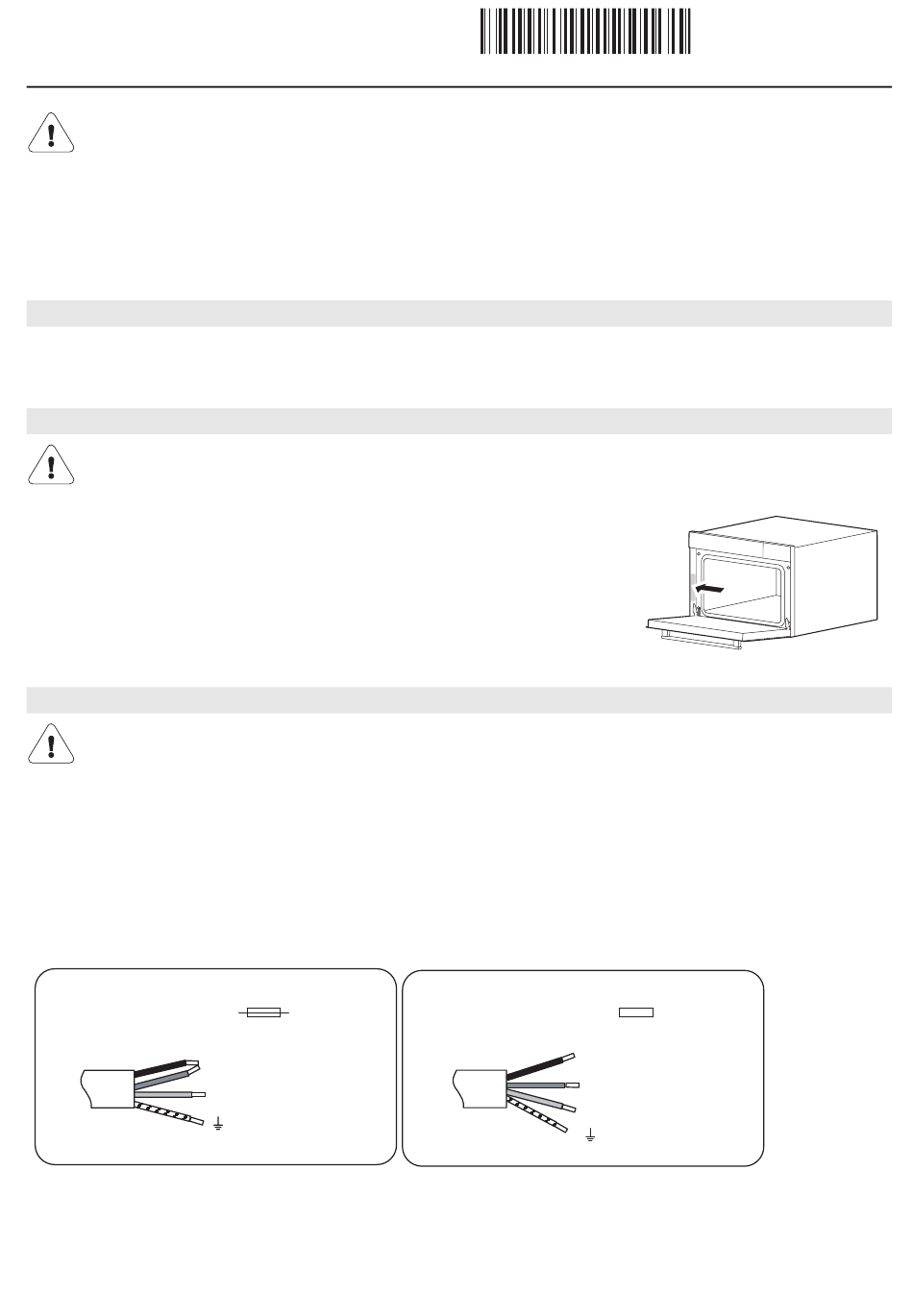

Installationsanleitung
Kombi-Dampfgarer mit Festwasseranschluss
Bauform 60-450
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Das entpackte Gerät weist scharfe Kanten auf. Um die Verletzungsgefahr zu reduzieren, wird empfohlen, Handschuhe zu
tragen.
Das Gerät sorgfältig aus der Schachtel heben. Dabei darf das Gerät nur an den seitlichen Griffen angehoben werden,
ansonsten besteht die Gefahr, dass einzelne Komponenten des Geräts eingedrückt werden. Das Gerät darf keinesfalls
kopfüber transportiert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell:
Kombi-Dampfgarer:
68A
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz
zwingend einzuhalten.
Um eine gute Belüftung zu gewährleisten, muss die Gerätenische mit einer Zuluftöffnung von mindestens 25 cm
sein.
Typenschild
Gerätetür öffnen. Das Typenschild befindet sich links am Kantenschutz (siehe Abbildung).
Anschlussschild
Das Anschlussschild befindet sich am Anschlusskabel.
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
➤
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
➤
Anschlusskabel
230V~
16A
L1 braun + schwarz
N blau
gelb/grün
400V2N~
L2 schwarz
L1 braun
N blau
gelb/grün
1
J68A.110-1
13.12.11 WIMA
2
versehen
10A
