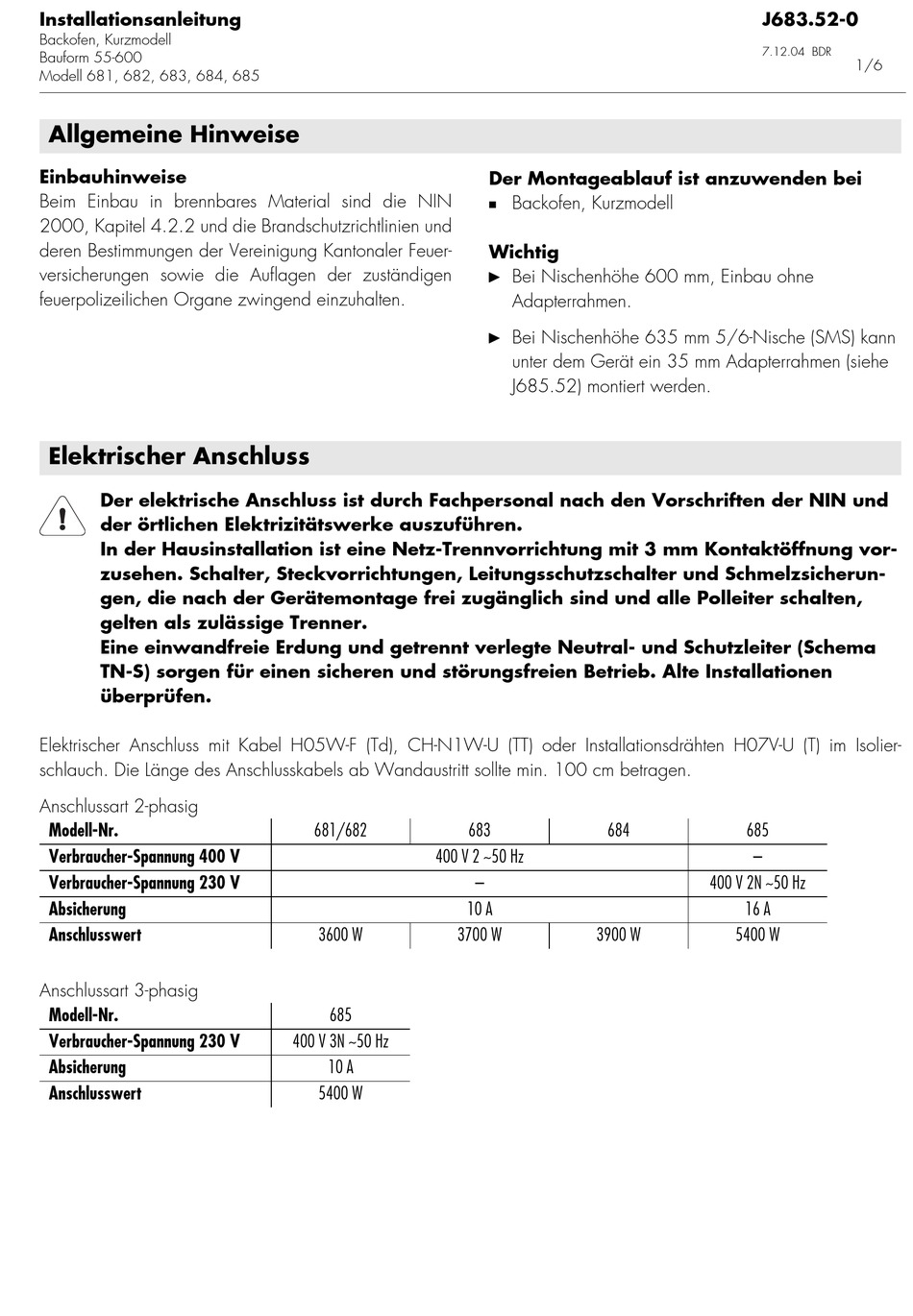

Installationsanleitung
Backofen, Kurzmodell
Bauform 55-600
Modell 681, 682, 683, 684, 685
Allgemeine Hinweise
Einbauhinweise
Beim Einbau in brennbares Material sind die NIN
2000, Kapitel 4.2.2 und die Brandschutzrichtlinien und
deren Bestimmungen der Vereinigung Kantonaler Feuer-
versicherungen sowie die Auflagen der zuständigen
feuerpolizeilichen Organe zwingend einzuhalten.
Elektrischer Anschluss
Der elektrische Anschluss ist durch Fachpersonal nach den Vorschriften der NIN und
der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, Leitungsschutzschalter und Schmelzsicherun
gen, die nach der Gerätemontage frei zugänglich sind und alle Polleiter schalten,
gelten als zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema
TN S) sorgen für einen sicheren und störungsfreien Betrieb. Alte Installationen
überprüfen.
Elektrischer Anschluss mit Kabel H05W-F (Td), CH-N1W-U (TT) oder Installationsdrähten H07V-U (T) im Isolier-
schlauch. Die Länge des Anschlusskabels ab Wandaustritt sollte min. 100 cm betragen.
Anschlussart 2-phasig
Modell-Nr.
Verbraucher-Spannung 400 V
Verbraucher-Spannung 230 V
Absicherung
Anschlusswert
Anschlussart 3-phasig
Modell-Nr.
Verbraucher-Spannung 230 V
Absicherung
Anschlusswert
681/682
400 V 2 ~50 Hz
3600 W 3700 W
685
400 V 3N ~50 Hz
10 A
5400 W
Der Montageablauf ist anzuwenden bei
Backofen, Kurzmodell
Wichtig
Bei Nischenhöhe 600 mm, Einbau ohne
A
Adapterrahmen.
Bei Nischenhöhe 635 mm 5/6-Nische (SMS) kann
A
unter dem Gerät ein 35 mm Adapterrahmen (siehe
J685.52) montiert werden.
683 684
–
10 A
3900 W
J683.52 0
7.12.04 BDR
1/6
685
–
400 V 2N ~50 Hz
16 A
5400 W
