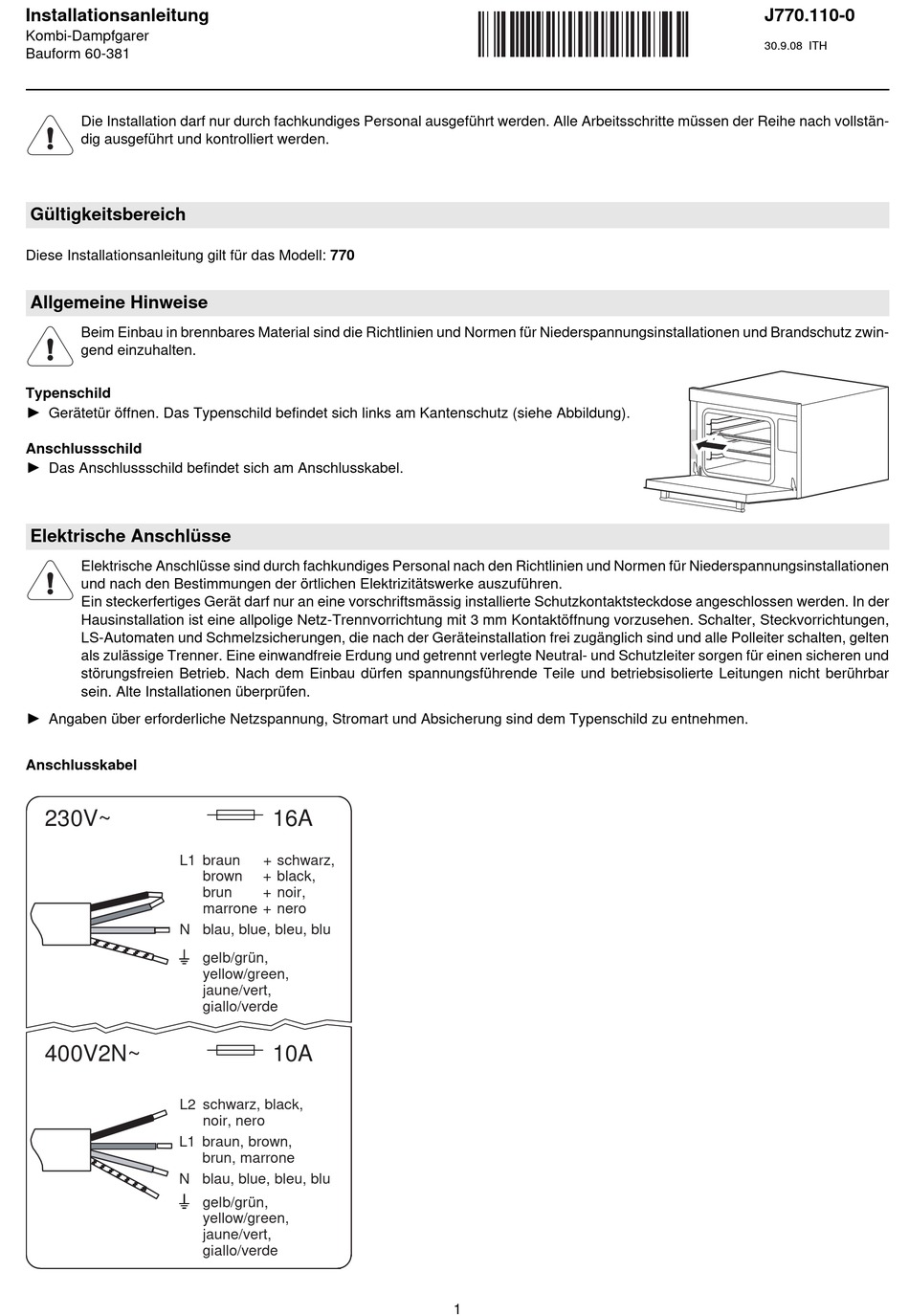

V-ZUG 770 Installationsanleitung

Installationsanleitung
Kombi-Dampfgarer
Bauform 60-381
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollstän-
dig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 770
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz zwin-
gend einzuhalten.
Typenschild
A
Gerätetür öffnen. Das Typenschild befindet sich links am Kantenschutz (siehe Abbildung).
Anschlussschild
A
Das Anschlussschild befindet sich am Anschlusskabel.
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
Anschlusskabel
230V~
L1 braun
N blau, blue, bleu, blu
400V2N~
L2 schwarz, black,
L1 braun, brown,
N blau, blue, bleu, blu
16A
+ schwarz,
brown + black,
brun + noir,
marrone + nero
gelb/grün,
yellow/green,
jaune/vert,
giallo/verde
10A
noir, nero
brun, marrone
gelb/grün,
yellow/green,
jaune/vert,
giallo/verde
1
J770.110-0
30.9.08 ITH
