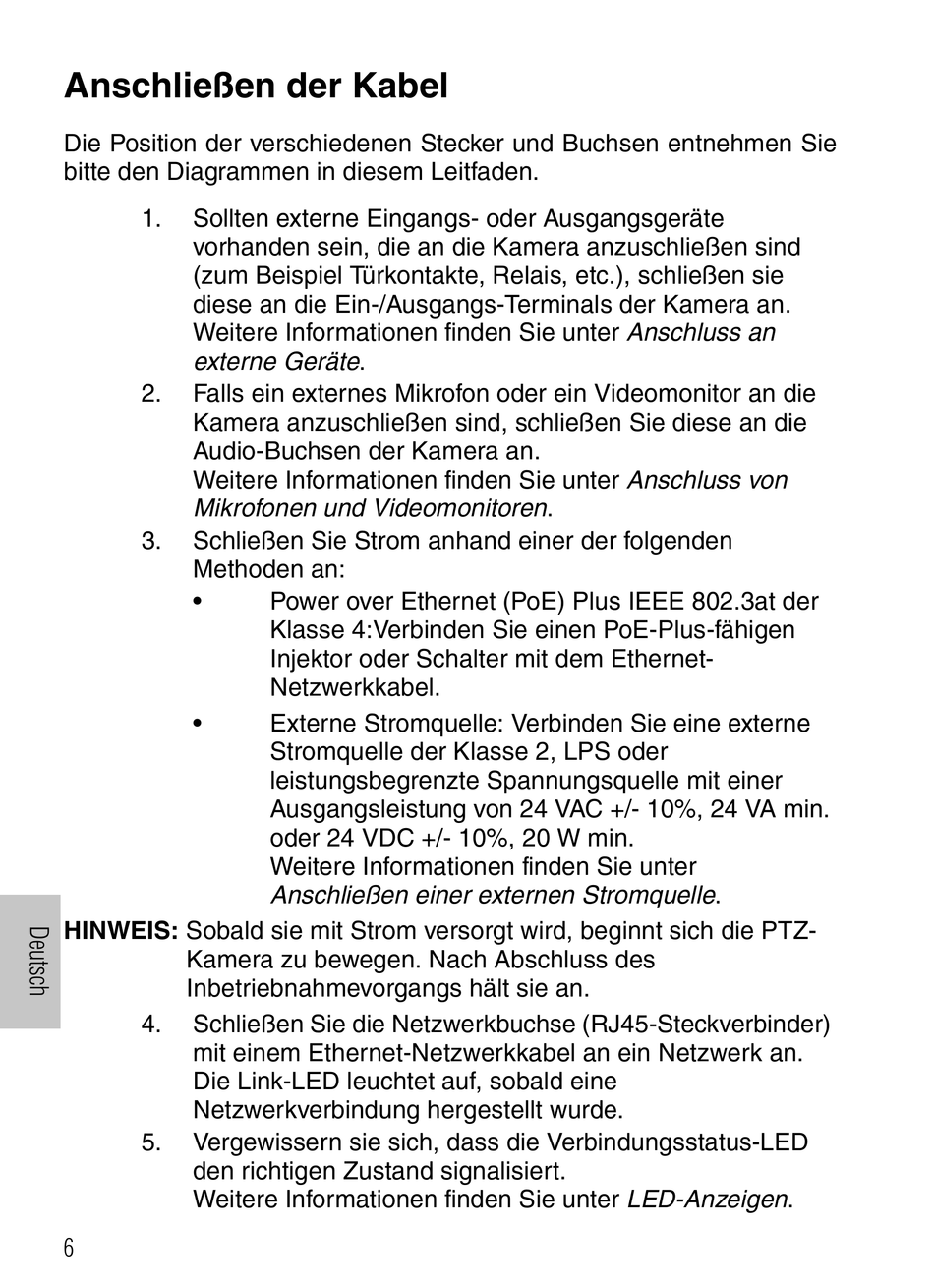

Anschließen der Kabel
Die Position der verschiedenen Stecker und Buchsen entnehmen Sie
bitte den Diagrammen in diesem Leitfaden.
1.
Sollten externe Eingangs- oder Ausgangsgeräte
vorhanden sein, die an die Kamera anzuschließen sind
(zum Beispiel Türkontakte, Relais, etc.), schließen sie
diese an die Ein-/Ausgangs-Terminals der Kamera an.
Weitere Informationen finden Sie unter Anschluss an
externe Geräte.
2.
Falls ein externes Mikrofon oder ein Videomonitor an die
Kamera anzuschließen sind, schließen Sie diese an die
Audio-Buchsen der Kamera an.
Weitere Informationen finden Sie unter Anschluss von
Mikrofonen und Videomonitoren.
3.
Schließen Sie Strom anhand einer der folgenden
Methoden an:
•
•
HINWEIS: Sobald sie mit Strom versorgt wird, beginnt sich die PTZ-
Kamera zu bewegen. Nach Abschluss des
Inbetriebnahmevorgangs hält sie an.
4.
Schließen Sie die Netzwerkbuchse (RJ45-Steckverbinder)
mit einem Ethernet-Netzwerkkabel an ein Netzwerk an.
Die Link-LED leuchtet auf, sobald eine
Netzwerkverbindung hergestellt wurde.
5.
Vergewissern sie sich, dass die Verbindungsstatus-LED
den richtigen Zustand signalisiert.
Weitere Informationen finden Sie unter LED-Anzeigen.
6
Power over Ethernet (PoE) Plus IEEE 802.3at der
Klasse 4:Verbinden Sie einen PoE-Plus-fähigen
Injektor oder Schalter mit dem Ethernet-
Netzwerkkabel.
Externe Stromquelle: Verbinden Sie eine externe
Stromquelle der Klasse 2, LPS oder
leistungsbegrenzte Spannungsquelle mit einer
Ausgangsleistung von 24 VAC +/- 10%, 24 VA min.
oder 24 VDC +/- 10%, 20 W min.
Weitere Informationen finden Sie unter
Anschließen einer externen Stromquelle.
