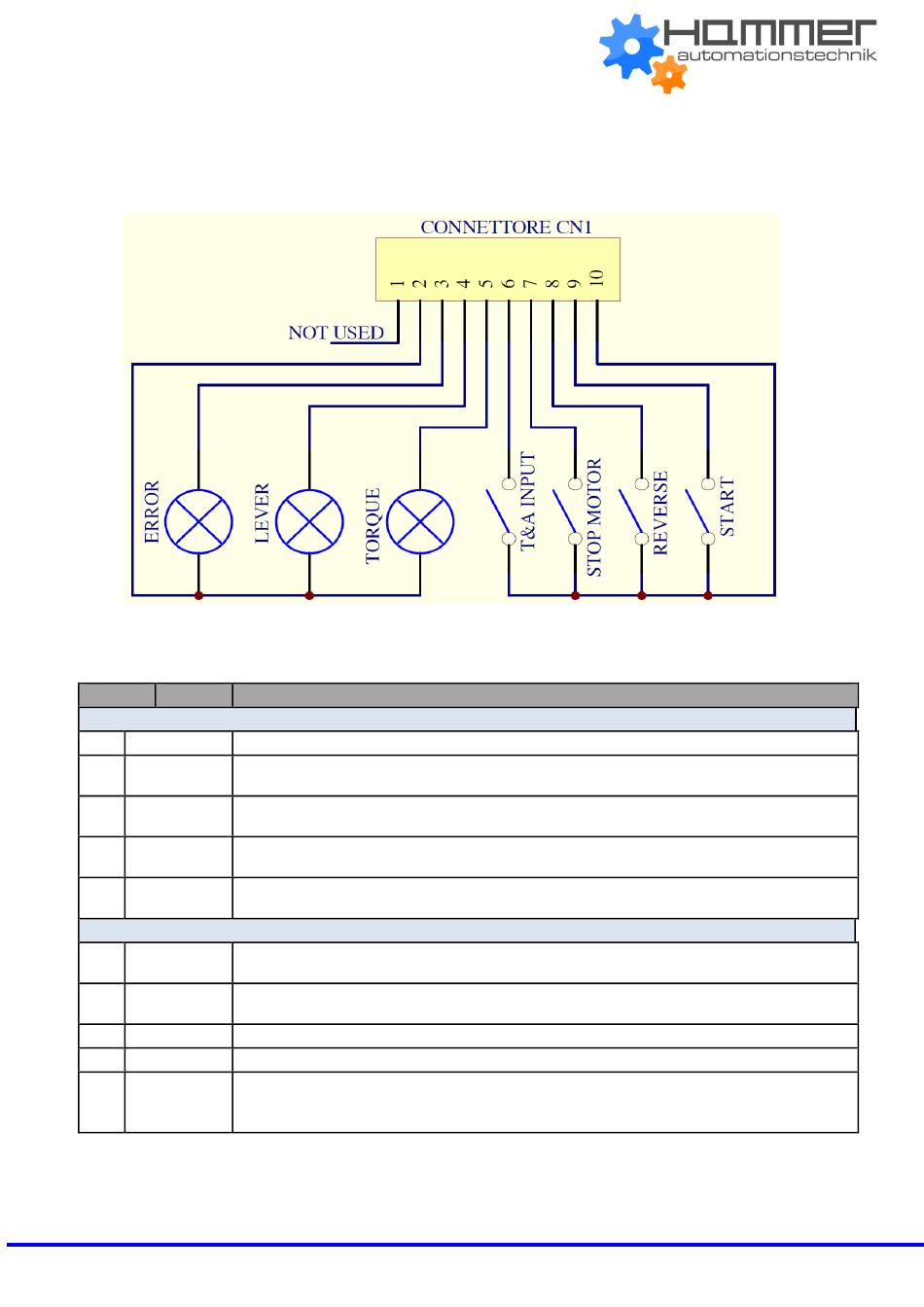

CN1 CONNECTOR – 10 pins:
•
Auf der Rückseite Oberteil des Steuergeräts befindet sich ein E/A Steckerleiste mit 10 PIN`s.
STIFT NAME
1 NOT USED
Gemeinsamer Steckverbinder für alle Eingangssignale. Das Signal muss zwischen
2 COM 0V
DC
Diesem und dem entsprechenden Steckern (3,4, und 5) gebrückt werden.
Fehlersignal. Das Fehlersignal setzt sich nach 3 Pieptönen zurück.
3 ERROR
Das Signal ist 24VDC.
Signal, das der Schrauber läuft. Signal steht im Linkslauf nicht an.
4 LEVER
Das Signal ist 24VDC.
Drehmoment I.O. Es setzt sich zurück, nachdem man den Hebel oder den Fremdstart wegnimmt.
5 TORQUE
ist 24VDC.
Externe Eingang für Start der Winkelzahlung. Nur benutzbar mit can be only used in
6 T&A INPUT
W/IN und D/IN Modus (siehe T&A)
STOP Motorabschaltung, Anzeige von „STOP MOTOR ON" am Bildschirm. Der Motor
7
MOTOR schaltet ab und startet nach dem Öffnen des Kontakts.
8 REVERSE Fremdstart Linkslauf
9 START Fremdstart Rechtslauf.
Gemeinsamer Steckverbinder für alle Eingangssignale. Das Signal muss zwischen
10 COM 0V dem Diesem und den anderen Steckern (6, 7, 8, 9) gebrückt werden. Dieser Stecker
DC
ist mit 0VDC and Erdung gebrückt.
Handbuch EDU 2AE/TOP e EDU 2AE/TOP/TA Rev.1.1 Stand: 09/13

FUNKTION

AUSGÄNGE
EINGÄNGE
Seite 17
