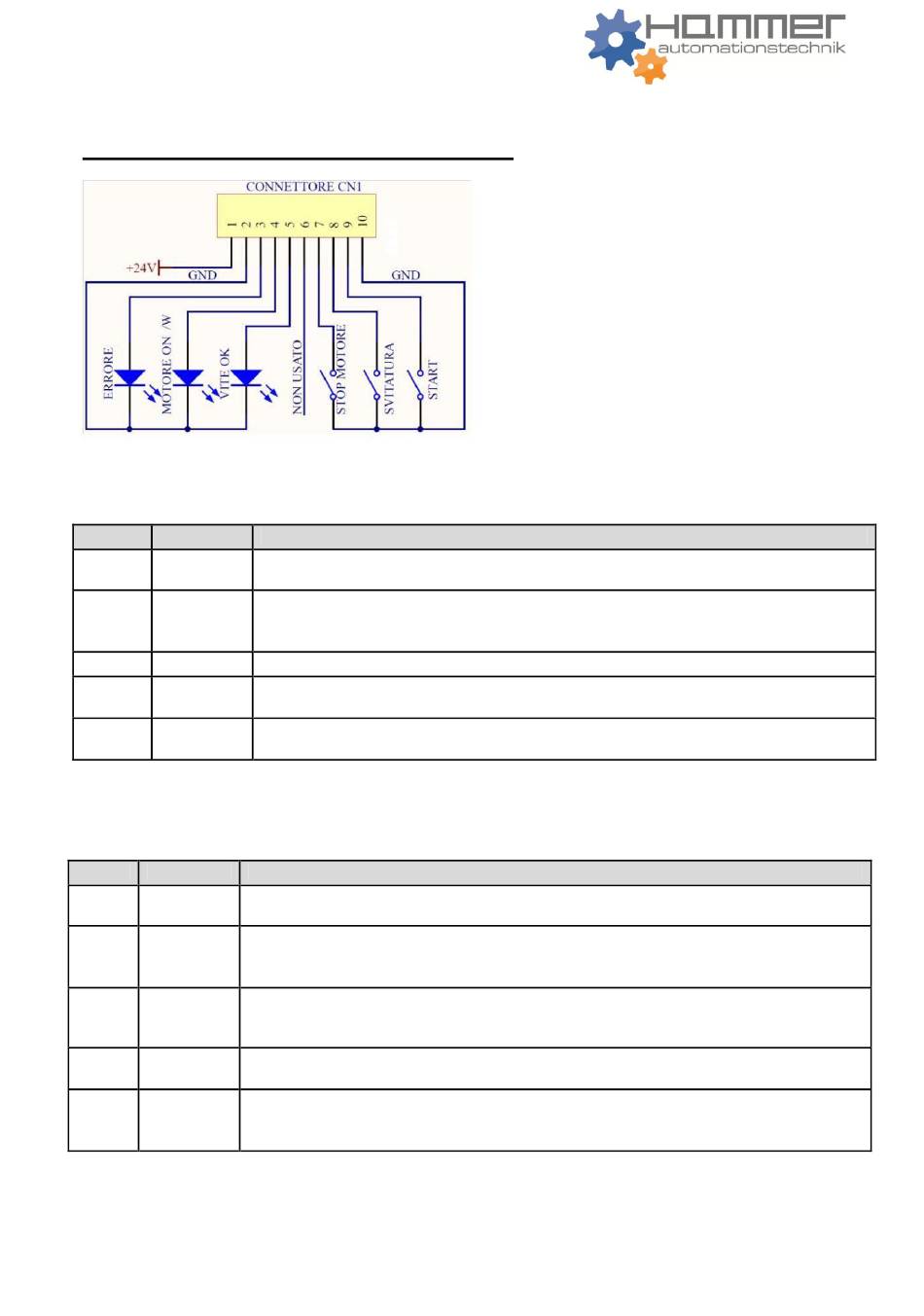

Schnittstellenstecker E/A ANSCHLUSS
Auf der Rückseite des Steuergeräts befindet sich ein E/A Steckerleiste mit 10 PIN`s CN1.
AUSGÄNGE: (Relaiskontakte) bis max. 400mA (9W) belastbar
STIFT
NAME
1
+24V
2
COM0VDC
3
ERROR
MOTOR
4
ON
5
TORQUE
EINGÄNGE: (Relaiskontakte)
STIFT
NAME
Nur für spezielle Versionen (siehe „Spezielle Versionen")
6
NOT USED
Motorabschaltung, Anzeige von „EXT. STOP" am Bildschirm. Der Motor schaltet und
7
STOP
startet nach dem Öffnen des Kontakts.
Fremdstart Linkslauf
8
REVERSE
Fremdstart Rechtslauf.
9
START
Gemeinsamer Steckverbinder für alle Eingangssignale. Das Signal muss zwischen dem
10
COM0VDC
Stecker 1 (0 VDC) und den anderen Steckern (7,8, und 9) gebrückt werden.
ACHTUNG: Die Ausgangssignale sind geschützt. Eine Überlastung oder ein Kurzschluss an diesen
Signalen führt zum Abschalten des Steuergeräts. Zum Neuinitialisieren der Signale das Steuergerät
mindestens 6 Sekunden lang ausschalten, die Verbindungen überprüfen und wieder neu starten.
Hier stehen dauerhaft +24V an
Gemeinsamer Steckverbinder für alle Ausgangssignale. Das Signal muss zwischen
dem Stecker 9 (0 VDC) und den anderen Steckern (3,4, und 5) gebrückt werden.
Fehlersignal. Das Signal ist 24VDC.
Signal, das der Schrauber läuft. Signal steht im Linkslauf nicht an.
Das Signal ist 24VDC.
Drehmoment I.O. Signal setzt sich zurück, nachdem der nächste Schraubprozess
gestartet wird. Das Signal ist 24VDC.
FUNKTION
FUNKTION
