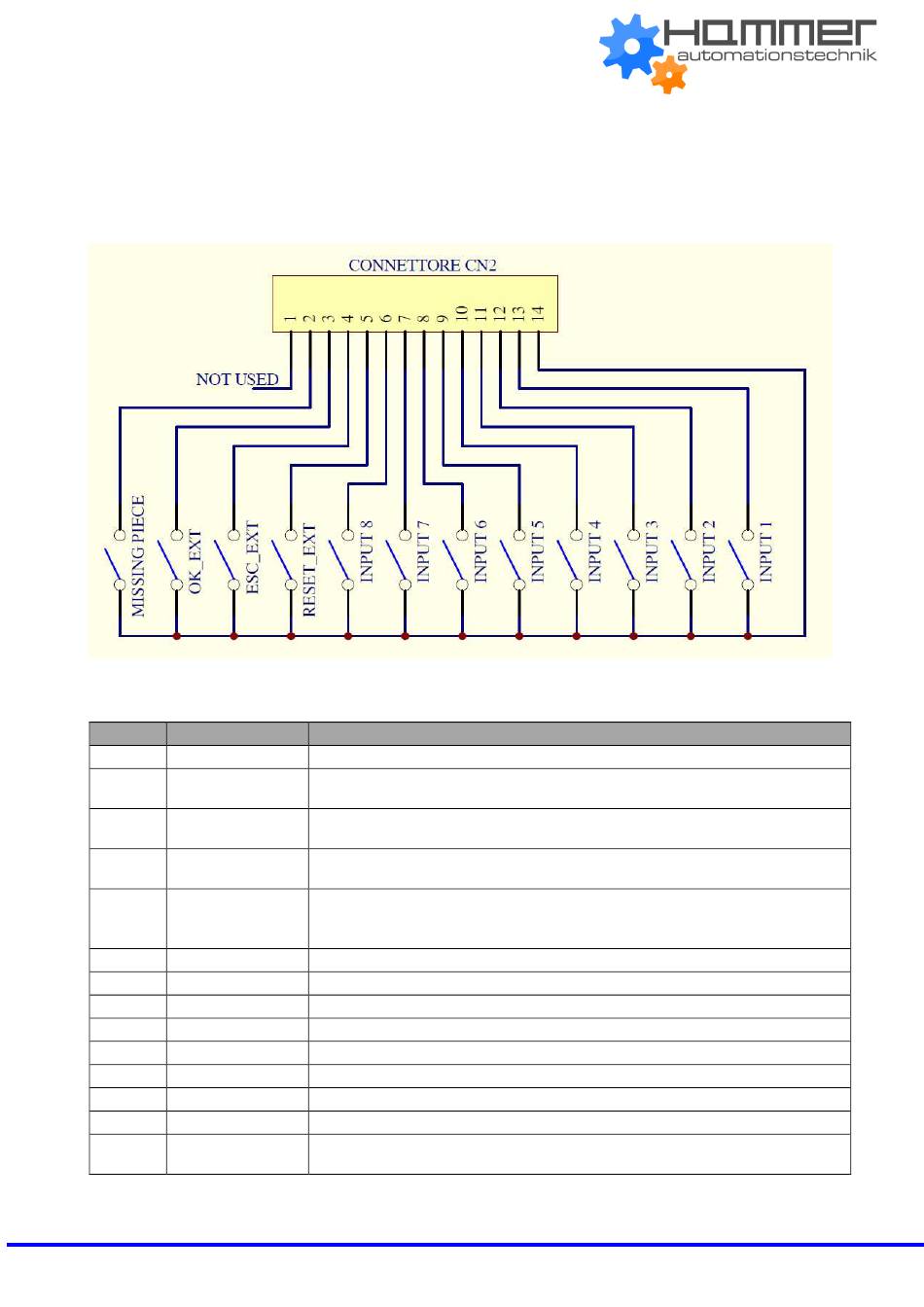

CN2 CONNECTOR – 14 pins:
Alle Stecker sind Eingänge: sie müssen mit Stecker 14 gebrückt, um sie zu aktivieren.
STIFT
NAME
1
NOT USED
2
MISSING PIECE
3
OK EXT
4
ESC EXT
5
RESET EXT
6
INPUT 8
7
INPUT 7
8
INPUT 6
9
INPUT 5
10
INPUT 4
11
INPUT 3
12
INPUT 2
13
INPUT 1
14
COM0VDC
Handbuch EDU 2AE/TOP e EDU 2AE/TOP/TA Rev.1.1 Stand: 09/13
Wenn aktiviert, schaltet der Motor ab, aktiviert das Fehlersignal und
erscheint "Warung! Kein Stuck" auf Display.
Wenn aktiviert (siehe Punkt 4: OK-ESC im Optionen-Menü), Remote OK
Funktion.
Wenn aktiviert (siehe Punkt 4: OK-ESC im Optionen-Menü), Funktion
ESC-Taste, um Fehler durch eine Fernbedienung zurückzusetzen .
Wenn aktiviert (siehe Punkt 4: OK-ESC im Optionen-Menü), wird das
Programm oder die Sequenz zurückgesetzt (siehe Punkt 5: Zurücksetzung,
im Optionen-Menü)
Schalter – Aktivierung von Programm 8
Schalter – Aktivierung von Programm 7
Schalter – Aktivierung von Programm 6
Schalter – Aktivierung von Programm 5
Schalter – Aktivierung von Programm 4
Schalter – Aktivierung von Programm 3
Schalter – Aktivierung von Programm 2
Schalter – Aktivierung von Programm 1
Gemeinsamer Steckverbinder für alle Eingangssignale (1-13). Das Signal
muss zwischen dem Diesem und den gewünschten Stecker gebrückt warden.
FUNKTION
Seite 18
